Comparaison de cartes RTC pour horloges – Test et Avis

.
.

Points Clés

Description du produit

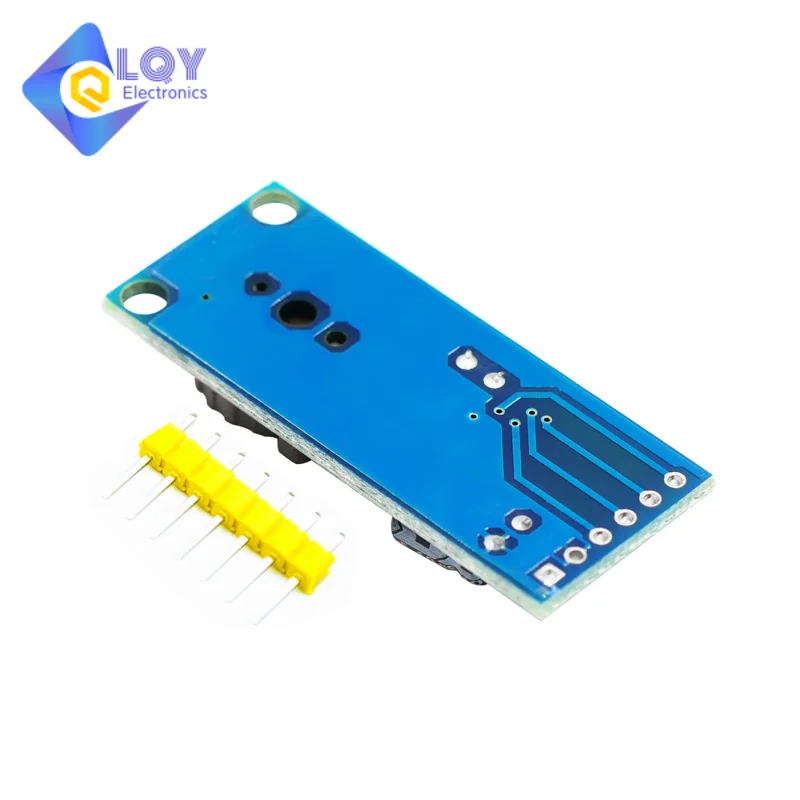

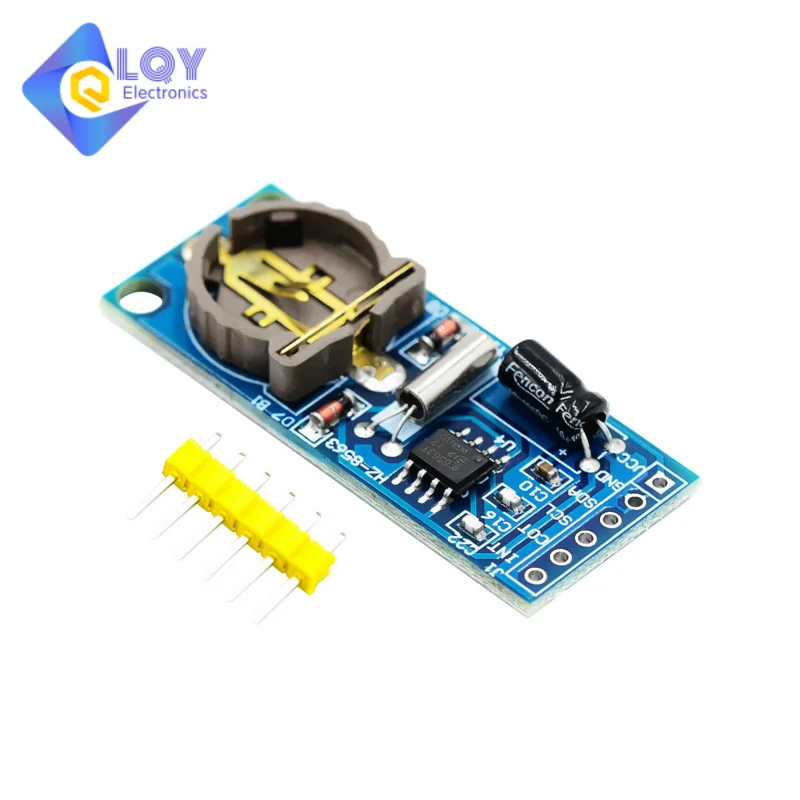

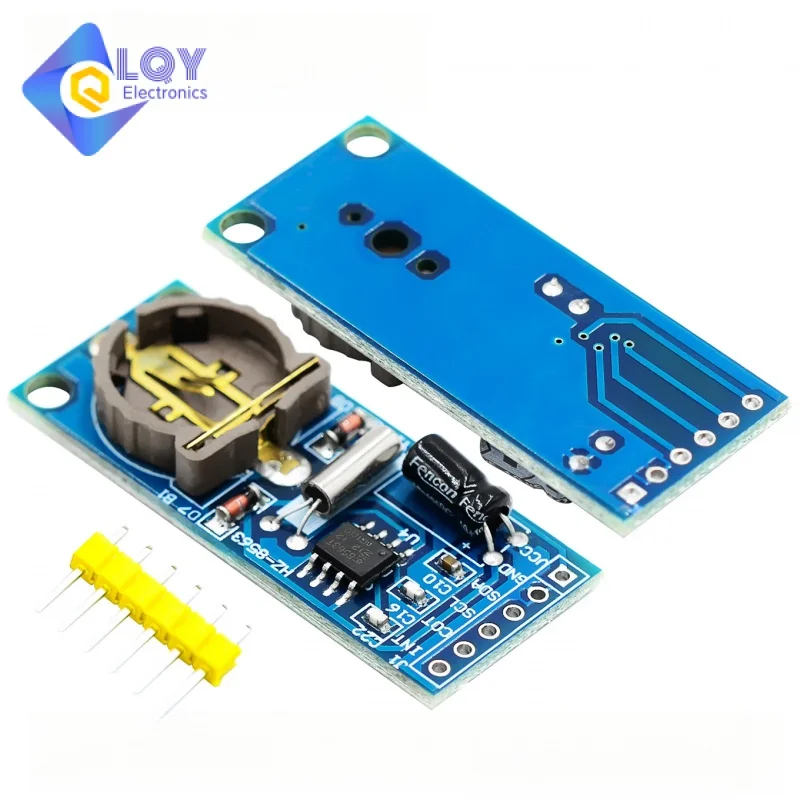

La carte technique RTC d’horloge en temps réel PCF8563 est une puce d’horloge multifonctionnelle produite par PHILIPS. Elle offre une interface industrielle d’autobus I2C avec une consommation de puissance très faible. La PCF8563 dispose de nombreuses fonctionnalités telles que l’alarme, la minuterie, la sortie d’horloge et l’interruption, ce qui permet de réaliser une variété de services de synchronisation complexes. De plus, elle peut fournir une fonction de watchdog pour les microcontrôleurs. Cette puce d’horloge est rentable et largement utilisée dans divers domaines tels que les compteurs électriques, compteurs d’eau, compteurs de gaz, téléphones, télécopieurs, instruments portatifs et instruments à piles.

Les caractéristiques principales de la PCF8563 sont les suivantes :

• Utilisation de la batterie de veille
• Large gamme de tension de 1.0 ~ 5.5V
• Consommation d’énergie ultra faible (typiquement 0.25uA)
• Communication via l’interface série du bus I2C
• Fréquence de sortie d’horloge programmable : 32.768KHz, 1024Hz, 32Hz, 1Hz
• Quatre alarmes et fonction minuterie
• Circuit de réinitialisation, condensateur d’oscillateur et circuit de détection de panne de courant
• Sortie d’interruption de vidange ouverte
• Vitesse de lecture et d’écriture de 400KHZ

Interface du module

• Interface de montage de la batterie située à gauche
• Attention à la direction d’installation
• Sortie d’interruption INT (généralement non utilisée)
• Sortie d’horloge COT (généralement non utilisée)
• Interface d’horloge SCL IIC Port MCU IO
• Interface numérique SDA IIC Port MCU IO
• Module GND de mise à la terre externe
• Interface d’alimentation VCC 3.3v-5v

Que pensent les clients du produit ?

Aucun avis client n’est disponible pour le moment.

Avis personnel sur le produit

Après avoir examiné la carte technique RTC d’horloge en temps réel PCF8563, je trouve qu’elle offre de nombreuses fonctionnalités intéressantes. Sa consommation de puissance très faible en fait un choix idéal pour les applications alimentées par batterie. De plus, sa programmabilité en termes de fréquence de sortie d’horloge la rend adaptée à une variété de services de synchronisation.

Cependant, il est important de noter que cette carte nécessite une batterie pour conserver l’heure en cas de coupure d’alimentation. De plus, son interface peut nécessiter des connaissances techniques pour être correctement utilisée avec un microcontrôleur.

FAQ

Comment utiliser la carte technique RTC d’horloge en temps réel PCF8563 ?

Pour utiliser cette carte, vous devez connecter son interface d’horloge et numérique à votre microcontrôleur à l’aide des pins appropriés. Assurez-vous également d’installer une batterie de veille et de respecter la bonne direction lors de l’installation. Vous pouvez ensuite utiliser les fonctionnalités de la carte en programmant votre microcontrôleur en conséquence.

Quelle est la tension d’alimentation recommandée pour cette carte ?

La carte technique RTC d’horloge en temps réel PCF8563 peut fonctionner avec une tension de 1.0 à 5.5V. Il est recommandé d’utiliser une tension de 3.3V à 5V pour assurer un fonctionnement optimal.

Combien de temps peut durer la batterie de veille de cette carte ?

La durée de vie de la batterie de veille dépend de la capacité de la batterie utilisée et de la consommation d’énergie de la carte. En général, la consommation d’énergie ultra faible de cette carte (0.25uA) permet une durée de vie prolongée de la batterie.
