Clavier tactile Ardu37 avec MPR121 et I2C – Test et Avis
Blog > Mq135 Arduino >
.
.
Points Clés
| Caractéristiques | Spécifications |
|---|---|
| Contrôleur | Microprocesseur MPR121 |
| Technologie | I2C |
| Installation | Puzzles V12 |
Description

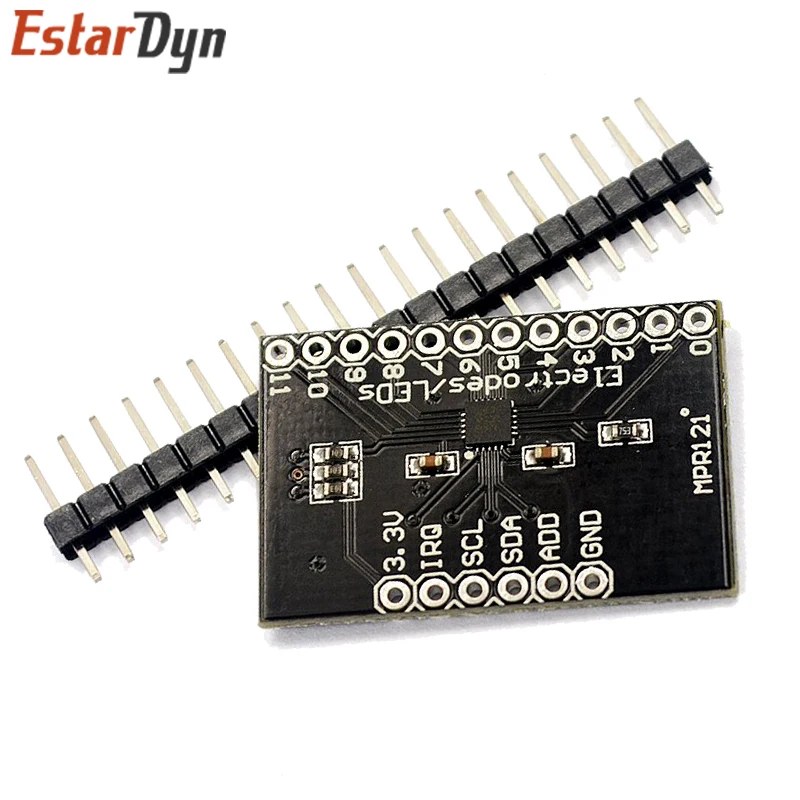

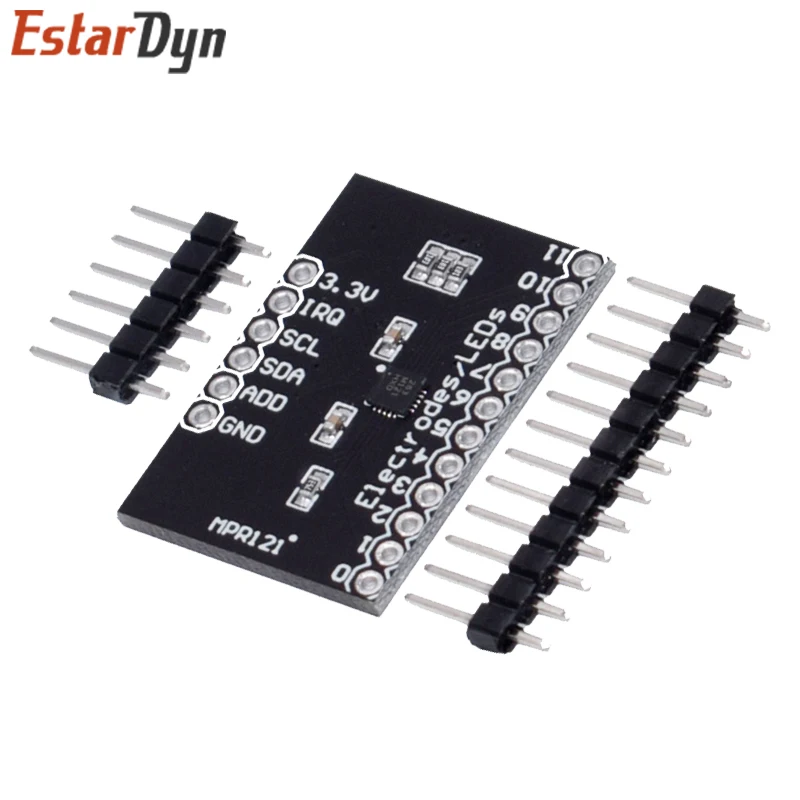

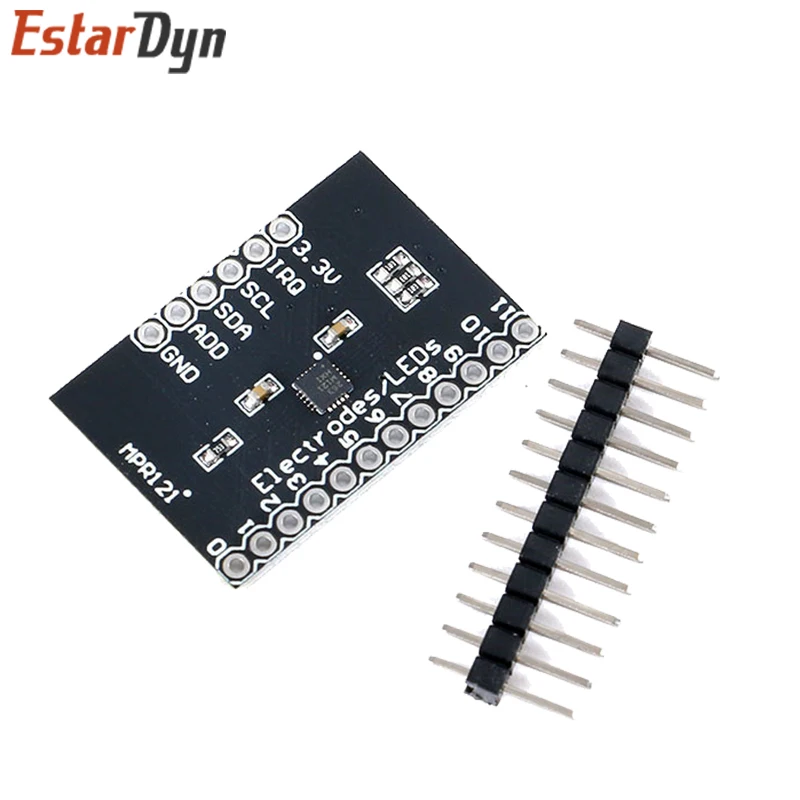

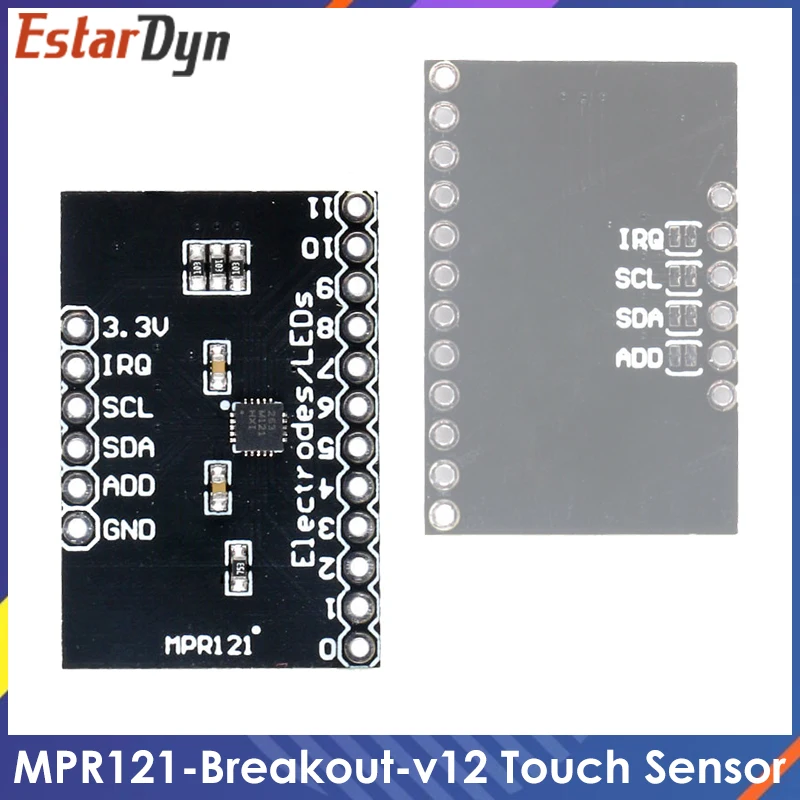

Il s’agit d’une planche de dérivation pour le MPR121QR2 de Freescale. Le MPR121 est un contrôleur de capteur tactile capacitif piloté par une interface I2C. La puce peut contrôler jusqu’à douze électrodes individuelles, ainsi qu’une treizième électrode simulée. Le MPR121 comporte également huit goupilles d’entraînement de LED. Lorsque ces broches ne sont pas configurées en tant qu’électrodes, elles peuvent être utilisées pour piloter des LED.

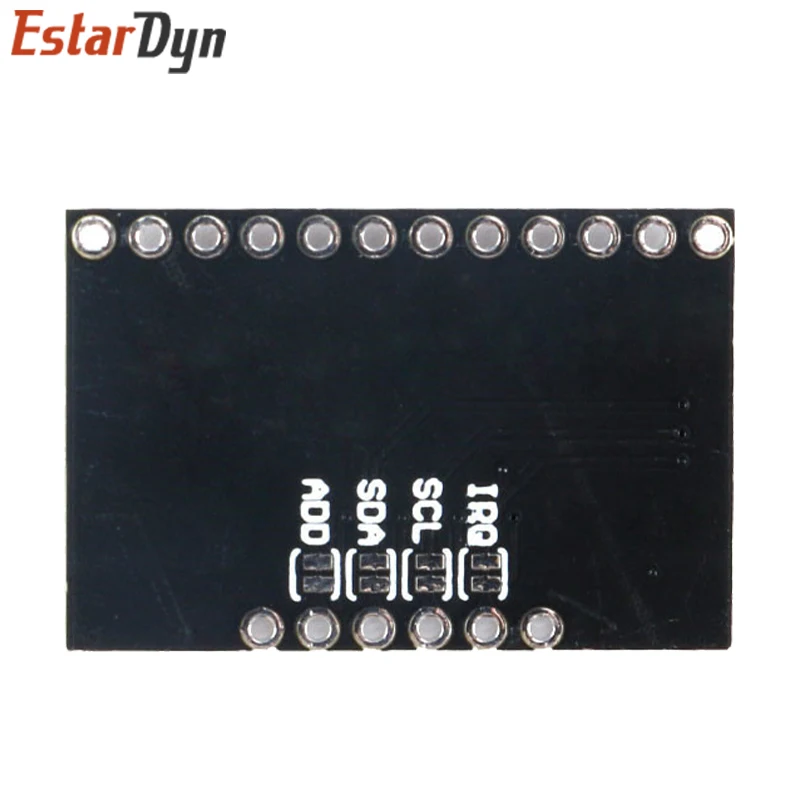

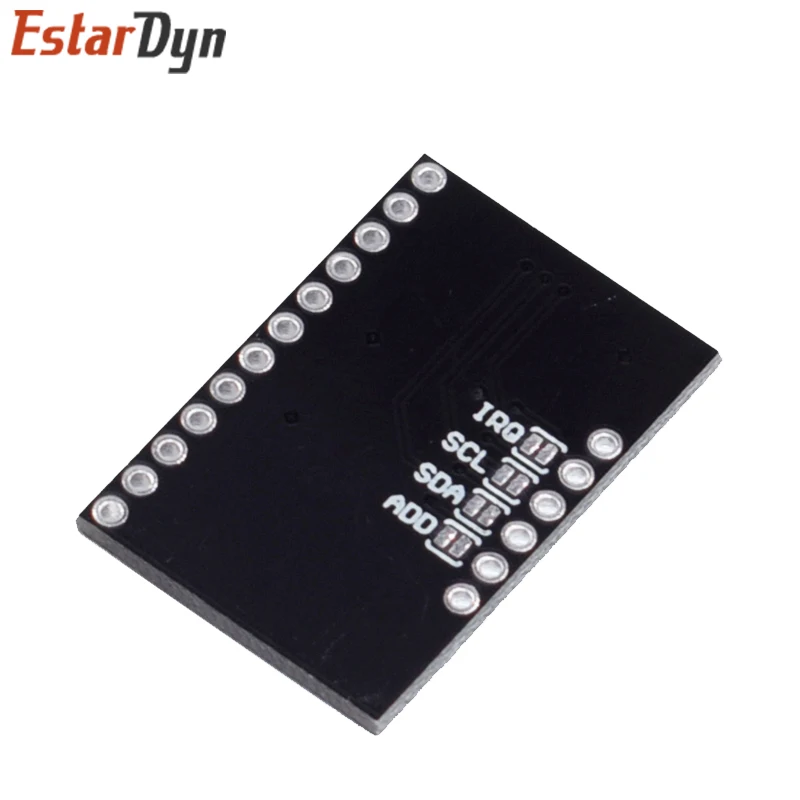

Il y a quatre cavaliers sur le bas de la planche, qui sont tous fixés (fermés) par défaut. Un cavalier d’adresse lie la broche ADD à la terre, ce qui signifie que l’adresse I2C par défaut de la puce sera 0x5A. Si vous devez changer l’adresse de la puce (en court-circuitant ADD à une broche différente, assurez-vous), vous ouvrez d’abord le cavalier. Les cavaliers connectent également SDA, SCL et la broche d’interruption aux résistances de traction 10K. Si vous n’avez pas besoin des résistances de traction, vous pouvez ouvrir les cavaliers en coupant la trace les reliant.
Il n’y a pas de régulation sur la carte, donc la tension fournie doit être comprise entre 2.5 et 3,6 VDC. La broche VREG 2.5 et est connectée via un condensateur de 0.1uF à la terre, ce qui signifie que, sauf si vous modifiez la carte, vous ne pouvez pas faire fonctionner le MPR121 en mode basse tension d’alimentation (1.71-2.75VDC).
Galerie d’images
Pensées des clients
Aucun avis client n’a été laissé pour ce produit pour le moment.
Avis
En se basant sur la description du produit, la carte de développement de clavier pour Ardu37 semble être un choix intéressant pour les projets nécessitant un contrôleur de capteur tactile. Le microprocesseur MPR121 permet de gérer jusqu’à douze électrodes individuelles, ce qui offre une grande flexibilité dans la configuration des entrées tactiles.
Le fait que la carte utilise la technologie I2C facilite son intégration avec d’autres périphériques. De plus, l’installation des puzzles V12 rend la carte conviviale et facile à utiliser.
Cependant, une limitation importante de cette carte est l’absence de régulation. La tension d’alimentation doit être strictement comprise entre 2,5 et 3,6 VDC, ce qui peut limiter les options disponibles pour certains projets.
En conclusion, la carte de développement de clavier petpour Ardu37 semble être un bon choix pour les projets nécessitant une intégration facile d’un contrôleur de capteur tactile. Cependant, il est important de prendre en compte la limitation de la tension d’alimentation lors du choix de ce produit.
FAQ
Q: Quelle est la tension d’alimentation requise pour cette carte ?
R: La tension d’alimentation doit être comprise entre 2,5 et 3,6 VDC.
Q: Est-il possible de changer l’adresse I2C de la puce sur cette carte ?
R: Oui, il est possible de changer l’adresse en ouvrant le cavalier d’adresse et en le court-circuitant à une broche différente.
