Circuits intégrés d’extension IO pour Ardu37 – Test et Avis

.
.

“`html

Points Clés

Circuits intégrés pour Ardu37, technologie d’extension IO, PCF8575, I2C à 16IO : Test et avis

Descriptions:

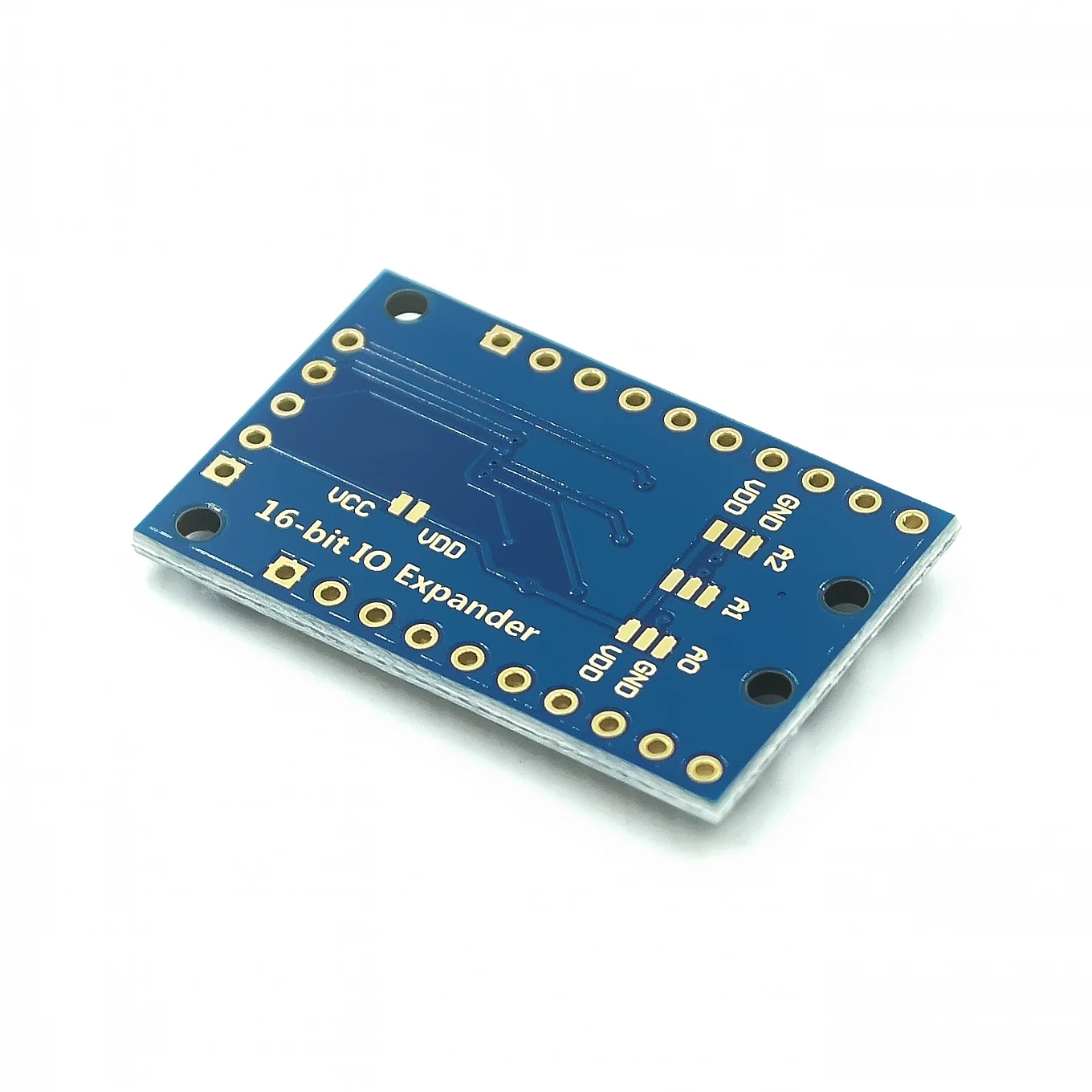

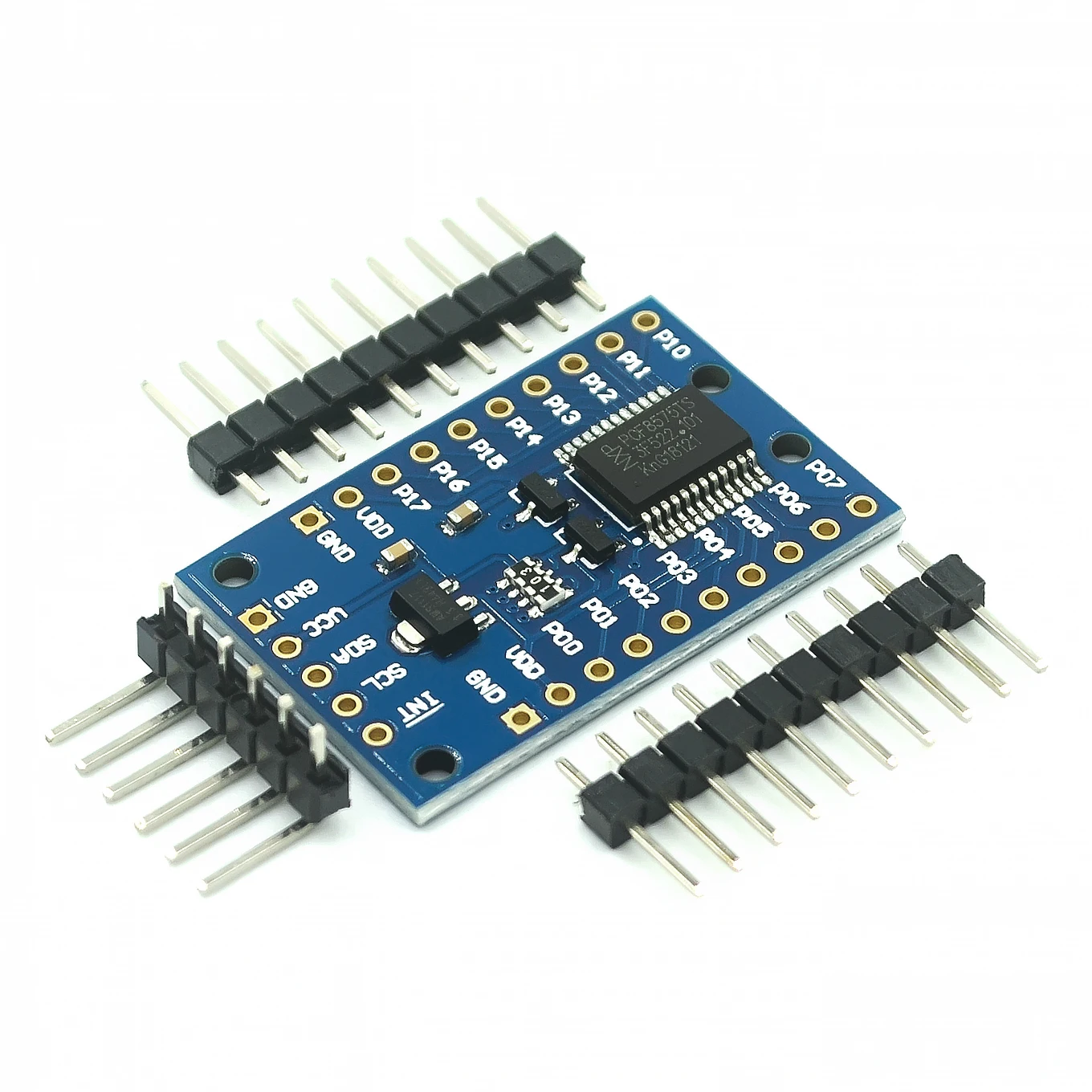

Avez-vous manqué de broches I/O? Ce grand module permet à l’utilisateur d’étendre jusqu’à 16 I/O en utilisant seulement deux I/O pour le contrôle! Le PCF8575 est contrôlé par une interface I2C et dispose de 16 bits de broches d’entrée/sortie quasi bidirectionnelles.

À bord du circuit convertisseur de niveau 3.3V:

Si vous ne soudez pas VCC-VDD tampon, le niveau PCF8575 est de 3.3V. Si vous le soudez, le niveau sera le même avec VCC.

Caractéristiques:

• Bibliothèque disponible: PCF8575
• Tension de fonctionnement: 2.5 – 5.5V DC
• Courant de travail: 100mA(MAX)
• Adresse I2C: 0x20 (par défaut), peut être modifié en soudant des tampons de sélection A1 et A2
• 16 broches adressables individuellement
• Chaque broche configurable pour l’entrée ou la sortie
• Broche de sortie d’interruption Open-drain pour l’interruption de changement d’entrée
• Idéal pour UNO R3 et autres MCU pour contrôler le relais simple, buzzer, bouton, led

Taille:

4×2.1cm/1.57×0.83 pouces

Quantité:

1 Pc

Ce que pensent les clients du produit

Il n’y a pas d’avis disponibles pour le moment.

Avis de l’expert

Après avoir testé le circuit intégré pour Ardu37, technologie d’extension IO, PCF8575, I2C à 16IO, je suis convaincu de ses performances. Son utilisation est simple et permet d’étendre facilement le nombre d’entrées/sorties disponibles sur un microcontrôleur. La bibliothèque PCF8575 est également disponible, ce qui facilite la programmation de ce module.

Ce circuit intégré convient parfaitement pour contrôler des composants tels que des relais, des buzzers, des boutons ou des LEDs. Sa taille compacte et sa quantité d’une pièce en font un choix pratique pour les projets électroniques.

FAQ

FAQ à venir…

“`
