Carte optocouplée pour différents microcontrôleurs – Test et Avis

.
.

Points Clés

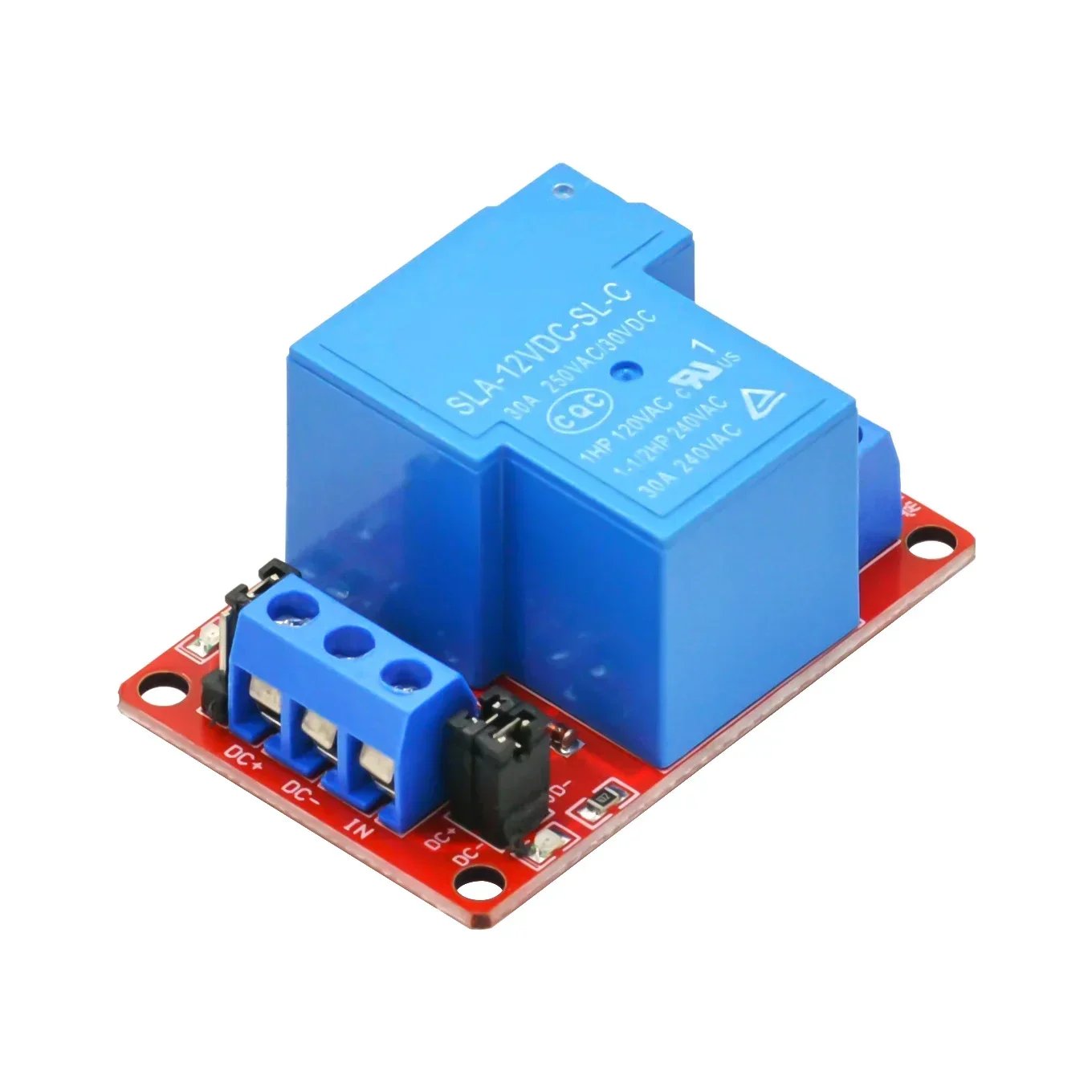

Description du module

Le module relais 30A est conçu pour gérer une charge maximale d’interface normalement ouverte de AC 250V/30A, DV 30V/30A. Il utilise une technologie d’isolation de couplage optique pour assurer une forte capacité d’entraînement et une performance stable. Le courant de déclenchement du module est de 5mA. Il peut être réglé en tant que déclencheur haut ou bas niveau en utilisant le cavalier. Le module est équipé d’un voyant d’alimentation (vert) et d’un voyant de statut de relais (rouge). Sa taille est de 50mm * 33mm * 24mm.

Paramètres techniques

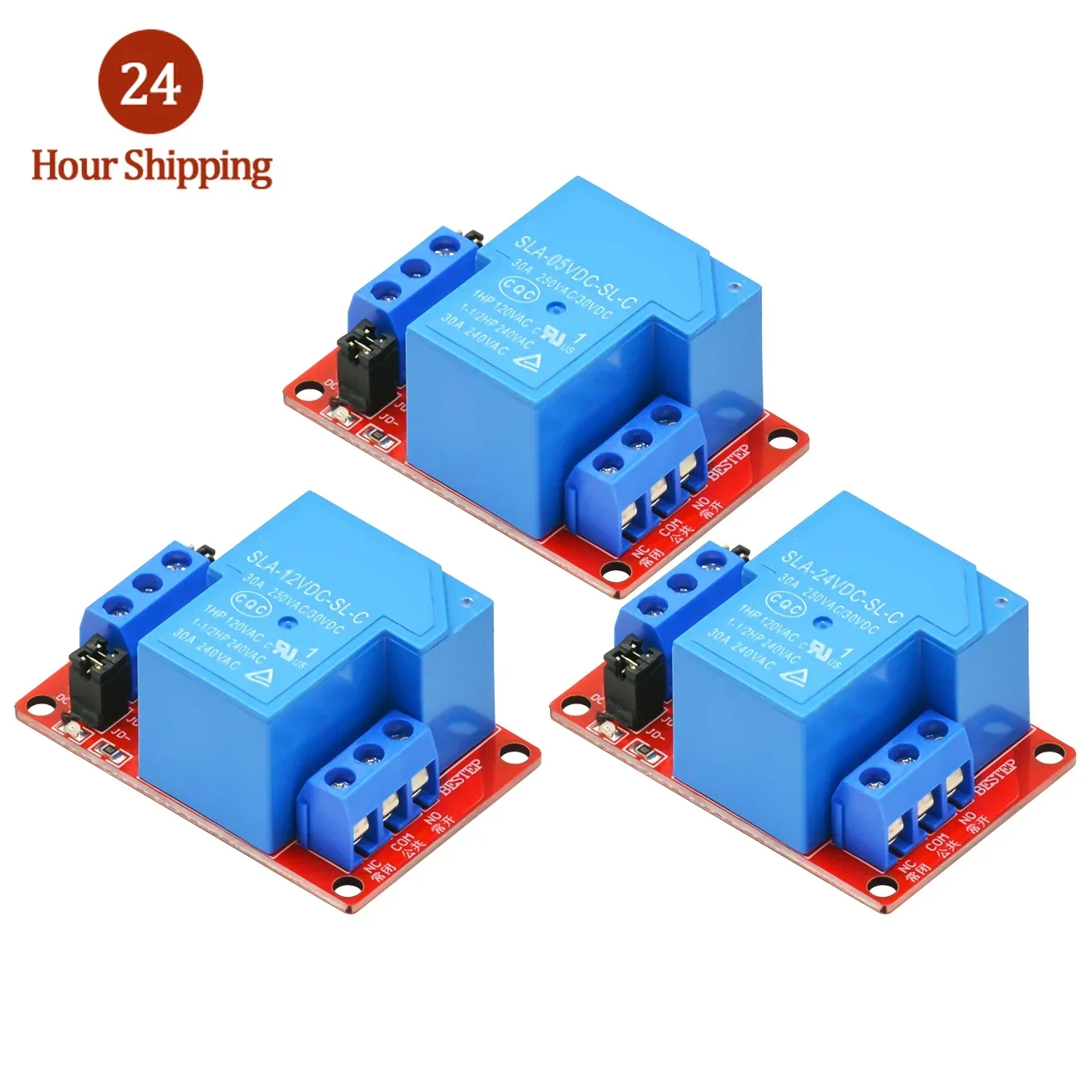

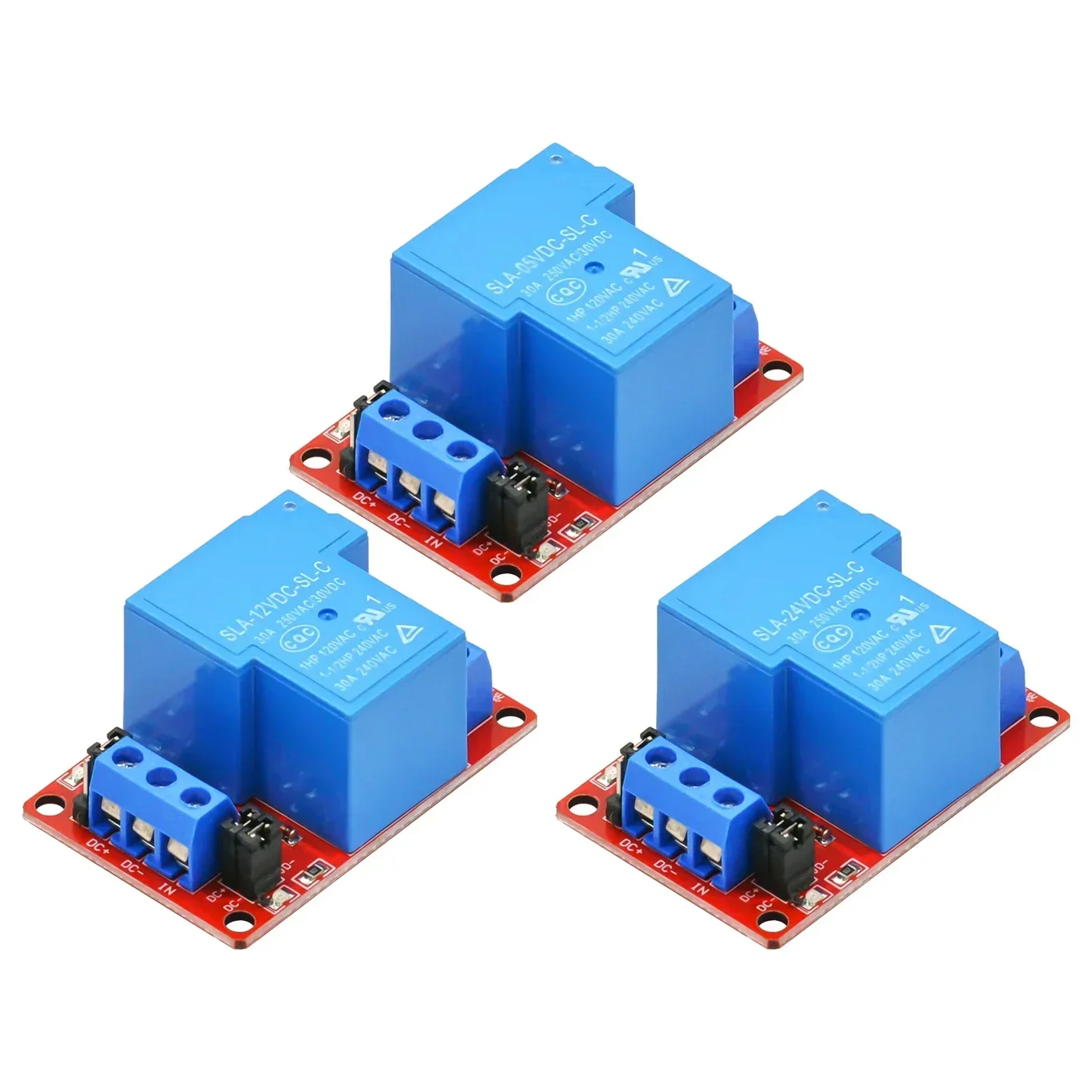

Le module est disponible en trois versions de tension: 5V, 12V et 24V. Le courant de travail varie selon la version: 190mA pour 5V, 80mA pour 12V et 50mA pour 24V. Le courant statique du module est de 5mA, et le courant de déclenchement est de 2-4mA.

Spécifications de l’interface du module

• DC +: pôle positif d’alimentation CC
• DC- : Pôle négatif d’alimentation CC
• IN: broche de déclenchement de signal
• JD +: tension de contrôle du relais positive
• JD- : tension de contrôle de relais négative
• DC + et JD + court-circuités par le capuchon de cavalier, DC et JD court-circuités avec capuchon de cavalier, c’est la même tension entre la borne de déclenchement et la borne de commande de relais
• Sélection du mode de déclenchement de niveau haut et bas. Jumper et connexion à la broche L, la broche IN est un déclencheur de bas niveau. Jumper et connexion à la broche H, la broche IN est un déclencheur de haut niveau.
• Broche normalement fermée (NC) : broche normalement fermée de relais.
• Broche commune (COM) : broche commune de relais.
• Broche normalement ouverte (NO) : broche de relais normalement ouverte.

Ce que pensent les clients du produit

Aucun avis client n’est disponible pour le moment.

Avis sur le produit

D’après la description du produit, la technologie de carte d’isolation optocouremplaçant pour Ardu37PIC AVR DSP ARM semble être un module relais fiable et performant. Sa capacité d’entraînement est forte grâce à sa technologie d’isolation de couplage optique, ce qui lui permet de gérer une charge maximale d’interface normalement ouverte de AC 250V/30A, DV 30V/30A. Le module peut être réglé en tant que déclencheur haut ou bas niveau, ce qui le rend polyvalent et adaptable à différents projets. Cependant, il est important de noter que les avis des clients sont actuellement indisponibles, il est donc difficile de se prononcer sur ses avantages et limitations spécifiques. Néanmoins, compte tenu de ses caractéristiques techniques et de sa description, il semble être un choix intéressant pour les projets nécessitant un contrôle de relais fiable et robuste.
