“Carte gradation LED PWM réglable Ardu37” – Test et Avis

.
.

Points Clés

Détails du produit

Liste des produits:

1 pièce DC 6-24V 22W réglable courant constant abaisseur haute luminosité LED Module de pilote interrupteur marche/arrêt contrôle PWM

Description:

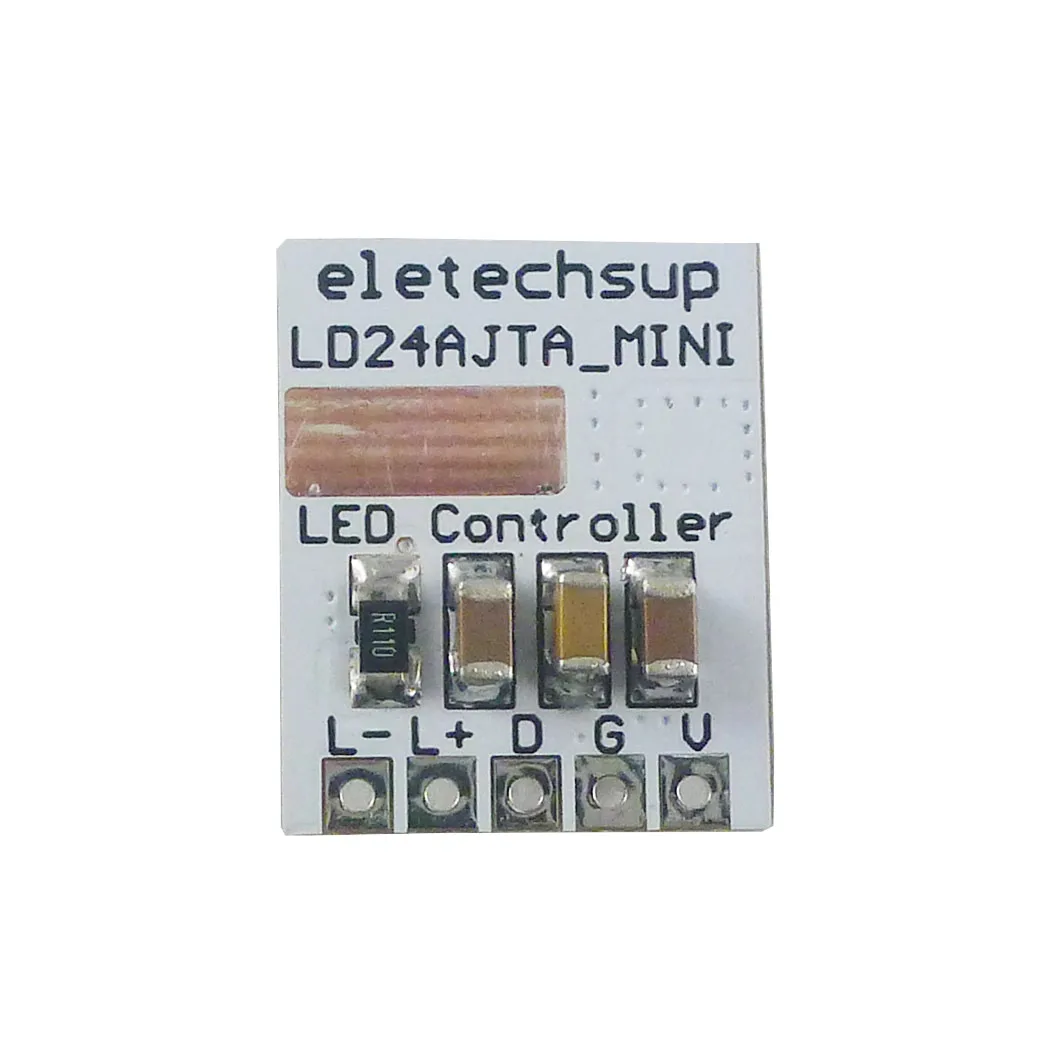

Le LD24AJTA_MINI est un convertisseur abaisseur inductif continu de mode de conduction, conçu pour conduire la série simple ou multiple a relié efficacement d’une source de tension plus haut que la tension de chaîne totale de LED. Le dispositif fonctionne à partir d’un approvisionnement d’entrée entre 6V et 25V et fournit un courant extérieurement réglable de sortie de jusqu’à 910mA. Selon la tension d’alimentation et les composants externes, le LD24AJTA_MINI peut fournir plus de 22 watts de puissance de sortie.

Pilote LED haute luminosité 6-25V 910mA abaisseur avec gradation 5000:1

• Tension de fonctionnement: DC 6-25V (parfait pour le pilote de LED 6V 9V 12V 18V 24V)
• Courant de sortie: 30-910MA; En changeant la résistance RCS, le courant maximum peut atteindre 1.2A
• Puissance de sortie maximale: 22W(24V)
• Régulation actuelle: 1 par résistance réglable; 2 par le contrôle de PWM
• Pin unique marche/arrêt et contrôle de la luminosité en utilisant la tension CC ou PWM
• Fréquence de commutation jusqu’à 1MHz
• Précision typique du courant de sortie 5%
• Protection inhérente des LED à circuit ouvert
• Haute efficacité (jusqu’à 97%)
• Sens du courant du côté élevé
• Contrôle hystérétique: Aucune compensation
• Courant de LED constant réglable

Application typique:

• LED de remplacement halogène basse tension
• Eclairage automobile
• Eclairage industriel basse tension
• Eclairage de secours à LED
• Panneaux lumineux
• Eclairage SELV
• TV LCD rétroéclairage

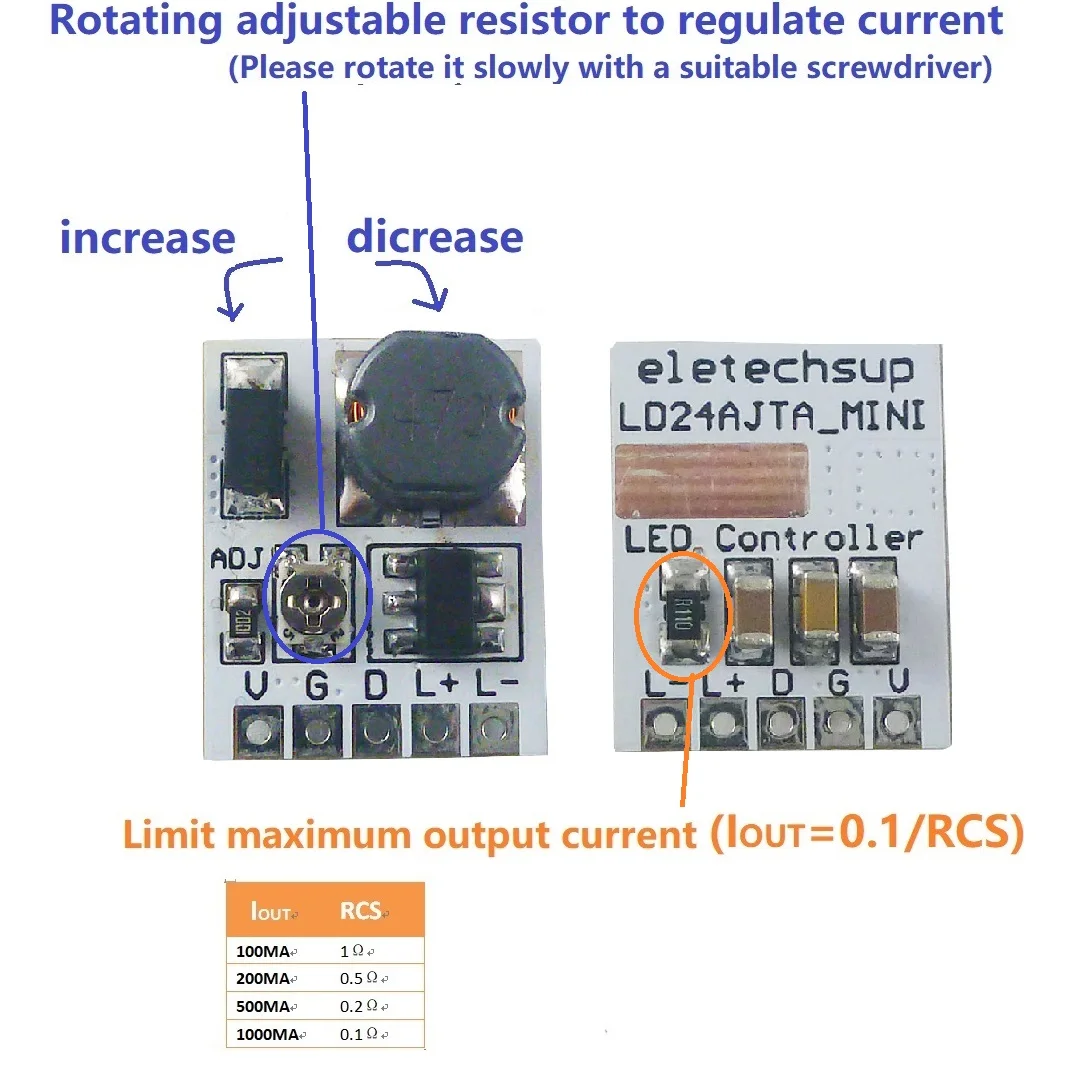

En modifiant le potentiomètre RCS, le courant de sortie maximum peut être ajusté à 1,2 A (faites attention à améliorer la dissipation thermique)

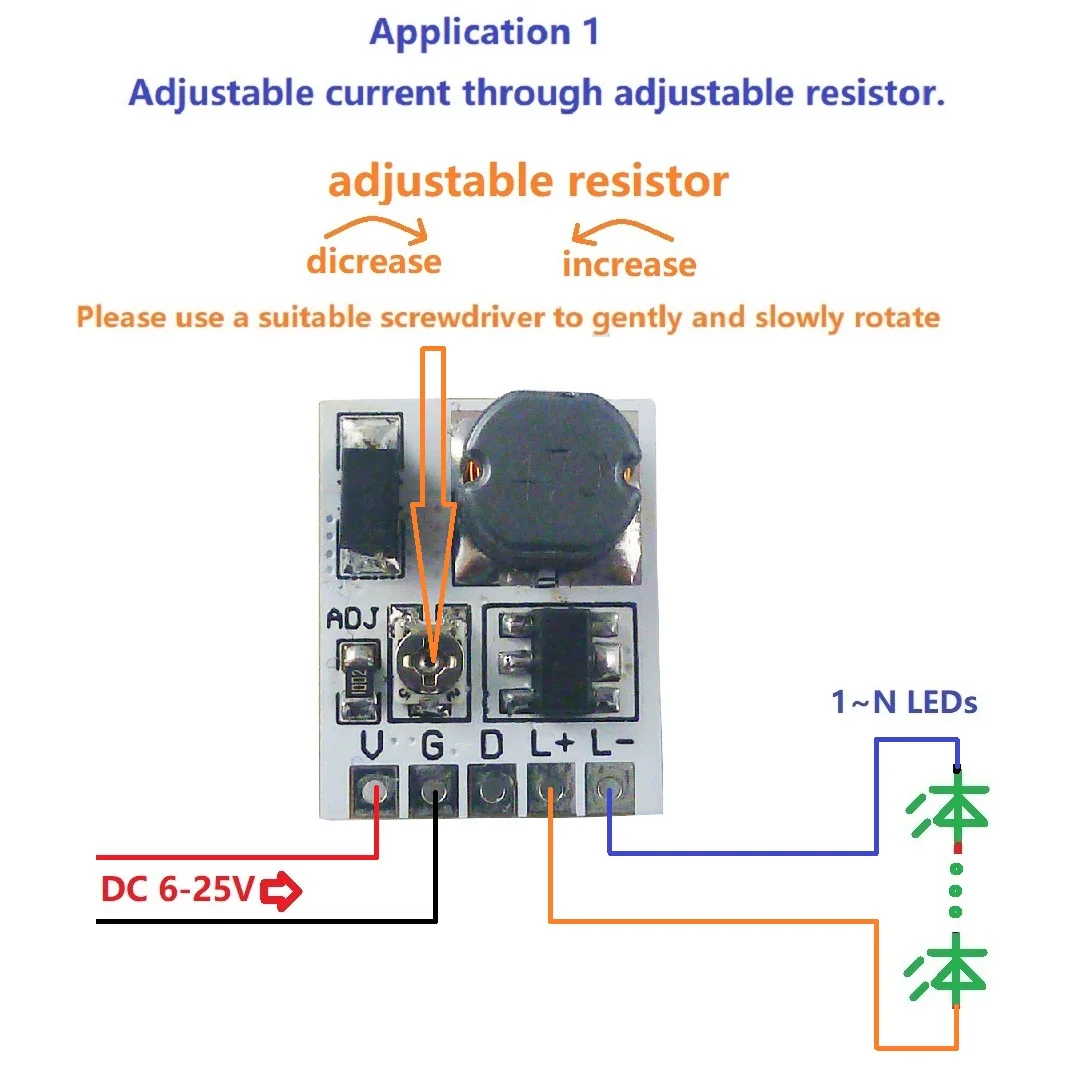

Application 1:

Pour câbler selon la figure suivante, utilisez un tournevis approprié et tournez lentement la résistance réglable pour ajuster le courant de sortie.

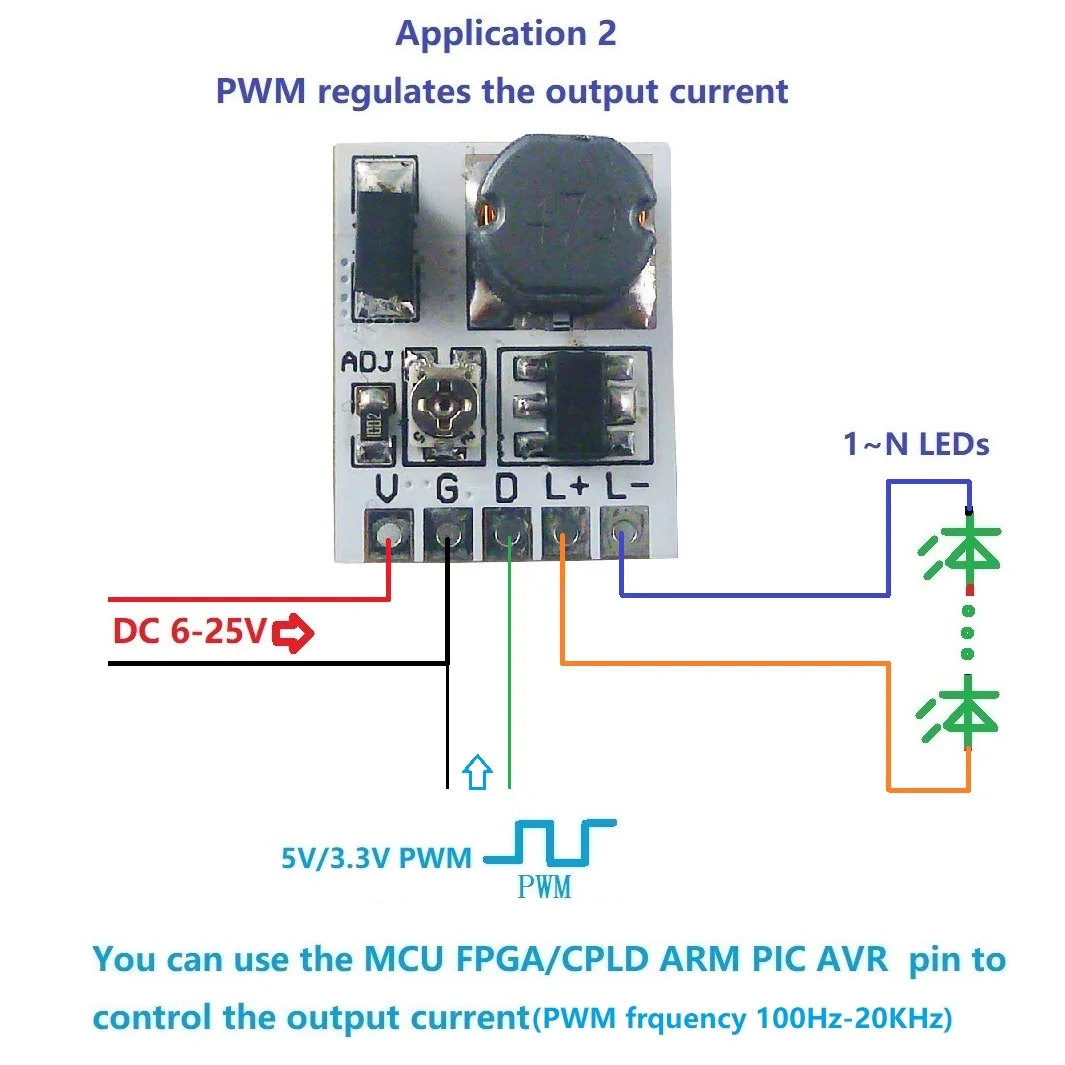

Application 2:

Ignorez la résistance réglable et contrôlez le courant de sortie via le port PWM. Le courant est réglable de 0 à 910mA.

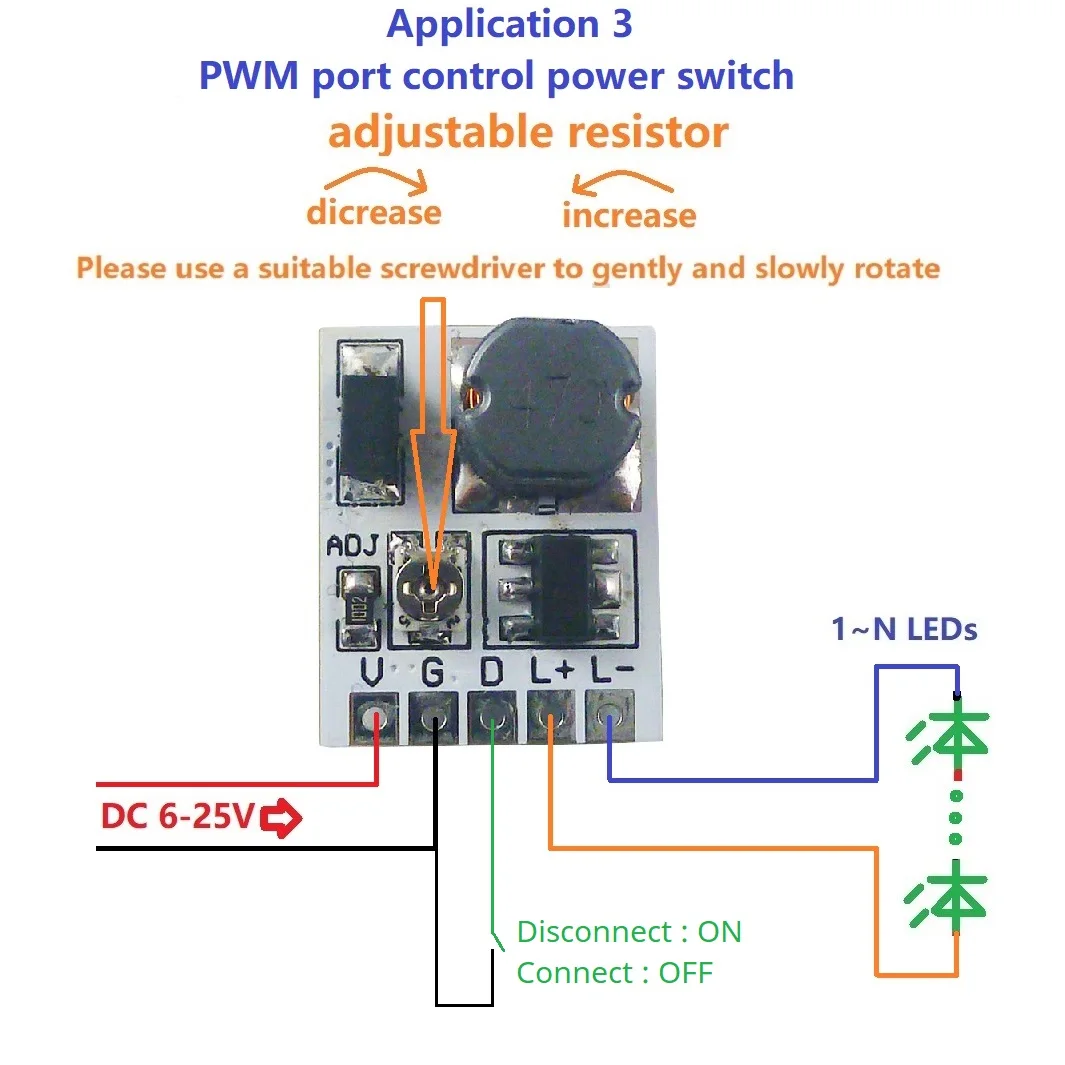

Application 3:

Ajoutez un commutateur de contrôle d’activation basé sur l’application 1.

Que pensent les clients du produit?

Aucun avis client disponible pour le moment.

Nous pensons que ce produit présente des avantages tels que la possibilité de régler le courant de sortie, sa petite taille et sa haute efficacité. Cependant, il peut également présenter des limitations en termes de dissipation thermique.

Notre avis sur le produit

D’après la description du produit, la carte de contrôle de gradation LED pour Ardu37 semble être un choix intéressant pour les applications d’éclairage LED industrielles, automobiles et de remplacement halogène basse tension. Sa capacité à régler le courant de sortie et sa petite taille en font un produit polyvalent et pratique. Cependant, il est important de prendre en compte la dissipation thermique pour éviter toute surchauffe. Malheureusement, nous ne disposons pas d’avis client pour confirmer la qualité et les performances de ce produit.

FAQ

Q: Quelle est la tension d’entrée prise en charge par la carte de contrôle de gradation LED pour Ardu37?

R: La carte de contrôle prend en charge une tension d’entrée entre 6V et 25V.

Q: Quelle est la puissance de sortie maximale de la carte de contrôle?

R: La carte de contrôle peut fournir jusqu’à 22 watts de puissance de sortie.

Q: Comment puis-je ajuster le courant de sortie de la carte de contrôle?

R: Vous pouvez ajuster le courant de sortie en modifiant le potentiomètre RCS ou en utilisant le contrôle PWM.
