Carte contrôleur USB compatible avec ARDUINO MEGA – Test et Avis
Blog > Carte Arduino Mega >
.
.
Points Clés
| Point Clé | Description |
|---|---|
| Microcontrôleur | ATMEGA2560-16AU |
| Puce USB vers TTL | CP2102 |
| Tension de fonctionnement | 5V |
| Tension d’entrée (recommandée) | DC 7-12V |
| Broches d’E/S numériques | 54 (D0-D53) |
| Broches d’E/S numérique PWM | 15 (D2-D13, D44-D46) |
| Broches d’entrée analogique | 16 (A0-A15) |
| Courant continu par broche d’E/S | 20 mA |
| Courant continu pour broche 3.3V | 50 mA |
| Mémoire Flash | 256 Ko (8 Ko utilisés par le bootloader) |
| SRAM | 8 Ko |
| EEPROM | 4 Ko |
| Vitesse d’horloge | 16 MHz |
| LED_BUILTIN | D13 |

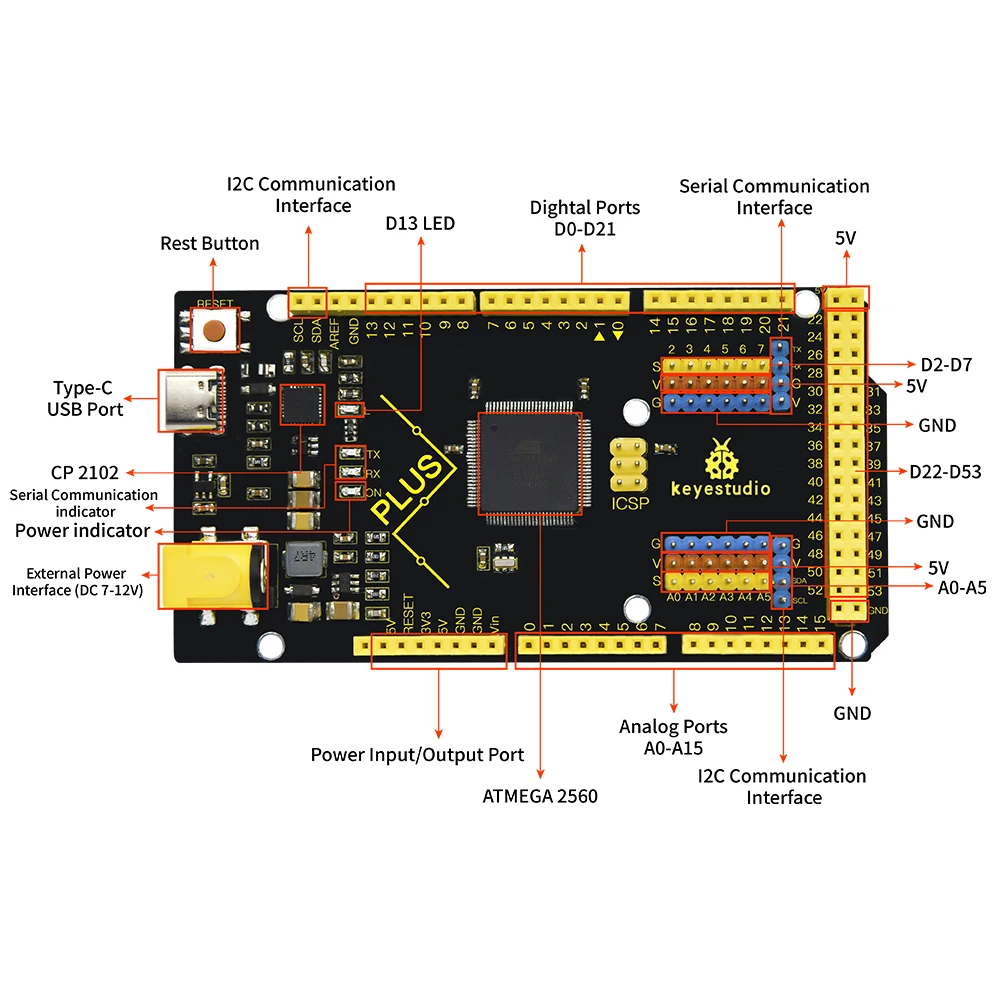

Description des interfaces spéciales
Interface de communication série (4 canaux)
Série (D0 = RX0, D1 = TX0), série 1 (D19 est RX1, D18 est TX1)
Serial2
D17 est RX2, D16 est TX2
Serial3
D15 est RX3, D14 est TX3
Broches d’interruption externes
D2 (interruption 0), D3 (interruption 1), D21 (interruption 2), D20 (interruption 3), D19 (interruption 4), D18 (interruption 5)
Interface de communication SPI
D53 signifie SS, D51 est MOSI, D50 est MISO, D52 est SCK
Interface de communication IIC
D20 représente SDA, D21 est SCL
Que pensent les clients du produit
Il n’y a pas encore d’avis sur ce produit.
Nous pensons que cette carte de contrôleur est très performante avec une grande compatibilité avec ARDUINO MEGA 2560 REV3. La puce USB vers TTL CP2102 est à la fois économique et stable. La carte dispose de nombreuses interfaces et broches pour répondre à tous vos besoins en termes de projet.
Test et avis sur EllYESTUDIO ATMEGA2560-16AU 2560 Plus Carte Contrôleur CP2102 USB à TTL Puce Compatible avec ARDUINO MEGA 2560 REV3

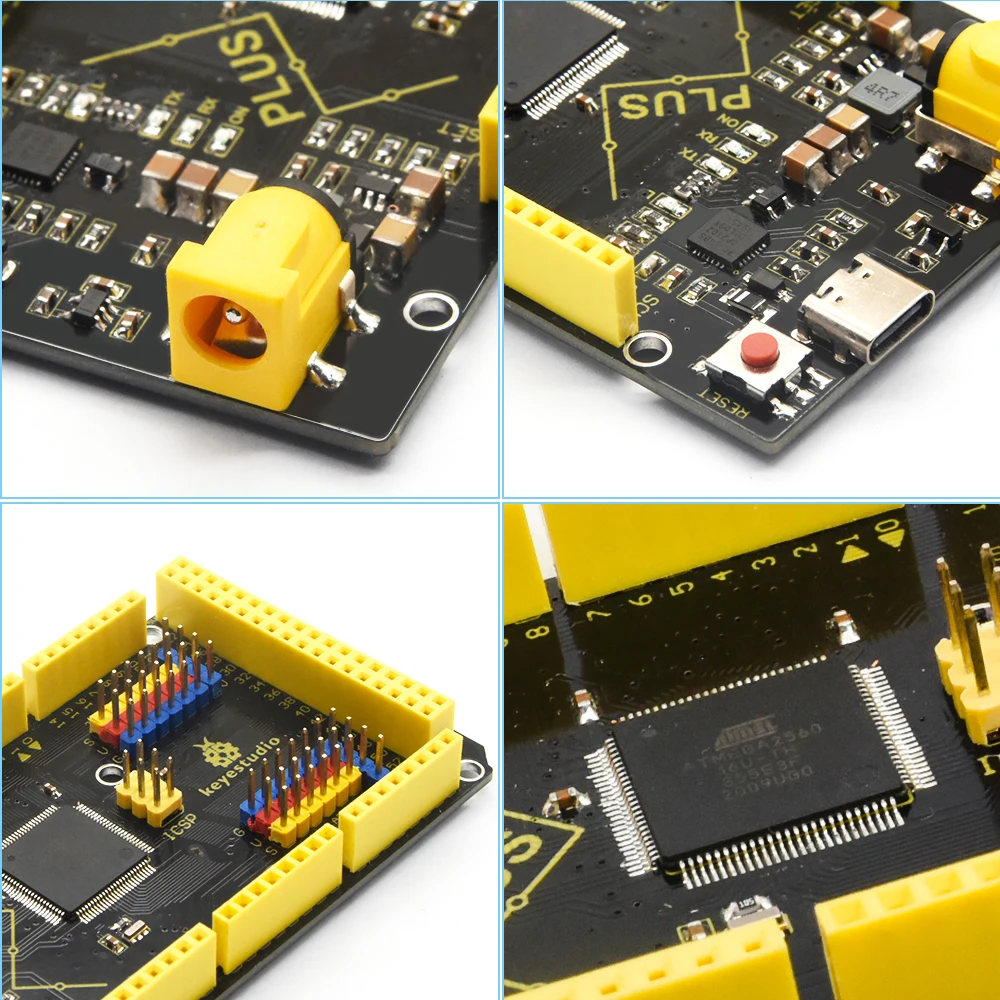

La carte KEYESUIDO Mega 2560 plus, dont le cœur de processeur est ATMEGA2560-16AU, est entièrement compatible avec ARDUINO MEGA 2560 REV3. La puce USB vers TTL adopte un CP2012 plus économique et plus stable. Cette carte plus se compose de ports d’entrée et de sortie numériques à 54 canaux, dont 15 broches servent de sortie PWM, 16 entrées analogiques, 4 ports de communication série, un oscillateur à cristal de 16MHz, 1 port USB, 1 prise de courant, 1 interface ICSP et 1 bouton de réinitialisation.
FAQ
Quelle est la tension de fonctionnement de la carte EllYESTUDIO ATMEGA2560-16AU 2560 Plus ?
La tension de fonctionnement est de 5V.
Quelle est la puce utilisée pour la conversion USB vers TTL ?
La puce utilisée est le CP2102.
Combien de broches d’E/S numériques cette carte possède-t-elle ?
Cette carte dispose de 54 broches d’E/S numériques.
Quelle est la vitesse d’horloge de la carte EllYESTUDIO ATMEGA2560-16AU 2560 Plus ?
La vitesse d’horloge est de 16 MHz.
