Capteur pression température I2C/SPI pour Arduino – Test et Avis

.
.

Points Clés

Description

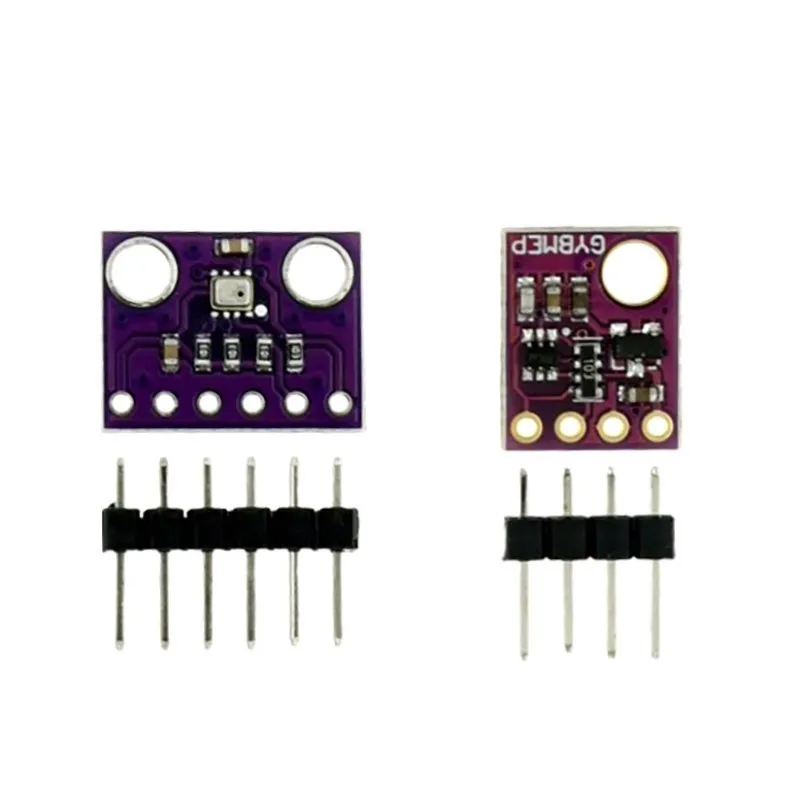

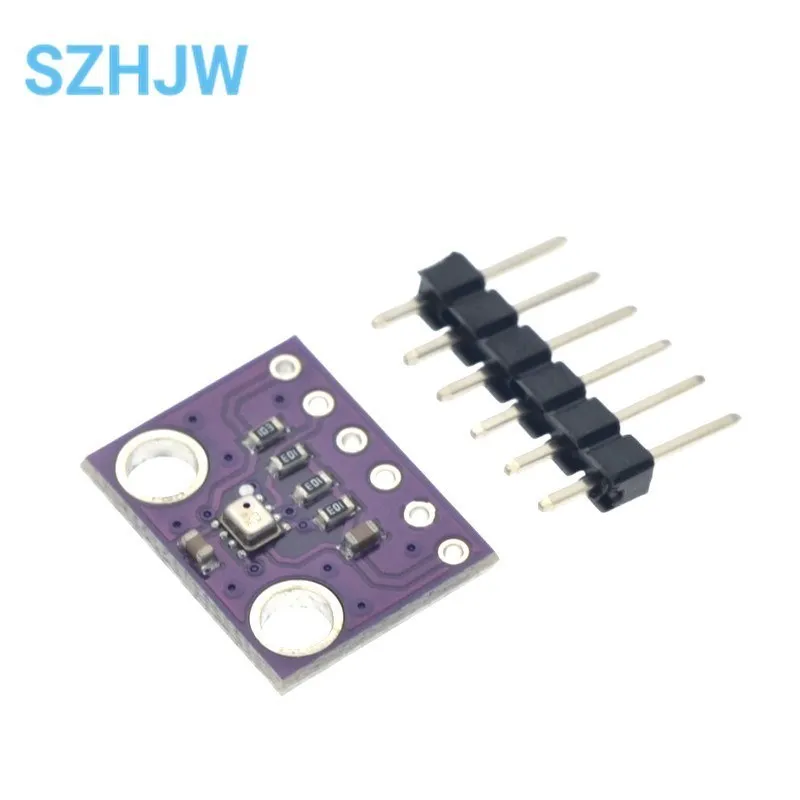

ME-BME280 est une carte de dérivation dotée d’un capteur de température, d’humidité et de pression Bosch Sensortec ME280.

La carte a un cavalier d’adresse I2C sélectionnable (lien de soudure GS2), des résistances de traction I2C, un embase à 7 broches de 2.54mm et deux trous de montage de 3.5mm.

Réglage par défaut de la carte; rail d’alimentation unique Vdd = Vdd_IO (lien de soudure GS1), résistances de traction (R2, R3) 10k, résistance de sélection de protocole 0ohm (R1), condensateurs de découplage 0.1uF sur les deux broches d’alimentation Vdd & Vdd_IO.

Si vous connectez la carte aux deux rails d’alimentation VDD _ IO 1.8V et VDD 3.3V, veillez à retirer le cavalier GS1 du rail d’alimentation!

BME280 Caractéristiques

• Emballage 2.5mm x 2.5mm x 0.93mm couvercle métallique LGA
• Interface numérique I2C (jusqu’à 3.4 MHz) et SPI (3 et 4 fils, jusqu’à 10 MHz)
• Tension d’alimentation VDD plage de tension d’alimentation principale: 1.71 V à 3.6 V
• Plage de tension de l’interface VDDIO: 1.2 V à 3.6 V
• Consommation de courant 1.8 uA @ 1Hz d’humidité et de température, 2.8 uA @ 1Hz pression et température, 3.6 uA @ 1Hz humidité, pression et température, 0.1 uA en mode veille
• Plage de fonctionnement -40…+ 85 ˚C, 0…100 003 rel. Humidité, 300…1100 hPa

Remarque:

Un capteur environnemental avec température, pression barométrique qui est la mise à niveau de la prochaine génération pour le BMP085/BMP180/BMP183. Ce capteur est idéal pour toutes sortes de détection météorologique et peut même être utilisé en I2C et SPI!

Cette solution de détection de précision permet de mesurer la pression barométrique avec une précision absolue de ± 1 hPa et la température avec une précision de ± 1.0 ˚C. Parce que la pression change avec l’altitude et que les mesures de pression sont si bonnes, vous pouvez également l’utiliser comme altimètre avec une précision de ± 1 mètre.

Le BME280 est la mise à niveau vers le BMP085/BMP180/BMP183 – avec un bruit de basse altitude de 0.25m et le même temps de conversion rapide. Il a les mêmes spécifications, mais peut utiliser I2C ou SPI. Pour un câblage simple et facile, optez pour I2C. Si vous voulez connecter un tas de capteurs sans vous soucier des collisions d’adresse I2C, optez pour SPI.

Ce que pensent les clients

Aucun avis disponible pour le moment.

Avis personnel

Le module numérique I2C/SPI BME280-3.3 BME280 BMP280 5V 3.3V, capteur de pression barométrique de température pour Arduino GY-68 est un excellent choix pour les projets nécessitant des mesures précises de température, d’humidité et de pression. Sa flexibilité d’interface et sa faible consommation de courant en font un capteur polyvalent et économe en énergie.

Les caractéristiques du BME280 sont également impressionnantes, avec une large plage de tension d’alimentation, une précision de mesure élevée et une large plage de fonctionnement. De plus, sa taille compacte et son emballage LGA facilitent son intégration dans tout projet.

Cependant, il est important de noter que ce produit nécessite une certaine expertise technique pour son utilisation optimale. Les utilisateurs doivent être familiarisés avec les protocoles I2C et SPI, ainsi que les principes de base de la mesure de température, d’humidité et de pression.

FAQ

Q: Quelle est la précision de mesure de ce capteur?

R: Le capteur BME280 a une précision de ± 1 hPa pour la pression barométrique et ± 1.0 ˚C pour la température.

Q: Peut-on utiliser ce capteur comme altimètre?

R: Oui, grâce à la précision de mesure de la pression barométrique, ce capteur peut également être utilisé comme altimètre avec une précision de ± 1 mètre.

Q: Quelle est la consommation de courant de ce capteur?

R: La consommation de courant de ce capteur varie en fonction du mode de fonctionnement. À 1Hz, la consommation de courant est de 1.8 uA pour l’humidité et la température, 2.8 uA pour la pression et la température, 3.6 uA pour l’humidité, la pression et la température, et 0.1 uA en mode veille.
