“Capteur photoélectrique infrarouge pour Ardu37” – Test et Avis

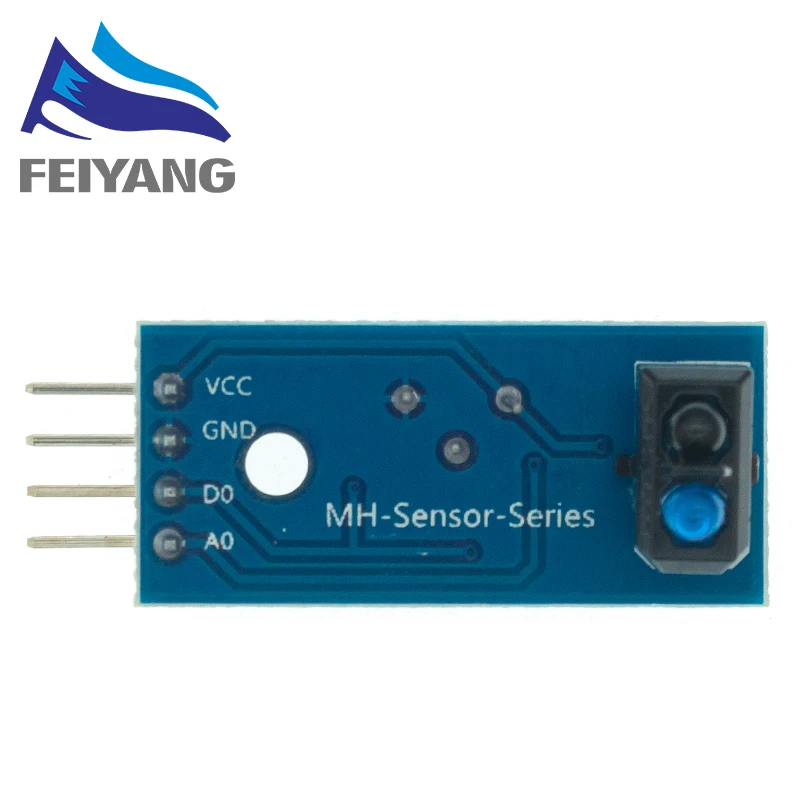

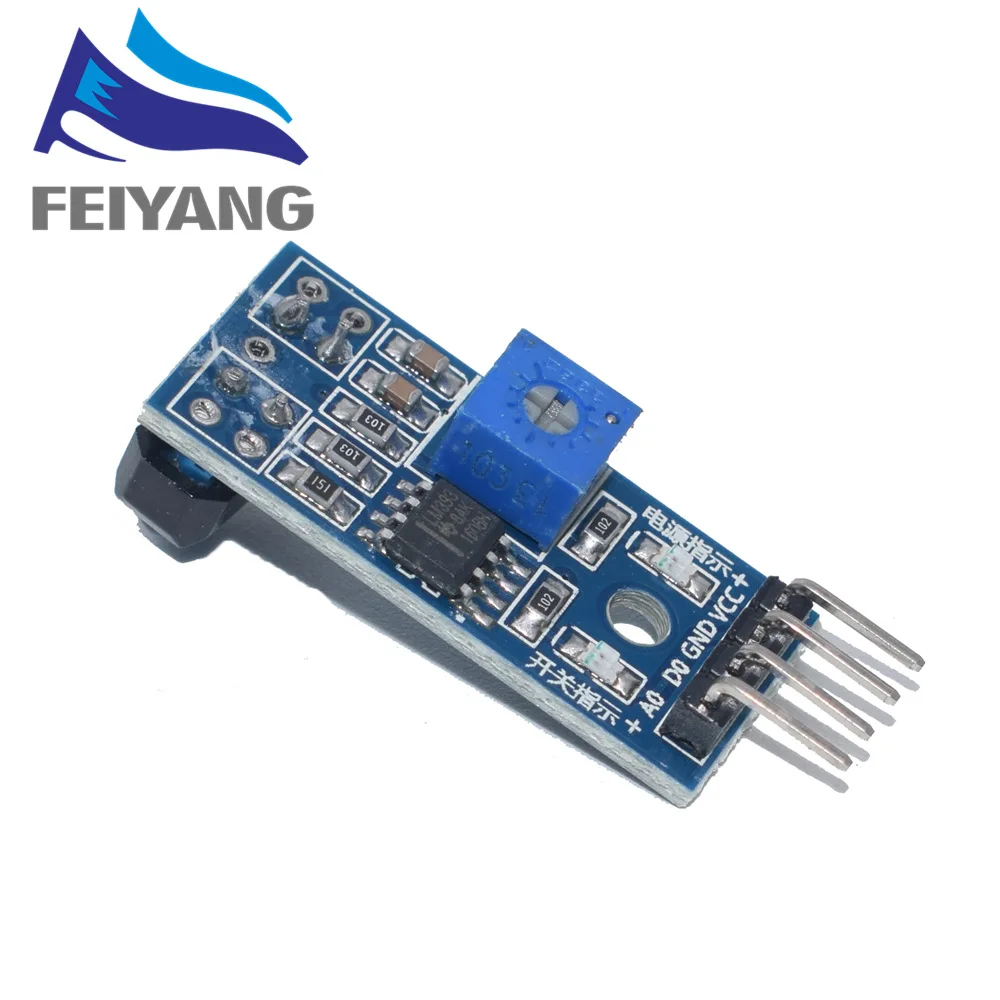

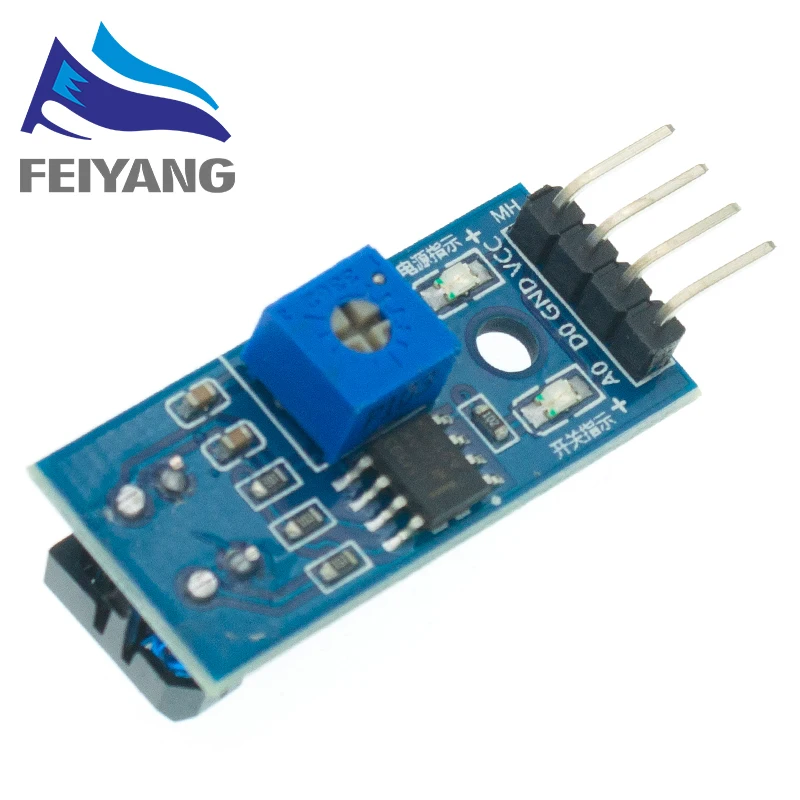

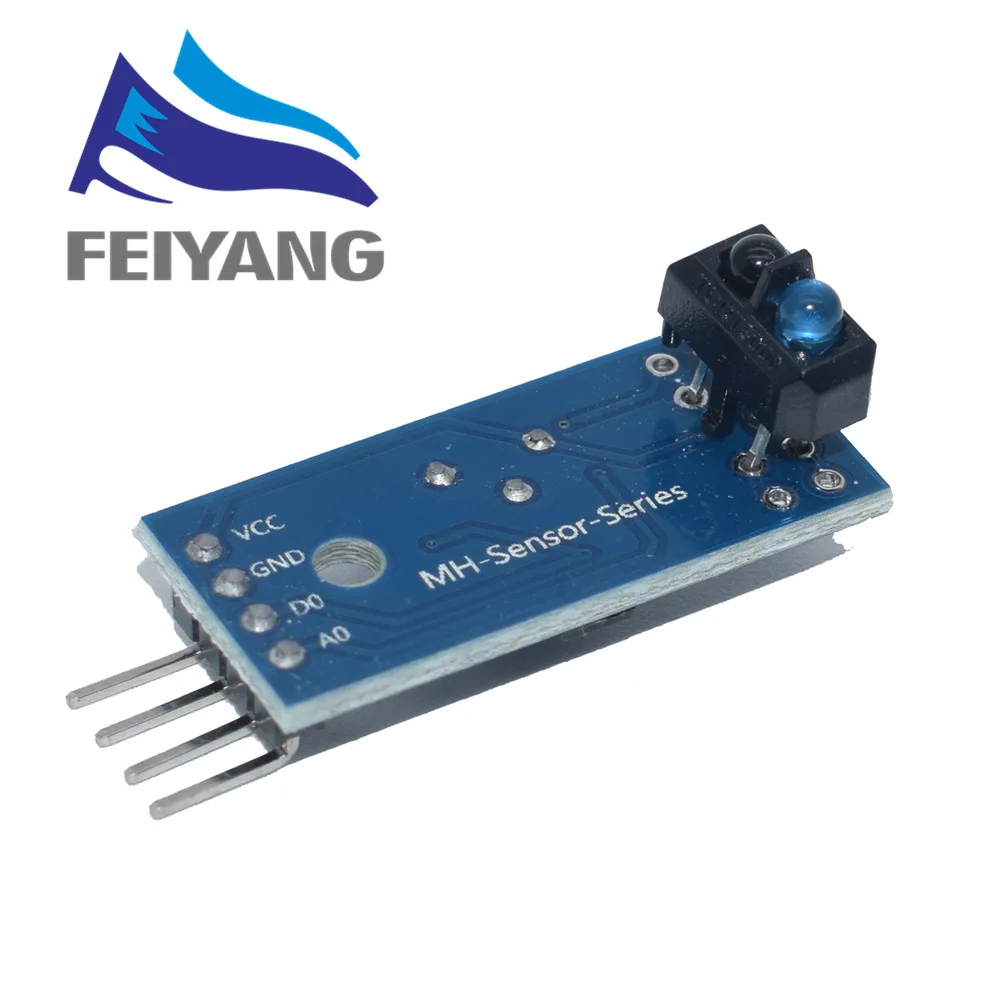

Utilisation pour: Le compteur d’électricité échantillonnage de données d’impulsions Fax machine, détection de papier déchiqueteuse Détection d’obstacles Détection de ligne noire et blanche Caractéristiques du module: Utilisation de capteurs de réflexion infrarouge TCRT5000 Test distance de réflexion: 1mm à 25mm propre et 3, la sortie du comparateur, la forme d’onde du signal, la capacité de conduite est forte, pour plus de 15 mA. Avec de nombreux potentiomètres de précision réglables pour ajuster la sensibilité La tension de fonctionnement de 3.3V à 5V Forme de sortie: sortie de commutateur numérique (0 et 1) A un trou de boulon fixe, installation pratique Petite carte PCB taille: 3.2cm x 1.4cm Le LM393, utilisation d’un comparateur de tension large Taille: 3.1×1.3cm (environ) Fonctions du module est introduit: Le capteur TCRT5000 de la diode d’émission infrarouge lance constamment l’infrarouge, le rayon infrarouge est émis lorsque l’intensité du retour réfléchi n’a pas été réfléchie ou n’est pas assez grande, la triode activée par la lumière a été à l’état éteint, l’extrémité de sortie du module à ce moment pour le niveau élevé, La diode indicatrice a été mise hors d’état. Les objets détectés apparaissent dans le cadre des tests, la lumière infrarouge est réfléchie et la force est assez grande, la saturation de la triode activée par la lumière, à ce moment, la sortie du module pour le niveau bas, indique les lumières de diode.
