Capteur mouvement infrarouge Arduino prévention obstacles – Test et Avis

.
.

Points Clés

• Utilisation du capteur de réflexion infrarouge TCRT5000
• Distance de détection de réflexion: 1mm ~ 25mm applicable
• Sortie de comparateur, signal propre, bonne forme d’onde, forte capacité de conduite, plus de 15mA
• Réglage de la sensibilité du positionneur de distribution d’énergie
• Tension de travail 3.3V-5V
• Forme de sortie: sortie de commutateur numérique (0 et 1)
• Équipé de trous de boulons de fixation pour une installation facile
• Petit panneau PCB taille: 3.2cm x 1.4cm
• Utilisez un comparateur LM393 à large tension

Utilisation du produit

• Échantillonnage de données d’impulsion du mètre de watt-heure
• Détection de papier déchiqueteuse de papier fac-similé
• Détection d’obstacles
• Détection de ligne noire et blanche

Description du produit

La diode émettrice infrarouge du capteur TCRT5000 émet des rayons infrarouges en continu. Lorsque les rayons infrarouges émis ne sont pas réfléchis ou réfléchis mais que l’intensité n’est pas assez forte, le tube de réception infrarouge est toujours à l’état éteint, et la borne de sortie du module est à haut niveau à ce moment, indiquant que la diode est toujours à l’état éteint; Lorsque l’objet détecté apparaît dans la plage de détection, l’infrarouge est réfléchi et l’intensité est suffisamment grande, et le tube de réception infrarouge est saturé. À ce moment, la sortie du module est faible, ce qui indique que la diode est allumée.

Câblage

• VCC: se connecter au pôle positif de l’alimentation (3-5V)
• GND: connectez-vous au pôle négatif de l’alimentation
• DO: Sortie de signal de commutateur TTL
• AO: sortie de signal analogique (différentes distances produisent différentes tensions, cette broche n’a généralement pas besoin d’être connectée)

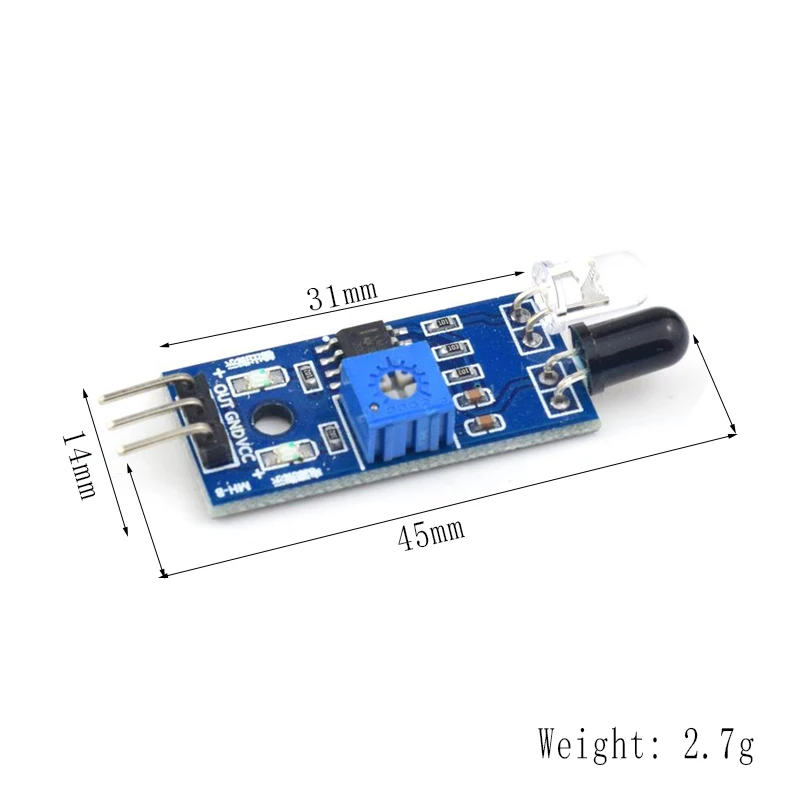

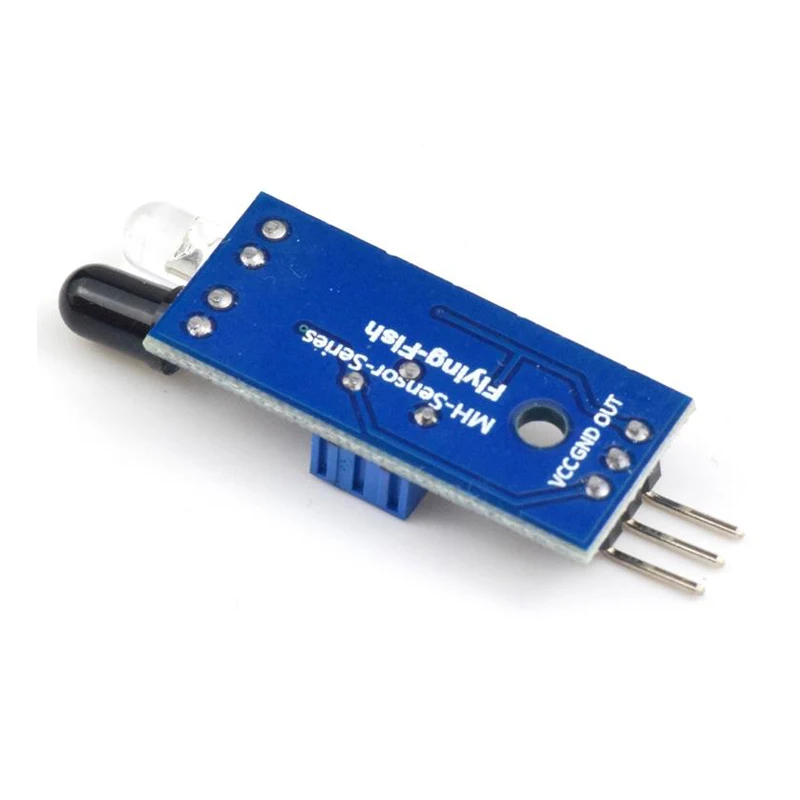

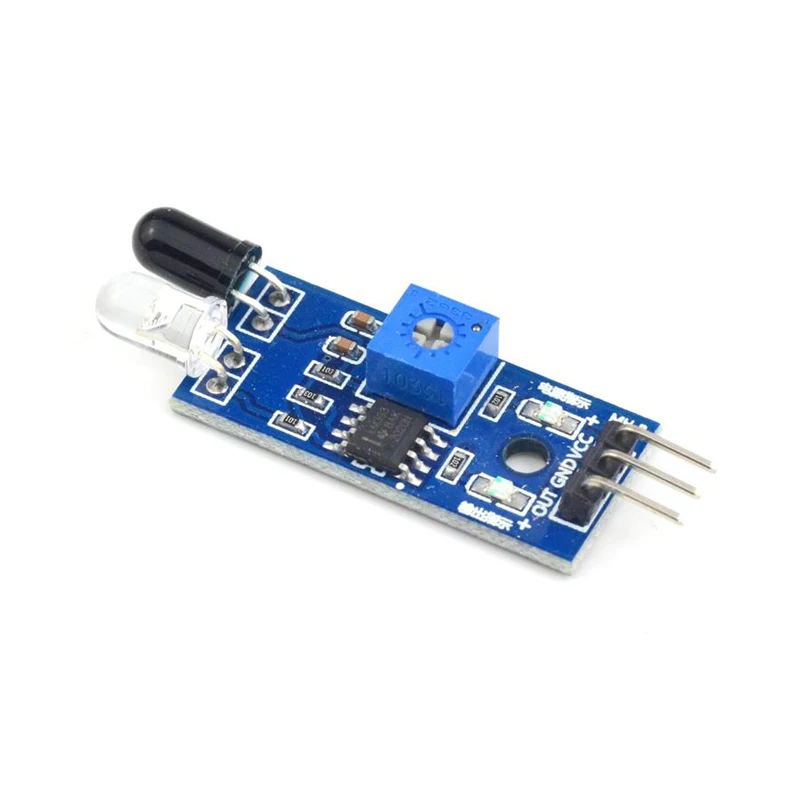

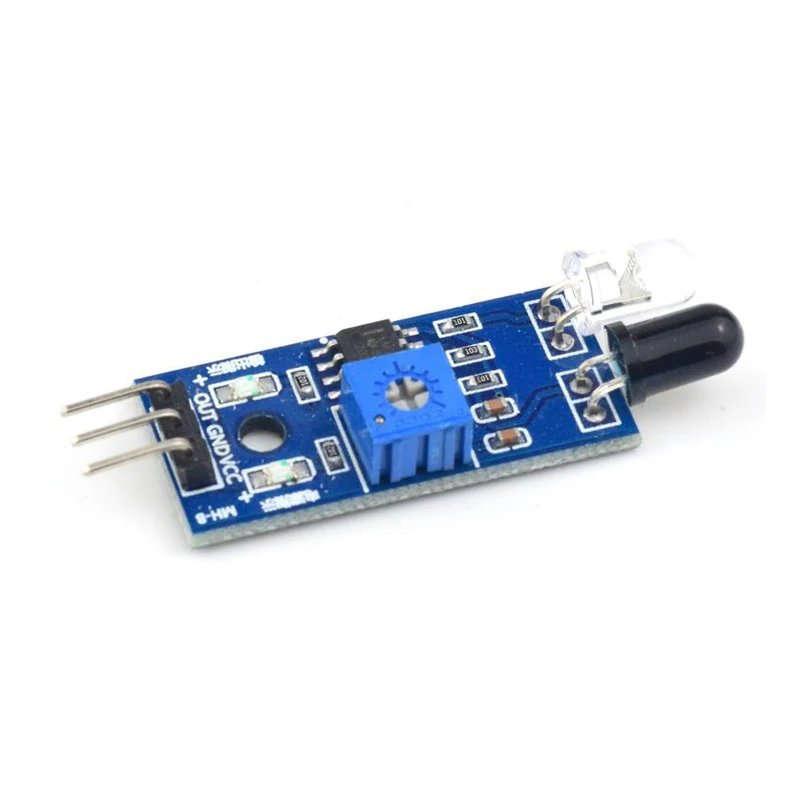

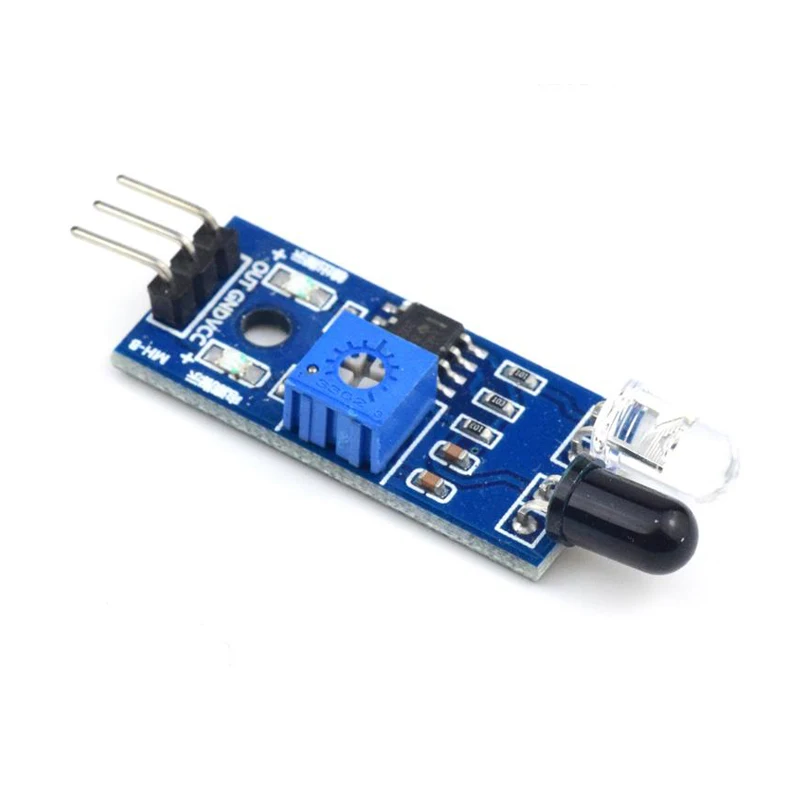

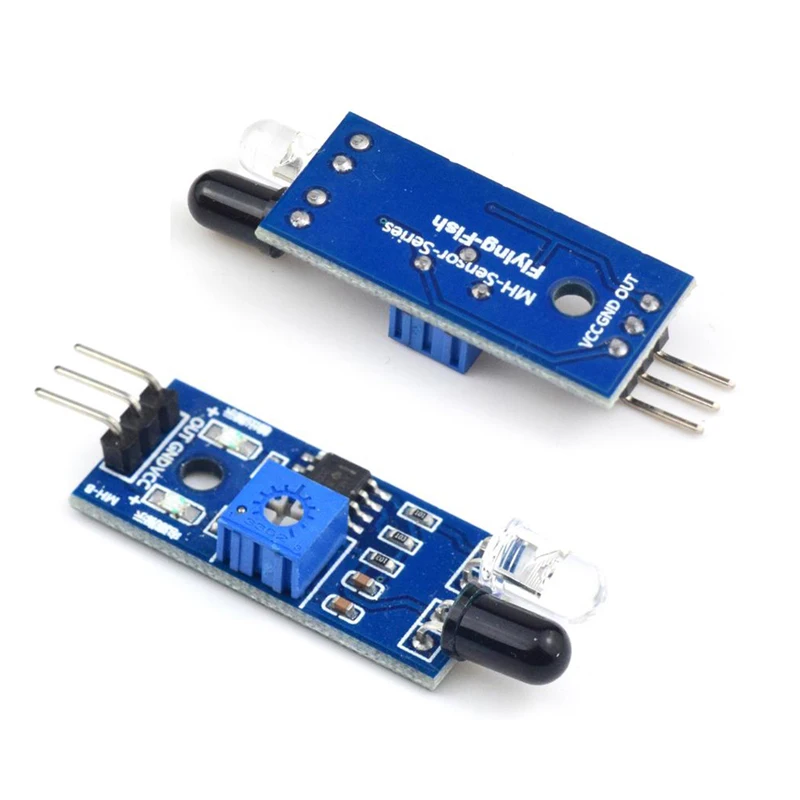

Images du produit

Ce Que pensent les clients

Aucun avis client n’est disponible.

Mon avis sur le produit

En tant qu’expert en composants électroniques, je trouve que le capteur de mouvement infrarouge photoélectrique pour bricolage Arduino est un produit de haute qualité. Il offre une grande sensibilité de détection avec une distance de réflexion de 1mm à 25mm. Le module est équipé de trous de boulons de fixation, ce qui facilite l’installation. De plus, la tension de travail de 3.3V à 5V le rend compatible avec de nombreux systèmes.

FAQ

Quelle est la distance maximale de détection du capteur?

La distance maximale de détection du capteur est de 25mm.

Ce capteur est-il compatible avec Arduino?

Oui, ce capteur est compatible avec Arduino.

Est-ce que ce capteur nécessite une alimentation externe?

Oui, ce capteur nécessite une alimentation de 3.3V à 5V.
