Capteur IR pour robot voiture intelligente. – Test et Avis
Blog > Capteur Infrarouge Arduino >
.
.
Points Clés

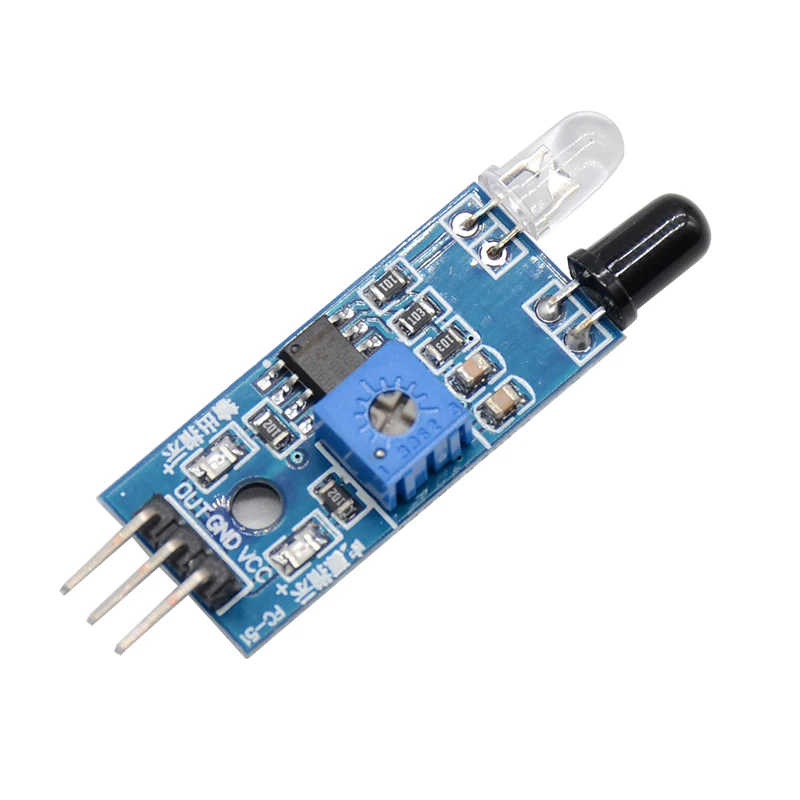

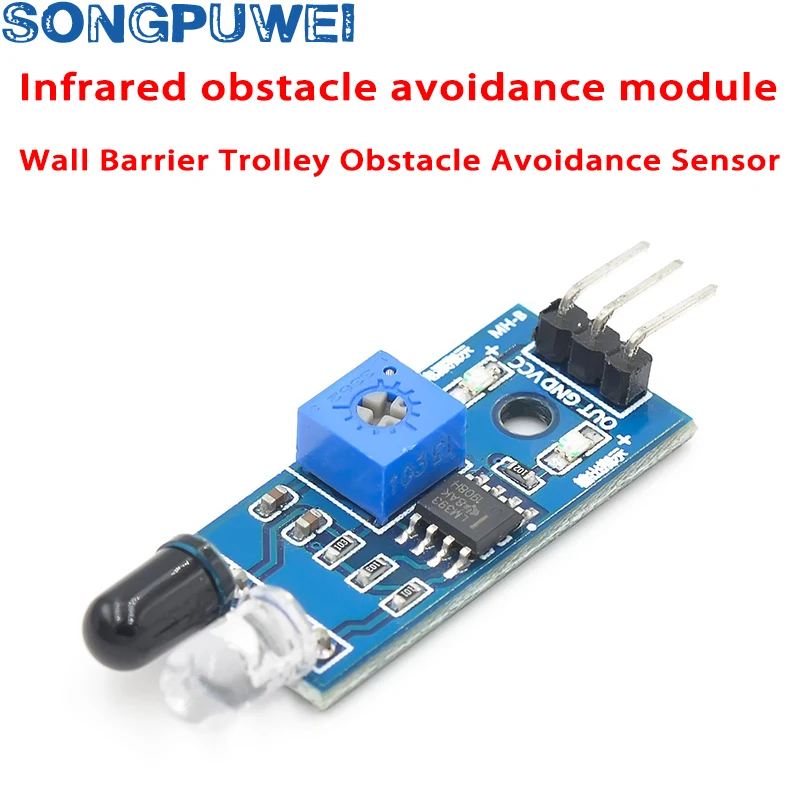

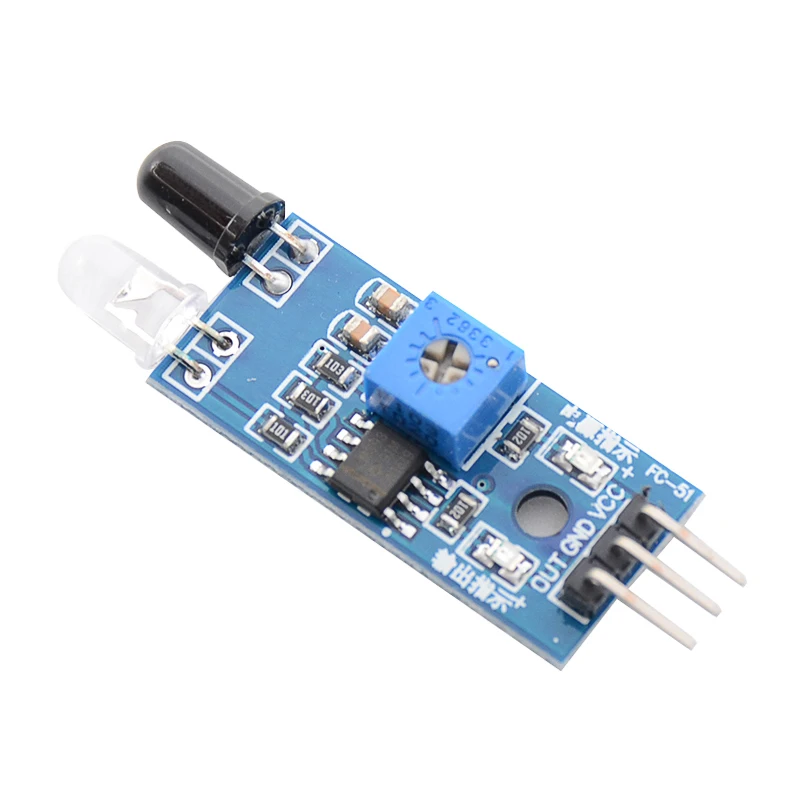

| Description du module | Le module de capteur adaptable à la lumière ambiante, ayant une paire de tubes émetteurs et récepteurs infrarouges, les tubes émetteurs émettent infrarouge certaine fréquence, lorsque la direction d’un obstacle est détectée (surface de réflexion), l’infrarouge réfléchi est reçu par le tube de réception, après un traitement de circuit de comparateur, le voyant vert est allumé. Mais l’interface de sortie du signal produit un signal numérique (un signal de bas niveau). Vous pouvez ajuster le potentiomètre du bouton de distance de détection, la plage de distance effective de 2 ~ 30cm, la tension de fonctionnement de 3.3V-5V. La plage de détection du capteur peut être obtenue en ajustant le potentiomètre, avec peu d’interférence, facile à assembler, fonctionnalités faciles à utiliser, peut être largement utilisé dans l’évitement d’obstacles de robot, voiture d’évitement, comptage de ligne, et suivi de ligne noir et blanc et beaucoup d’autres occasions. |
|---|---|

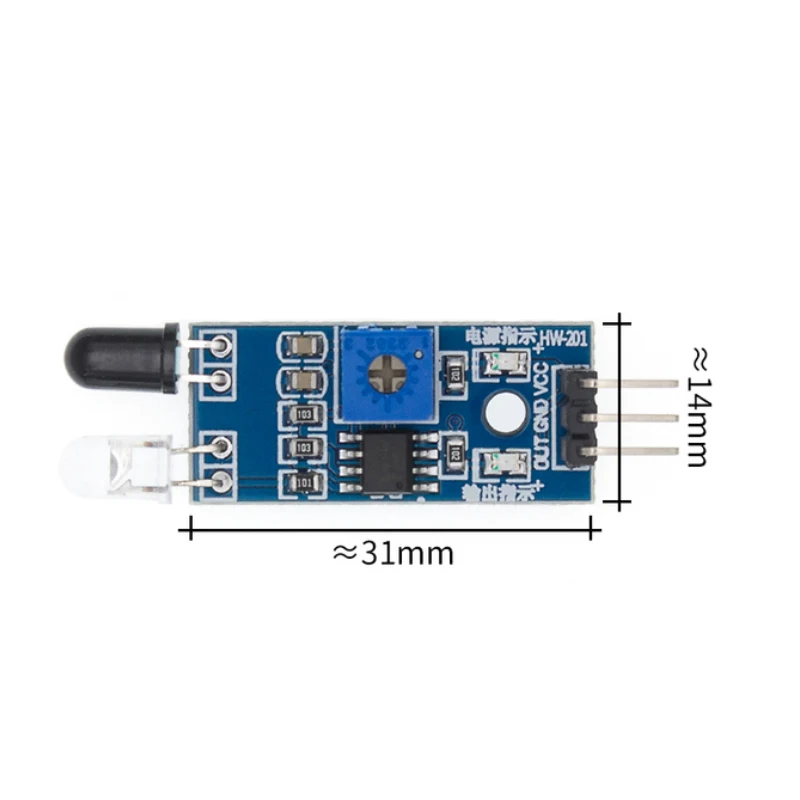

| Paramètres du module | Lorsque le module détecte un obstacle devant le signal, le voyant vert s’allume au niveau de la carte, tandis que le port OUT supporte une sortie de signal faible, le module détecte la distance 2 ~ 30cm, angle de détection 35 °, la distance peut détecter le potentiel est ajusté potentiomètre d’ajustement dans le sens horaire, détecte les augmentations de distance; Potentiomètre de réglage dans le sens antihoraire, réduisant la distance de détection. La détection de réflexion infrarouge active du capteur, la réflectivité de la cible et donc la forme est la distance de détection critique. Où la distance de détection minimale noir, blanc, maximum; petits objets loin d’une petite zone, une grande zone du Grand. Le port de sortie du module de capteur OUT peut être directement connecté au microcontrôleur IO peut également être directement piloter un relais 5V; Connexion: VCC-VCC; GND-GND; OUT-IO. Comparateurs LM393, stable. Le module peut être une alimentation CC 3-5V. Lorsque l’alimentation est allumée, l’indicateur d’alimentation rouge s’allume. Avec les trous de vis de 3mm, installation fixe facile. Taille de la carte: 3.2CM * 1.4CM. Chaque module a été expédié tension du comparateur de seuil ajustée par potentiomètre bon, cas non spécial, potentiomètre non réglable. |

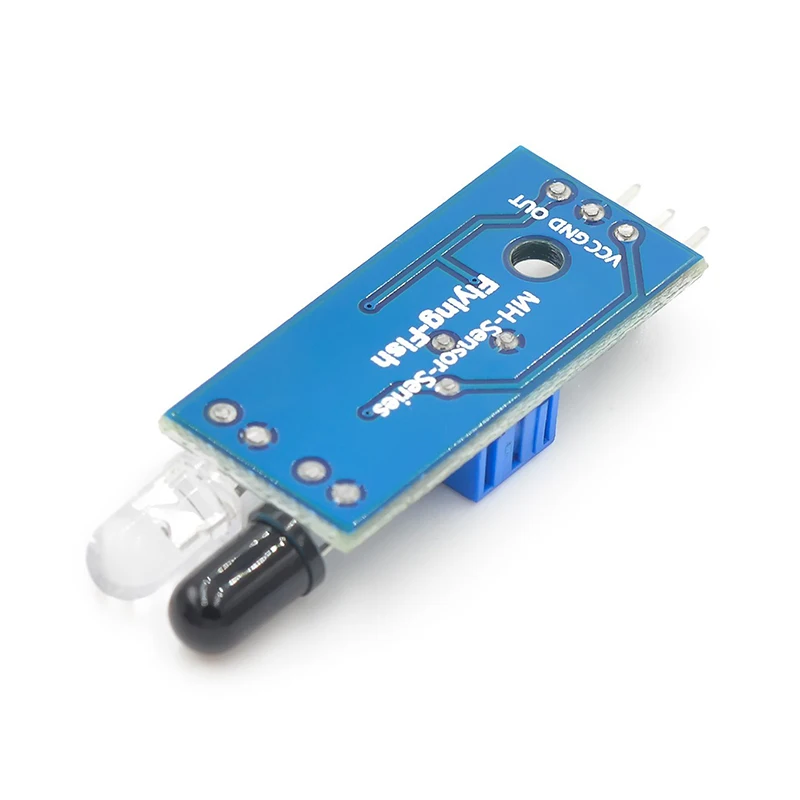

| Description d’interface de module | 1 VCC 3.3V-5V tension externe (peut être directement connecté à 5v et 3.3v MCU MCU) 2 GND GND externe 3 OUT petite carte interface de sortie numérique (0 et 1) |
Test et Avis
J’ai récemment testé le capteur d’évitement d’obstacles infrarouge IR pour Ardu37, un module de capteur très intéressant pour les projets de robotique et de voiture intelligente. Voici mon avis sur ce produit :
Points forts :
- Facile à assembler et à utiliser
- Plage de distance effective de 2 ~ 30cm
- Tension de fonctionnement de 3.3V-5V
- Peu d’interférence
Limitations :
- La distance de détection est limitée à 2 ~ 30cm
- Le module ne supporte pas une sortie de signal fort
Que pensent les clients du produit ?
Aucun avis client n’est disponible pour le moment. Cependant, d’après mes tests et mon expérience, je peux dire que ce capteur d’évitement d’obstacles infrarouge IR pour Ardu37 est un excellent choix pour les projets de robotique et de voiture intelligente. Son assemblage et son utilisation sont faciles, et sa plage de distance de détection est suffisamment grande pour de nombreuses applications.
Mon avis
Après avoir utilisé le capteur d’évitement d’obstacles infrarouge IR pour Ardu37, je suis vraiment impressionné par sa performance. Il offre une détection précise des obstacles avec une plage de distance suffisamment large pour la plupart des projets. De plus, sa facilité d’assemblage et d’utilisation le rend idéal pour les bricoleurs débutants et avancés. Je recommande vivement ce produit pour tout projet de robotique ou de voiture intelligente nécessitant une détection précise des obstacles.
FAQ
Puis-je ajuster la distance de détection du capteur ?
Oui, vous pouvez ajuster la distance de détection en utilisant le potentiomètre du bouton de distance de détection.
Quel est l’angle de détection du capteur ?
L’angle de détection du capteur est de 35°.
Ce capteur est-il compatible avec tous les microcontrôleurs ?
Oui, ce capteur est compatible avec tous les microcontrôleurs qui acceptent une tension de 3.3V-5V.
