Capteur infrarouge pour voiture/Robot Arduino – Test et Avis

Points Clés

• Module de capteur de vitesse infrarouge IR
• Mesure de Distance
• Détection optocoupleur
• Compatible avec voiture/Robot intelligent Arduino
• Tension de fonctionnement: 3.3V-5V
• Forme de sortie: commutateur numérique (0 et 1)

Description du produit

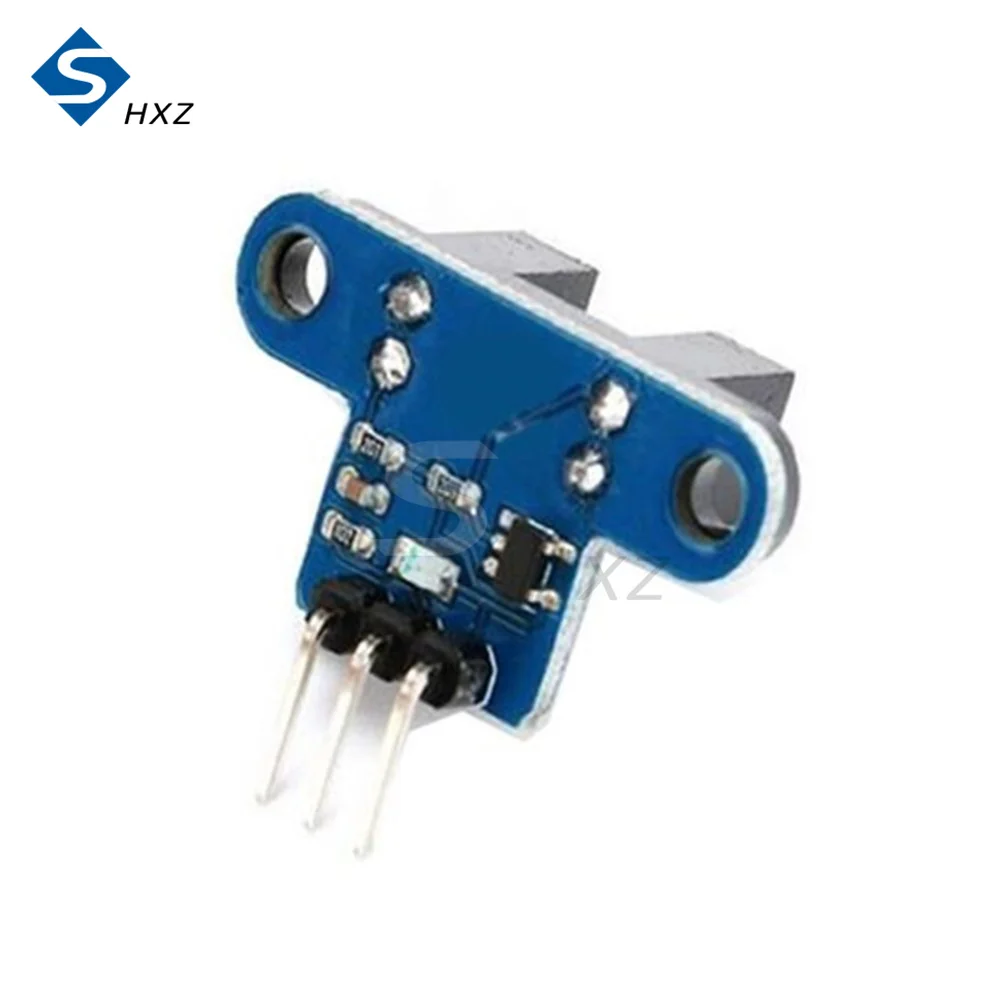

Optocoupleur de détection de mesure de Distance de Module de capteur de vitesse infrarouge IR pour voiture/Robot intelligent Arduino

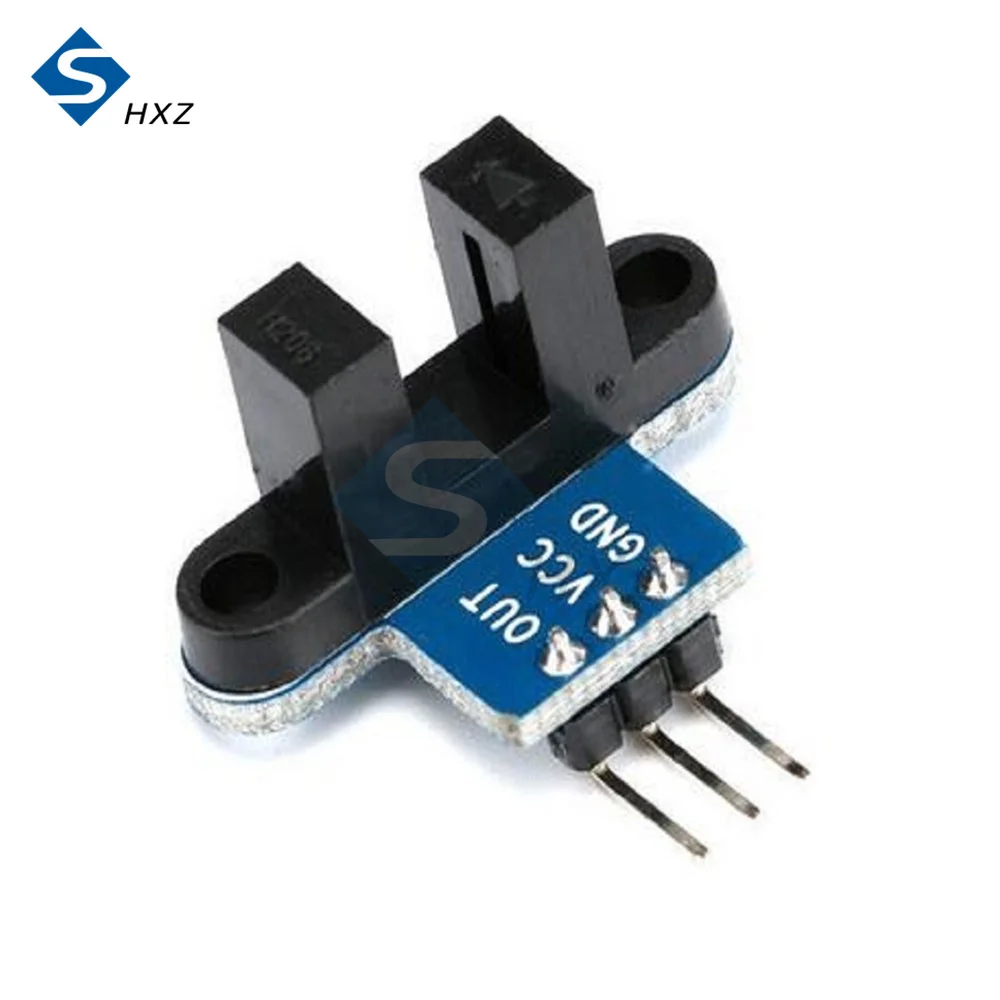

Le capteur photoélectrique à fente est composé d’une diode électroluminescente infrarouge et d’un phototransistor NPN d’une largeur de rainure de 5.9mm. Tant que l’objet non transparent passe par le type de fente, il peut être déclenché (utilisé avec notre roue de code de voiture) pour sortir le niveau bas de TTL. Le déclencheur Schmitt est utilisé pour secouer le pouls, qui est très stable et peut être utilisé pour mesurer la vitesse de la voiture, mesurer la distance et autres! Trous de montage de vis M3 aux deux extrémités.

Caractéristiques

• Le capteur photoélectrique à fente est composé d’une diode électroluminescente infrarouge et d’un phototransistor NPN d’une largeur de rainure de 5.9mm.
• Tant que l’objet non transparent passe par le type de fente, il peut être déclenché pour sortir le niveau bas de TTL.
• Le déclencheur Schmitt est utilisé pour secouer le pouls, qui est très stable et peut être utilisé pour mesurer la vitesse de la voiture, mesurer la distance et autres!
• Trous de montage de vis M3 aux deux extrémités.

Spécifications

• Tension de fonctionnement: 3.3V-5V
• Forme de sortie: commutateur numérique OUT sortie (0 et 1)

Instructions d’utilisation

1. Connectez VCC et GND, l’indicateur de signal du module s’allume.
2. Lorsqu’il n’y a pas d’occlusion dans la fente du module, le tube récepteur est allumé et le module OUT émet un niveau élevé; lors de l’occlusion, la sortie OUT est faible, et l’indicateur de signal est éteint.
3. Le module OUT peut être connecté au relais pour former un interrupteur de fin de course et d’autres fonctions. Il peut également être connecté au module buzzer actif pour former une alarme.
4. L’interface de sortie OUT peut être directement connectée au port IO du MCU. Généralement, il est connecté à une interruption externe pour détecter si le capteur présente une occlusion. Si la plaque de code moteur est utilisée, la vitesse du moteur peut être détectée.

Remarque

• Câblage correct! Ne jamais inverser le positif et le négatif, ce qui provoque l’électronique de la carte à brûler.
• Pour Arduino, les joueurs doivent régler le port d’E/S du MCU sur le mode d’entrée/mode de réception, sinon ils ne seront pas disponibles. Les autres MCU, ou des cartes de contrôle plus avancées telles que ARM, doivent être réglées en mode entrée/mode réception si le port d’E/S doit être réglé en mode entrée/sortie, sinon il ne peut pas être utilisé.
• Le MCU série 51 peut être utilisé directement sans définir le mode d’entrée/sortie.

Le paquet comprend:

• 1 x module de mesure de vitesse de voiture intelligente

Que pensent les clients du produit

Aucun avis client disponible pour le moment.

Avis sur le produit

Le Module de capteur de vitesse infrarouge IR, mesure de Distance, détection optocoupleur pour voiture/Robot intelligent Arduino est un composant essentiel pour les projets de voiture ou robot basés sur Arduino. Il offre une mesure précise de la vitesse et de la distance grâce à son capteur photoélectrique à fente. Sa stabilité et sa facilité d’utilisation en font un choix idéal pour les passionnés de bricolage.

Cependant, il convient de noter que ce module nécessite une configuration correcte du port IO du MCU pour fonctionner correctement avec Arduino. De plus, un câblage incorrect peut endommager l’électronique de la carte, il est donc important d’être attentif lors de l’installation.

En conclusion, le Module de capteur de vitesse infrarouge IR, mesure de Distance, détection optocoupleur pour voiture/Robot intelligent Arduino est un outil précis et fiable pour mesurer la vitesse et la distance dans les projets basés sur Arduino. Son utilisation demande cependant un peu d’attention lors de l’installation.

FAQ

Q: Est-ce que ce module est compatible avec d’autres cartes de développement en dehors d’Arduino?

A: Oui, ce module peut être utilisé avec d’autres cartes de développement compatibles avec les ports d’E/S.

Q: Puis-je utiliser ce module sans configuration préalable du port IO du MCU?

A: Pour certaines cartes de développement, comme le MCU série 51, aucune configuration préalable n’est requise. Cependant, pour Arduino et d’autres cartes plus avancées, il est nécessaire de régler le port d’E/S en mode d’entrée/mode de réception.

Q: Quelle est la plage de tension de fonctionnement de ce module?

A: Ce module fonctionne avec une tension de 3.3V à 5V.
