Description du Produit

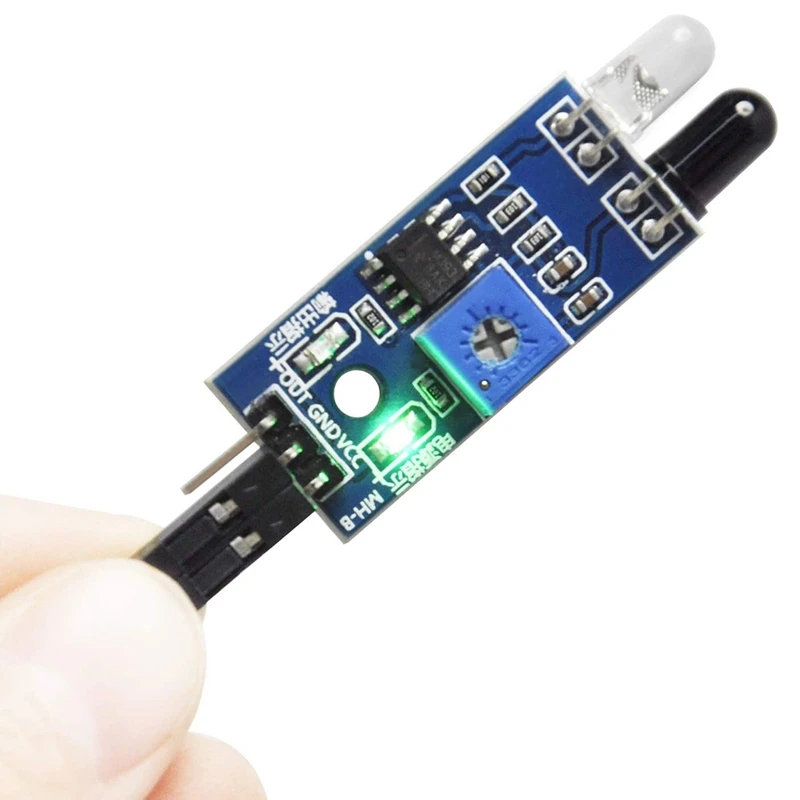

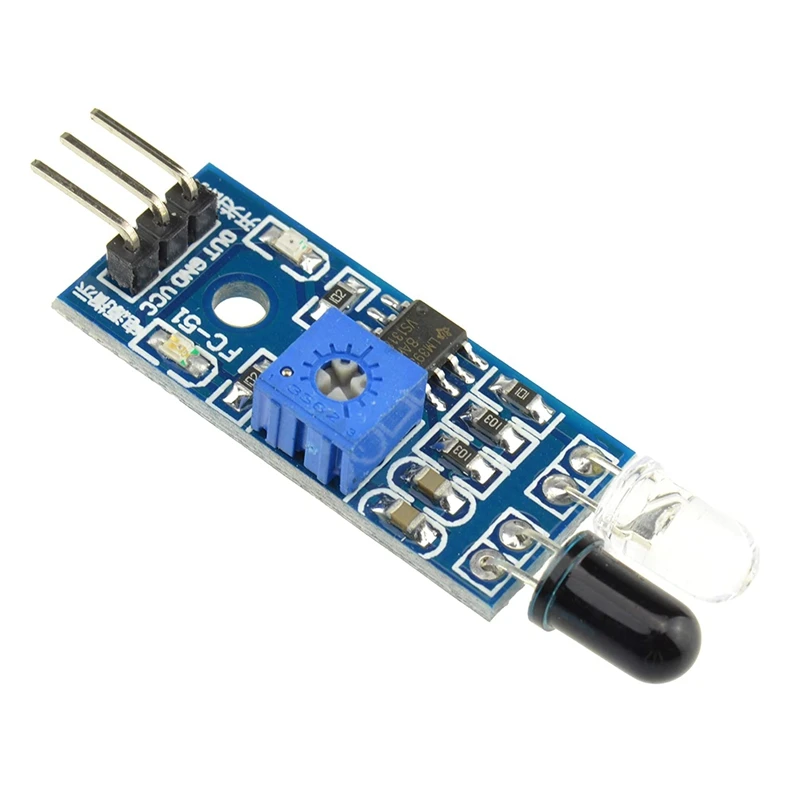

Le Capteur d’évitement d’obstacles infrarouge est un module qui détecte les signaux d’obstacles devant lui. Il possède un voyant vert sur le circuit imprimé qui s’allume lorsque le signal est détecté, et le port OUT continue à émettre un signal de bas niveau. Ce capteur a une distance de détection allant de 2 à 30 cm et un angle de détection de 35 degrés. La distance de détection peut être ajustée en tournant le potentiomètre dans le sens des aiguilles d’une montre pour l’augmenter, ou dans le sens antihoraire pour la diminuer.

Ce capteur détecte activement la réflexion infrarouge, ce qui signifie que la réflectivité et la forme de la cible sont importantes pour la distance de détection. Les surfaces noires ont la plus petite distance de détection, tandis que les surfaces blanches ont la plus grande distance de détection. Les objets de petite taille sont détectés à une plus petite distance que les objets de grande taille.

Le port de sortie OUT du capteur peut être directement connecté au port IO d’un microcontrôleur ou il peut directement piloter un relais 5V. Les connexions se font ainsi : VCC-VCC, GND-GND et OUT-IO.

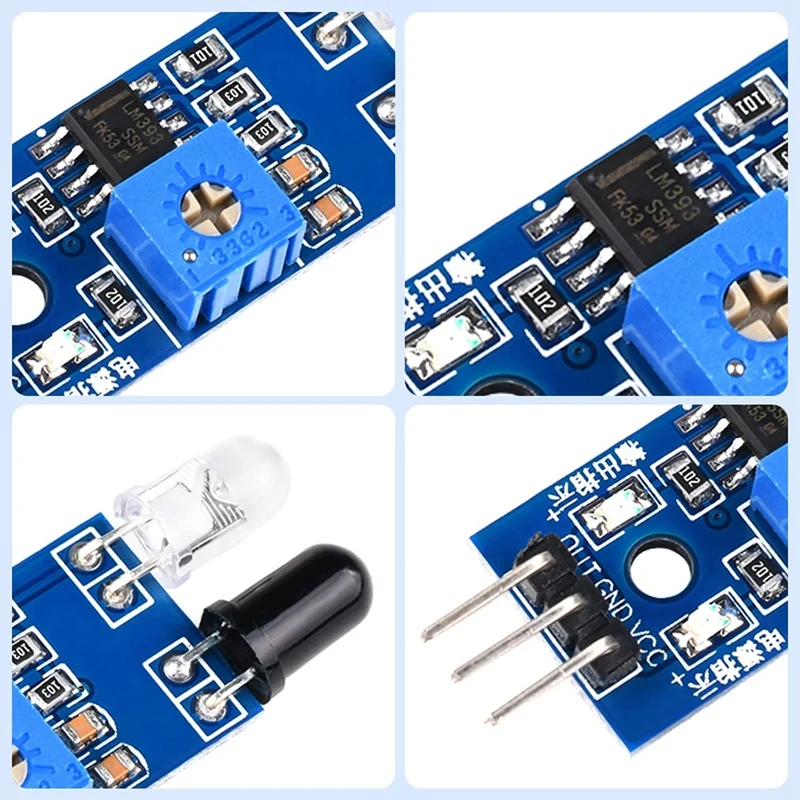

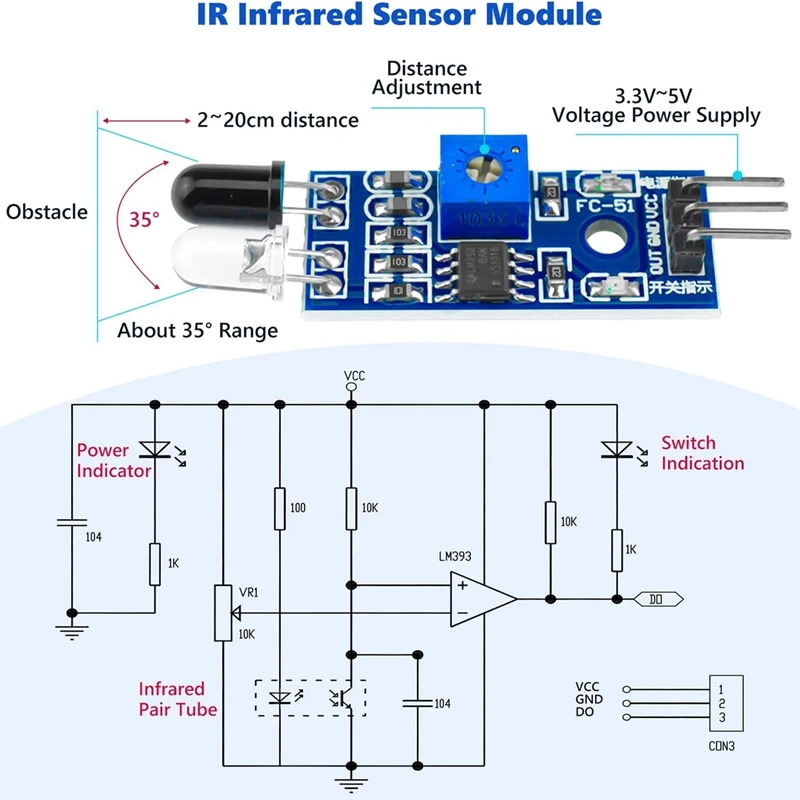

Le comparateur utilisé est le LM393, qui assure un fonctionnement stable. Le module peut être alimenté par une alimentation CC de 3 à 5V. Lorsque l’alimentation est allumée, un voyant rouge s’allume pour indiquer son bon fonctionnement. Le module dispose également de trous de vis de 3mm pour faciliter son installation.

Interface du Module

– Tension externe VCC: 3.3V-5V (peut être connectée directement à un microcontrôleur 5V ou 3.3V)
– GND: GND externe
– Interface de sortie numérique: petite carte 3 OUT (0 et 1)

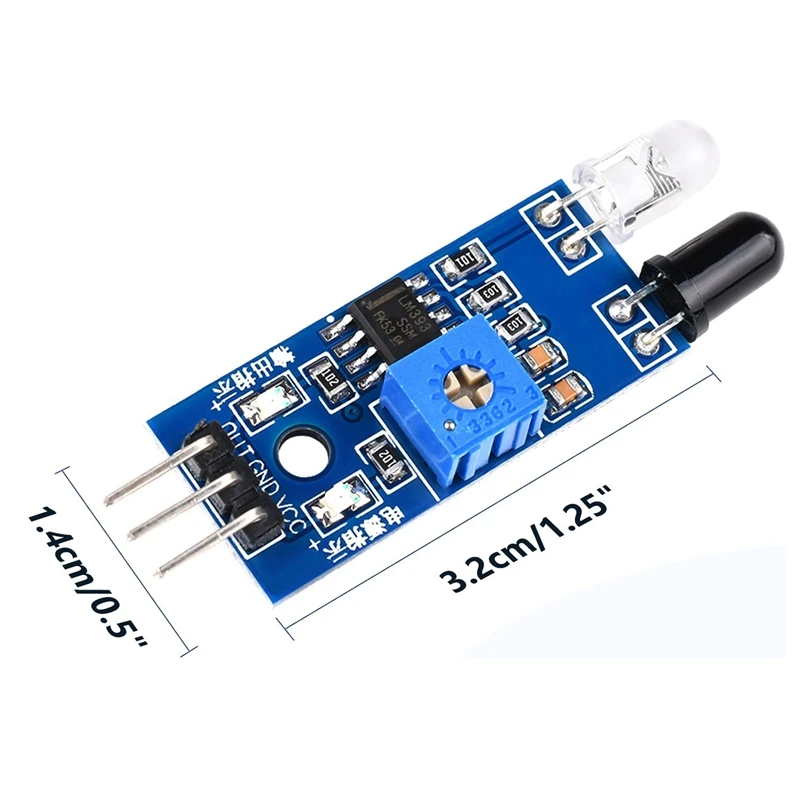

– Taille du circuit imprimé: 3.2cm x 1.4cm
– Matériau: PCB, métal
– Couleur: bleu

Contenu de l’emballage

– 20 x Capteur infrarouge IR

Veuillez noter que seuls les articles mentionnés dans la liste du contenu de l’emballage sont inclus. Les autres produits sont vendus séparément. La couleur réelle de l’article peut légèrement différer de celle visible sur les images en raison de l’éclairage lors de la prise de vue et des différences d’affichage. Une marge d’erreur de +/- 1-3 cm est autorisée dans les mesures.
