Capteur infrarouge d’évitement d’obstacles pour Ardu37 – Test et Avis

.
.

Points Clés

Description du produit

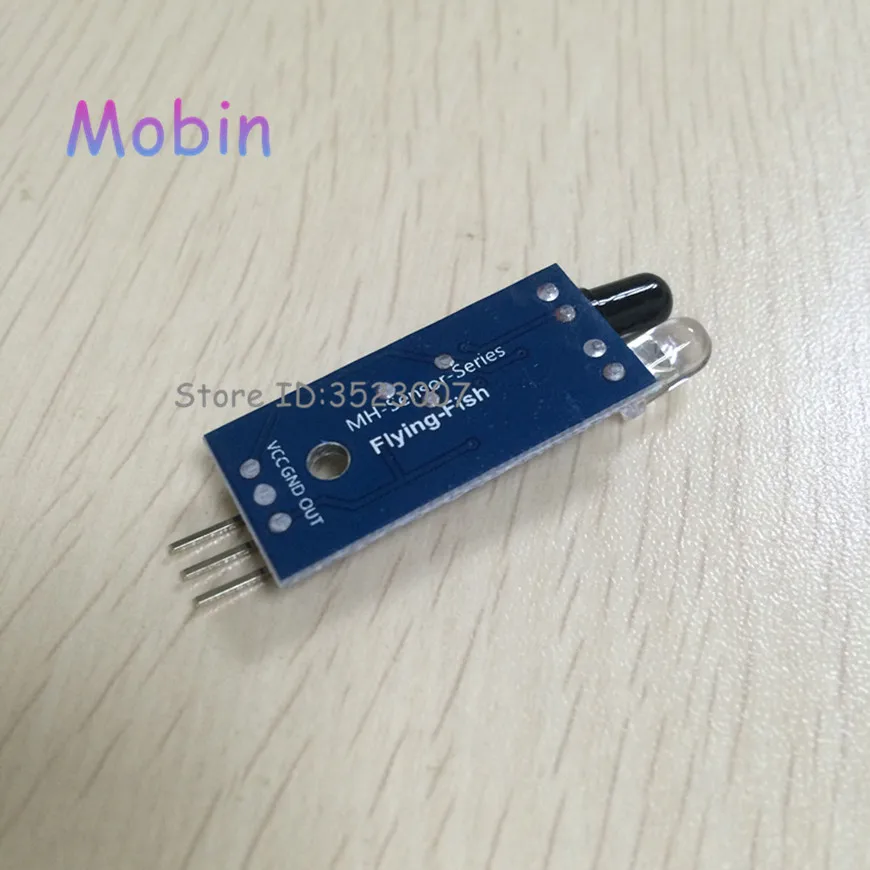

Le module de capteur infrarouge d’évitement d’obstacles pour Ardu37

Le module de capteur a une forte capacité d’adaptation à la lumière ambiante. Il a une paire de tubes émetteurs et récepteurs infrarouges. Le tube émetteur émet une lumière infrarouge d’une certaine fréquence. Lorsque la direction de détection rencontre un obstacle (surface réfléchissante), la lumière infrarouge est réfléchie par le tube de réception. Après le traitement du circuit comparateur, le voyant vert s’allume. En même temps, l’interface de sortie du signal émet un signal numérique (un signal de bas niveau). La distance de détection peut être ajustée par le bouton du potentiomètre. La plage effective est de 2 à 30cm et la tension de fonctionnement est de 3.3V-5V. Le capteur peut être largement utilisé dans les robots pour éviter les obstacles, éviter les voitures, compter les pipelines et suivre les lignes noires et blanches.

Description des paramètres du module

• Lorsque le module détecte le signal devant l’obstacle, la LED verte sur la carte s’allume et le port OUT émet en continu un signal de bas niveau. La distance de détection du module est ajustable de 2 à 30cm.
• La distance de détection dépend de la réflectance infrarouge active de la cible. La distance de détection est la plus petite pour un objet noir et la plus grande pour un objet blanc. La distance de détection est plus petite pour un objet de petite taille et plus grande pour un objet de grande surface.
• Le port de sortie du module OUT peut être directement connecté au port IO du microcontrôleur ou peut également piloter directement un relais 5V. La connexion se fait en reliant VCC à VCC, GND à GND et OUT à IO.
• Le comparateur adopte le LM393, ce qui garantit la stabilité du module.
• Le module peut être alimenté en 3-5V CC. Lorsque l’appareil est sous tension, l’indicateur d’alimentation rouge s’allume.
• Le module dispose de trous de vis de 3mm pour une installation facile.
• La taille du circuit imprimé est de 3.2cm * 1.4cm.
• Chaque module est livré avec un potentiomètre de comparaison de tension de seuil bien réglé. Dans des circonstances normales, il n’est pas nécessaire de régler le potentiomètre.

Description de l’interface du module

• Tension externe VCC 3.3V-5V (peut être directement connectée avec un microcontrôleur 5V ou un microcontrôleur 3.3V)
• GND externe
• Interface de sortie numérique OUT Small Board (0 et 1)

Que pensent les clients du produit ?

Il n’y a pas encore d’avis clients pour ce produit. Cependant, d’après la description, le capteur infrarouge d’évitement d’obstacles pour Ardu37 présente les avantages suivants :

• Distance de détection réglable de 2 à 30cm
• Livraison gratuite
• Compatible avec la carte Arduino Uno
• Facile à assembler et à utiliser

Cependant, il présente également certaines limitations :

• La distance de détection dépend de la réflectance et de la forme de la cible
• Le module ne dispose pas d’une fonctionnalité de suivi de ligne

Avis de l’expert

Le capteur infrarouge d’évitement d’obstacles pour Ardu37 est un module de capteur polyvalent qui peut être utilisé dans diverses applications robotiques. Sa distance de détection réglable et sa capacité à s’adapter à la lumière ambiante en font un choix pratique pour éviter les obstacles et les voitures. Sa compatibilité avec la carte Arduino Uno en fait un choix facile pour les amateurs de l’électronique et de la robotique. Cependant, il est important de noter que ce capteur ne dispose pas d’une fonctionnalité de suivi de ligne, ce qui limite son utilisation dans certaines applications. Dans l’ensemble, le capteur infrarouge d’évitement d’obstacles pour Ardu37 offre de bonnes performances et une facilité d’utilisation, ce qui en fait un choix recommandé pour les amateurs et les professionnels de la robotique.

FAQ

Q: Quelle est la distance maximale de détection de ce capteur infrarouge d’évitement d’obstacles pour Ardu37 ?

R: La distance maximale de détection de ce capteur est de 30cm.

Q: Est-ce que ce capteur est compatible avec la carte Arduino Uno ?

R: Oui, ce capteur est compatible avec la carte Arduino Uno.

Q: Est-ce que ce capteur détecte également les lignes noires et blanches ?

R: Non, ce capteur n’est pas conçu pour détecter les lignes noires et blanches. Il est principalement utilisé pour éviter les obstacles.
