Capteur Hall pour Ardu37, testeur tension, kit capteur terminal – Test et Avis

.
.

Points clés

• Plage d’entrée de tension: DC0-25V
• Plage de détection de tension: DC0.02445V-25V
• Résolution analogique de tension: 0.00489V
• Connecteur d’entrée CC: cathode de borne connectée à VCC, pôle négatif GND
• Interface de sortie: “+” puis 5/3.3V, “-” puis GND, “s” puis les broches pour Arduino AD

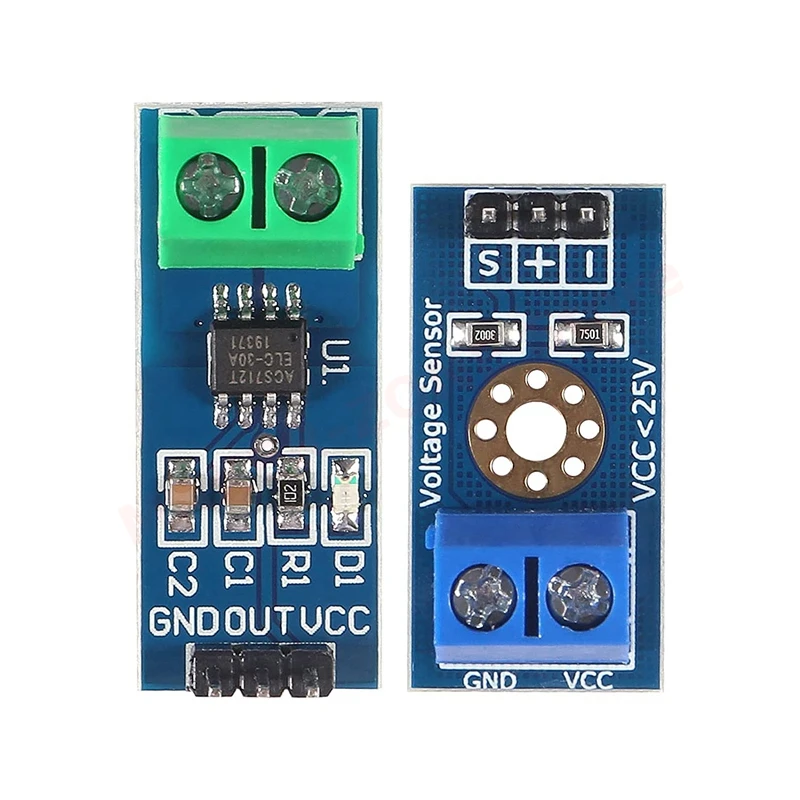

Module de capteur de tension

– Plage d’entrée de tension: DC0-25V

– Plage de détection de tension: DC0.02445V-25V

– Résolution analogique de tension: 0.00489V

– Connecteur d’entrée CC: cathode de borne connectée à VCC, pôle négatif GND

– Interface de sortie: “+” puis 5/3.3V, “-” puis GND, “s” puis les broches pour Arduino AD

Module capteur de courant

– Les puces du capteur actuel: ACS712ELC

– Gamme de courant: 30A

– Alimentation 5V à broches, indicateur de puissance embarqué;

– Le module peut mesurer les 30 ampères positifs et négatifs, correspondant à la sortie analogique 66mV / A;

– Aucun courant d’essai par la tension de sortie n’est VCC / 2;

– Remarque: ACS712 est basé sur le principe du test Hall, veuillez utiliser ce champ
