Capteur documents Heroes Tech PCB Ardu37DIY. – Test et Avis

.
.

Points Clés

Description

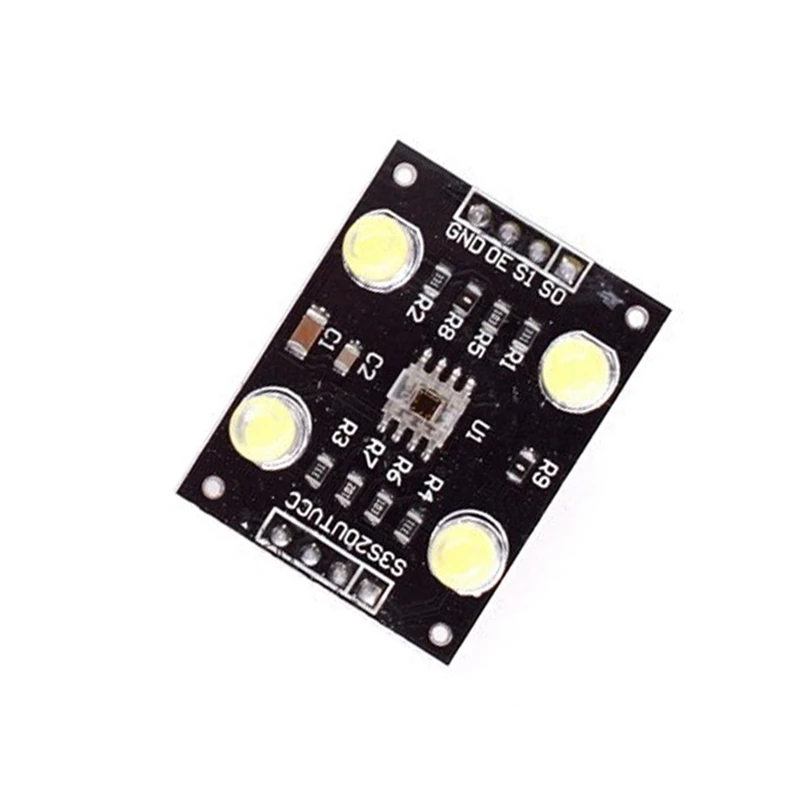

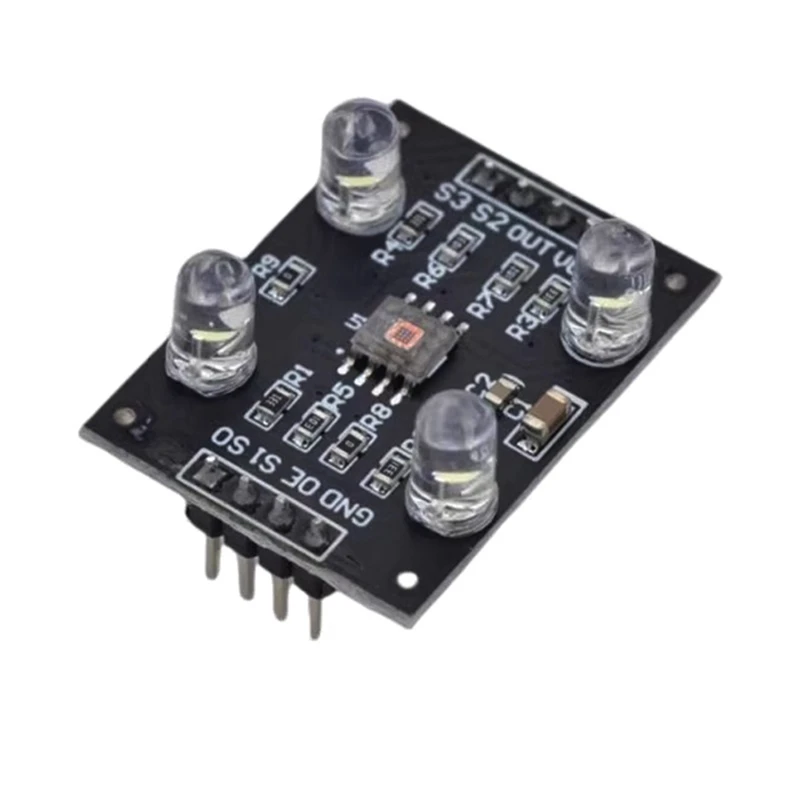

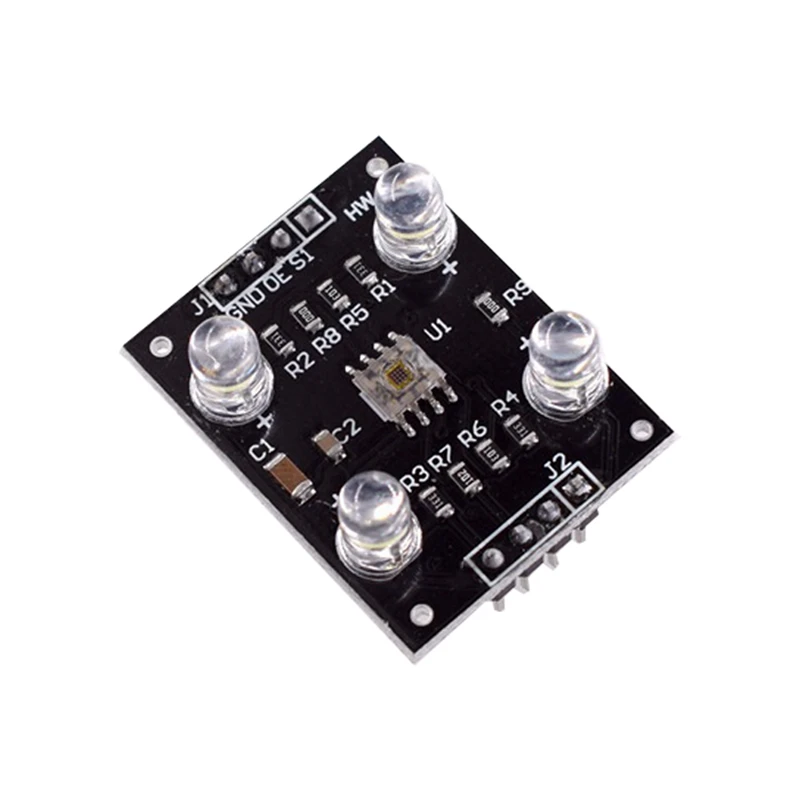

Capteur de couleur TCS3200 pour Ardu37DIY

Le capteur de couleur TCS3200 Heroes Tech PCB est un dispositif intégré avec une puce de montage en surface SOIC TCS230 à 8 broches. Cette puce dispose de 64 photodiodes, divisées en quatre types de couleurs. Il y a 16 photodiodes avec un filtre rouge, 16 photodiodes avec un filtre vert, 16 photodiodes avec un filtre bleu et 16 photodiodes sans filtre. Ces photodiodes permettent de détecter différentes informations optiques.

Les avantages de ce capteur de couleur sont multiples. Tout d’abord, les photodiodes sont décalées pour minimiser la non-uniformité du rayonnement incident, améliorant ainsi la précision de la reconnaissance des couleurs. De plus, les 16 photodiodes de même couleur sont connectées en parallèle et uniformément réparties dans le réseau de diodes, éliminant ainsi les erreurs de positionnement des couleurs.

Le capteur fonctionne grâce à deux broches programmables qui permettent de sélectionner dynamiquement le filtre souhaité. Il offre une plage de fréquence de sortie de 2Hz à 500kHz, et les utilisateurs peuvent également choisir entre différents facteurs d’échelle de sortie, 100%, 20% ou 2%, ainsi qu’un mode de mise hors tension.

Caractéristiques techniques

• Couleur: noir
• Matériel: PCB
• Dimensions: PCB dimensions: 31.6(mm) x 24.4(mm)

Images

Avis des clients

Il n’y a pas encore d’avis sur ce produit.

Notre avis

Nous n’avons pas encore testé ce produit, cependant, d’après sa description, il présente plusieurs avantages intéressants. Tout d’abord, sa compatibilité avec une alimentation de 3 à 5V permet une utilisation flexible. De plus, ses fonctionnalités d’interférence anti-lumière et de contrôle de LED blanche facilitent la détection précise des couleurs.

Cependant, il convient de noter que ce capteur est destiné à un usage spécifique dans le cadre de projets Arduino et DIY. Il est important de bien comprendre ses caractéristiques et limitations avant de l’utiliser.

FAQ

Quelle est la plage de fréquence de sortie du capteur TCS3200 ?

La plage de fréquence de sortie typique du capteur TCS3200 est de 2Hz à 500kHz. Les utilisateurs peuvent également sélectionner deux broches programmables pour ajuster le facteur d’échelle de sortie.

Quelles sont les dimensions du capteur de couleur Heroes Tech PCB pour Ardu37DIY ?

Le capteur de couleur Heroes Tech PCB pour Ardu37DIY a des dimensions de 31.6(mm) x 24.4(mm).

Qu’est-ce qui est inclus dans l’emballage du capteur de couleur Heroes Tech PCB pour Ardu37DIY ?

L’emballage comprend 1 capteur de reconnaissance des couleurs. Les autres produits ne sont pas inclus.

Quelle est la tolérance d’erreur de mesure autorisée pour ce capteur ?

La tolérance d’erreur de mesure autorisée est de +/- 1-3cm pour ce capteur de couleur.
