« Capteur d’humidité du cuir chevelu foliaire » – Test et Avis

Spécification:


Origine: Chine continentale

Capteur utilisant FR-04 matériau double face, zone 5.0*4.0cm, et traitement de surface nickelé, avec plus de performances sur la résistance à l’oxydation, la conductivité et la vie;

Sortie de comparateur, signal propre, bonne forme d’onde, capacité d’entraînement, plus de 15ma.

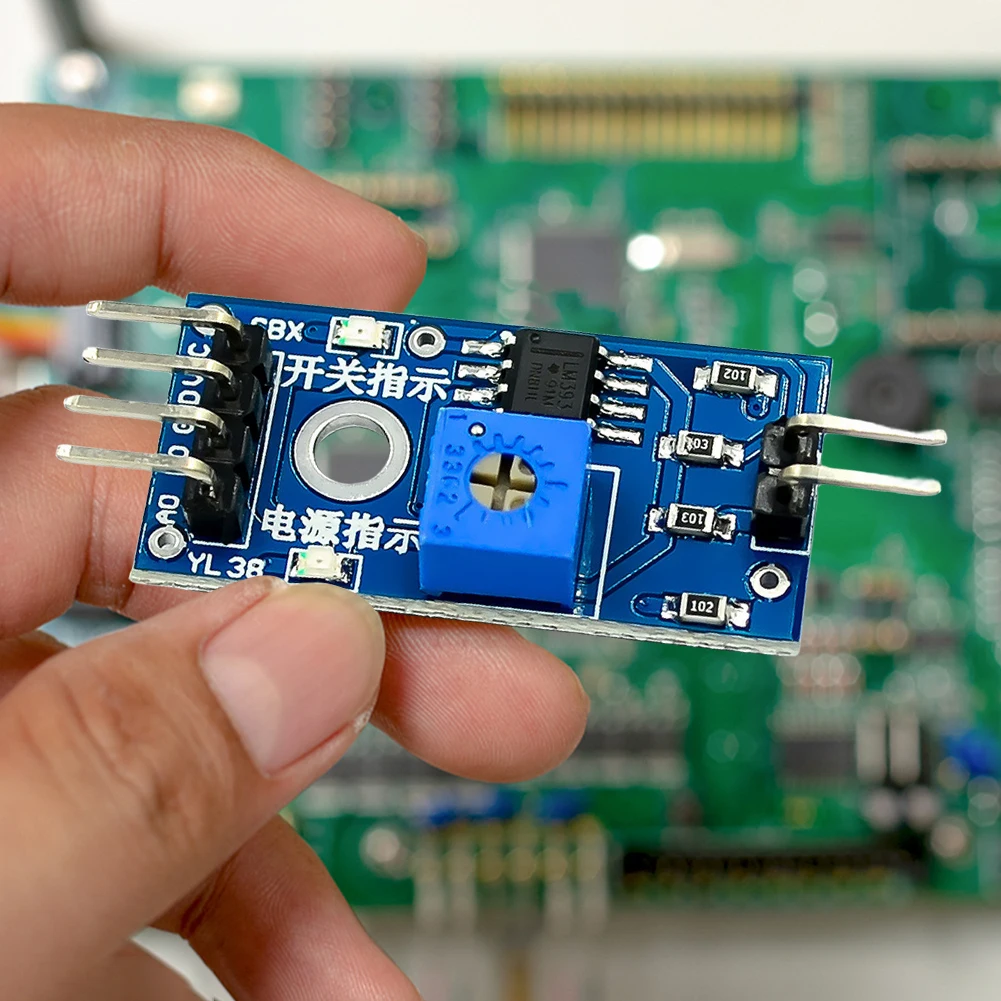

Avec potentiomètre pour ajuster la sensibilité;

Tension de fonctionnement 3.3V-5V

Forme de sortie: sortie de commutation numérique (0 et 1) et sortie de tension analogique A0;

Avec trous de boulons fixes pour une installation facile;

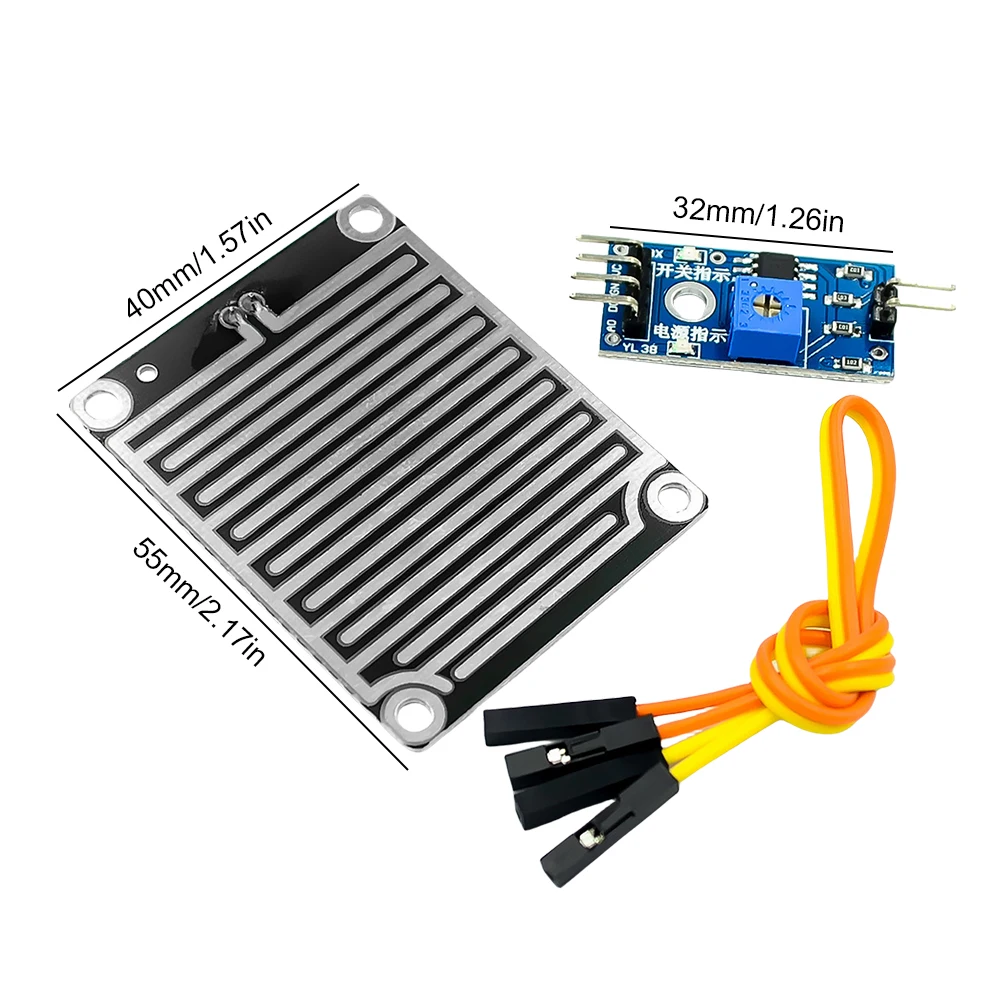

Taille: 55*40*5mm/2.15*1.56*0.2in

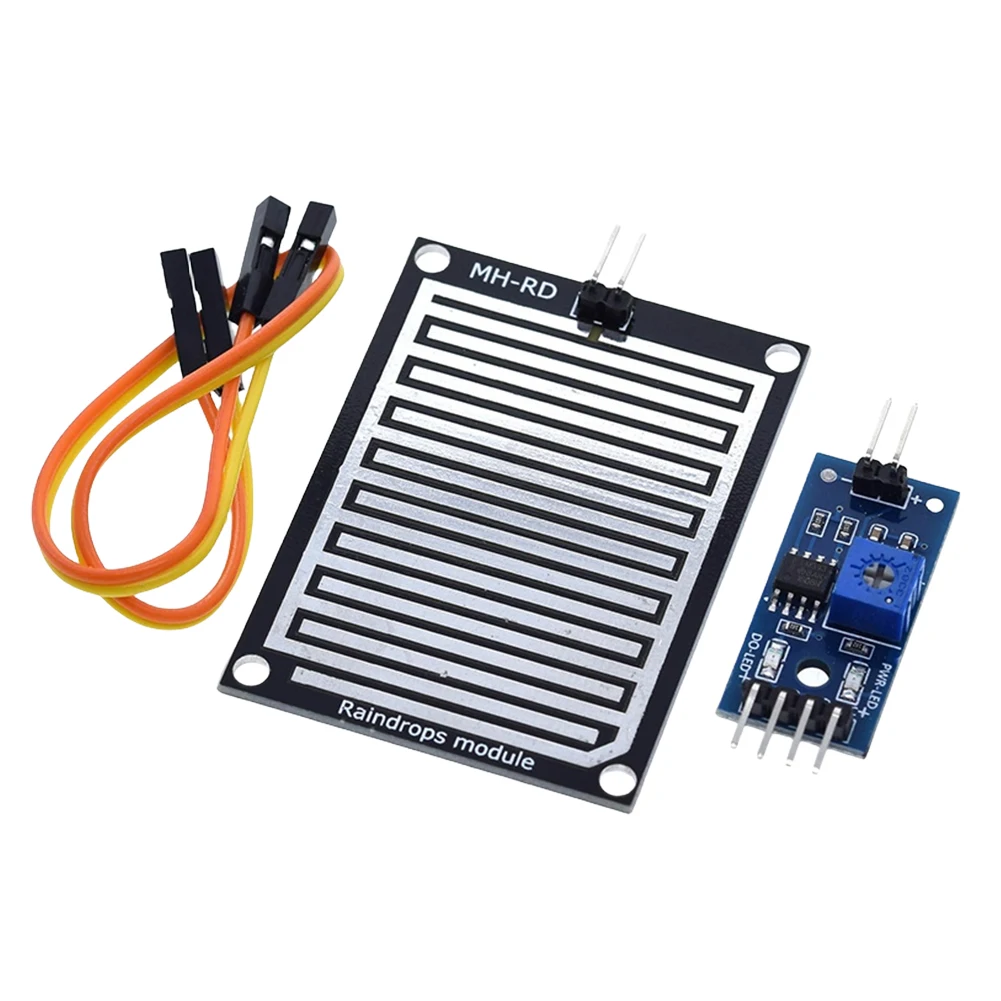

Utiliser un comparateur de tension large LM393

Utilisation du produit:

Kit robot, goutte de pluie, capteur de pluie, peut être utilisé pour surveiller diverses conditions météorologiques et converti en signal numérique et sortie AO.

Description de fonction:

Connectez l’alimentation 5V, l’indicateur d’alimentation est allumé, lorsqu’il n’y a pas de goutte d’eau sur la carte du capteur, la sortie DO est élevée, l’indicateur de commutateur est éteint.

Quand il y a une goutte d’eau sur la carte de détection, la sortie DO est de bas niveau, interrupteur voyant lumineux, brosse la goutte d’eau sur elle, et il retourne à l’état de sortie de haut niveau.

Sortie analogique AO, peut être connectée au port AD du microcontrôleur pour détecter la taille des gouttes de pluie sur celui-ci.

La sortie numérique DO TTL peut également être connectée au microcontrôleur pour détecter s’il y a de la pluie.

Mode de câblage:

1. VCC: connecté à l’alimentation positive (3-5V)

2. GND: connectez l’alimentation négative

3. D0: sortie de signal de commutateur TTL

4. A0: Sortie de signal analogique

Liste d’expédition:

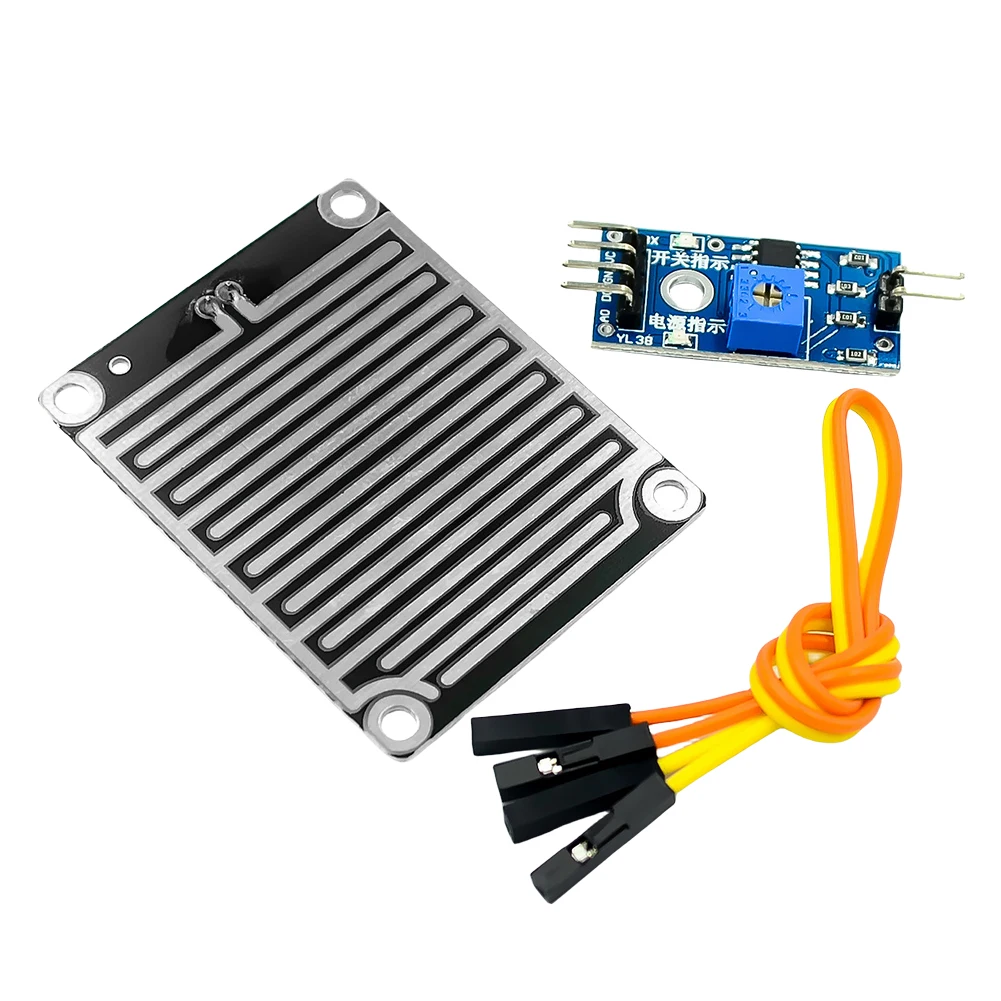

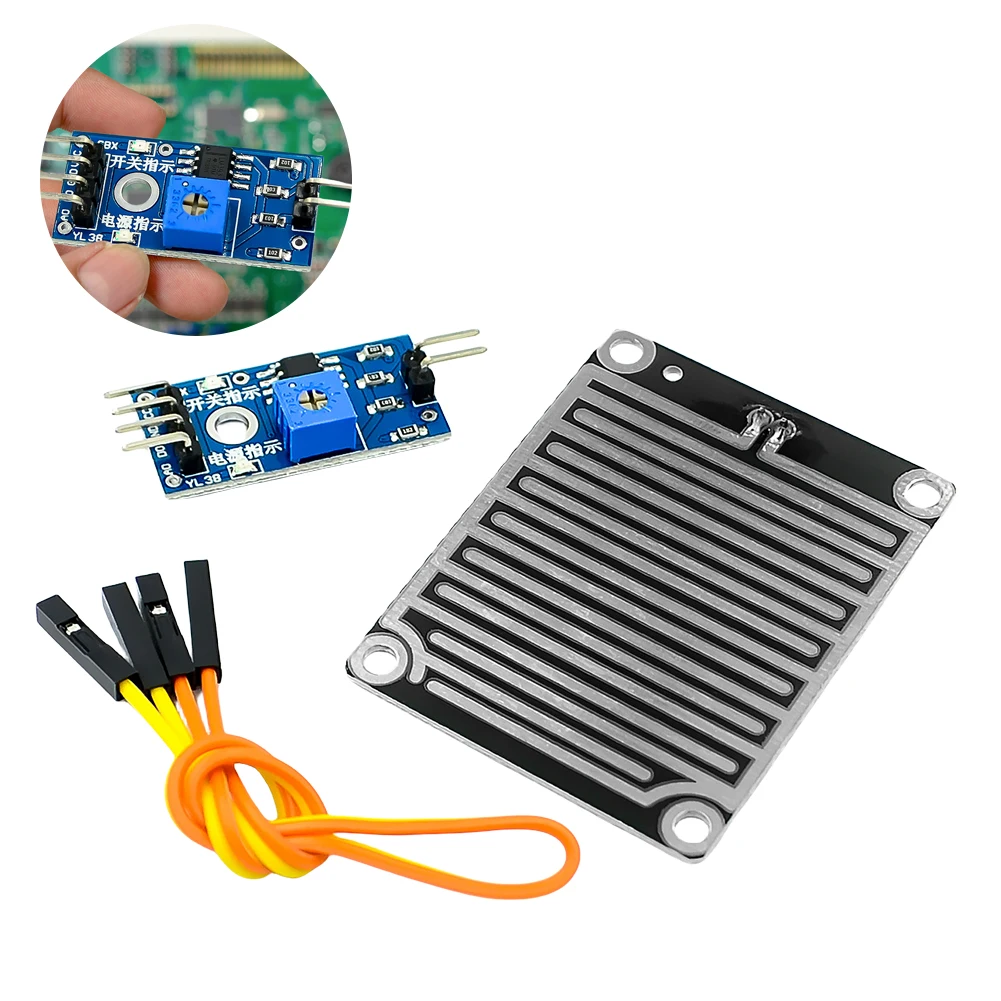

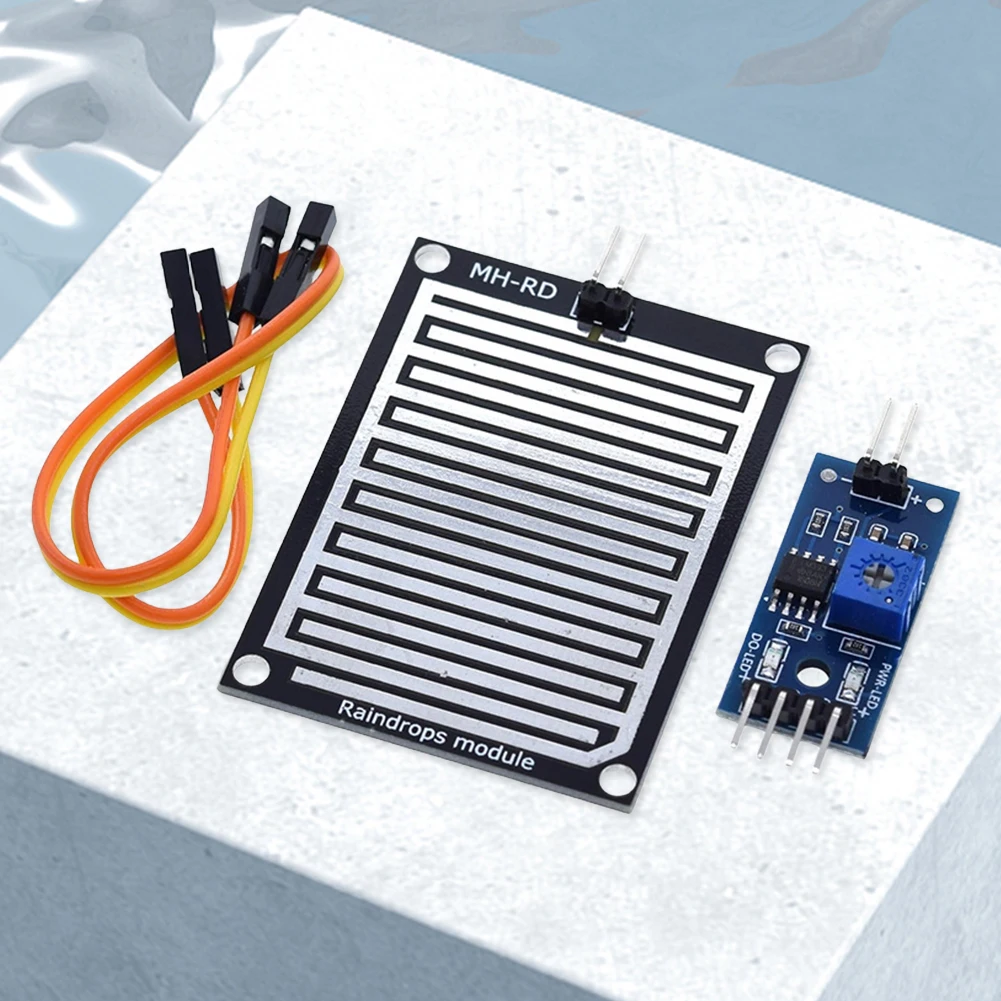

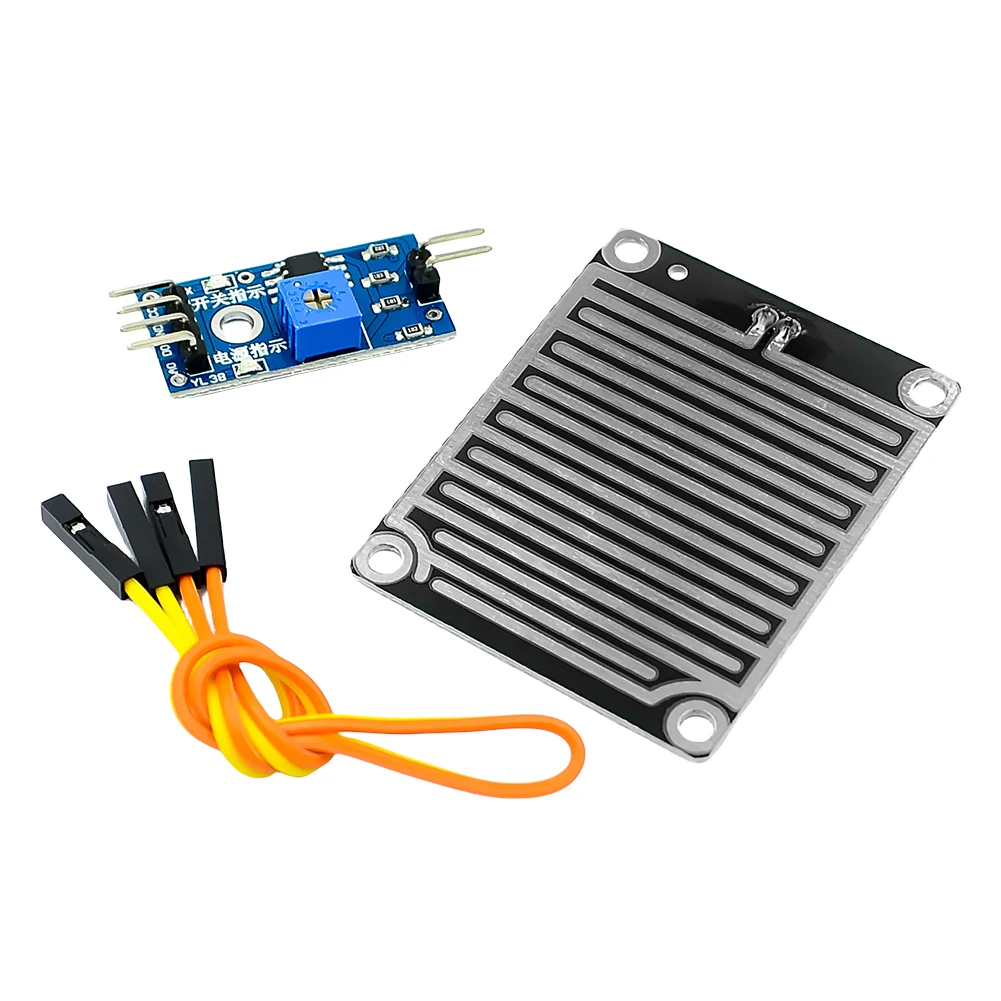

1. Comme indiqué sur l’image de la carte du capteur de goutte de pluie et de la carte de contrôle chacun

2. 20cm DuPont ligne 2, câblage pratique

Remarque:
En raison des différents écrans et de l’effet de lumière, la couleur réelle de l’article peut être légèrement différente de la couleur affichée sur les photos. Merci!
Veuillez permettre un écart de mesure de 1 à 2cm en raison de la mesure manuelle.

1 * Carte de capteur de goutte de pluie + carte de contrôle

Câble Dupont 2*20cm
