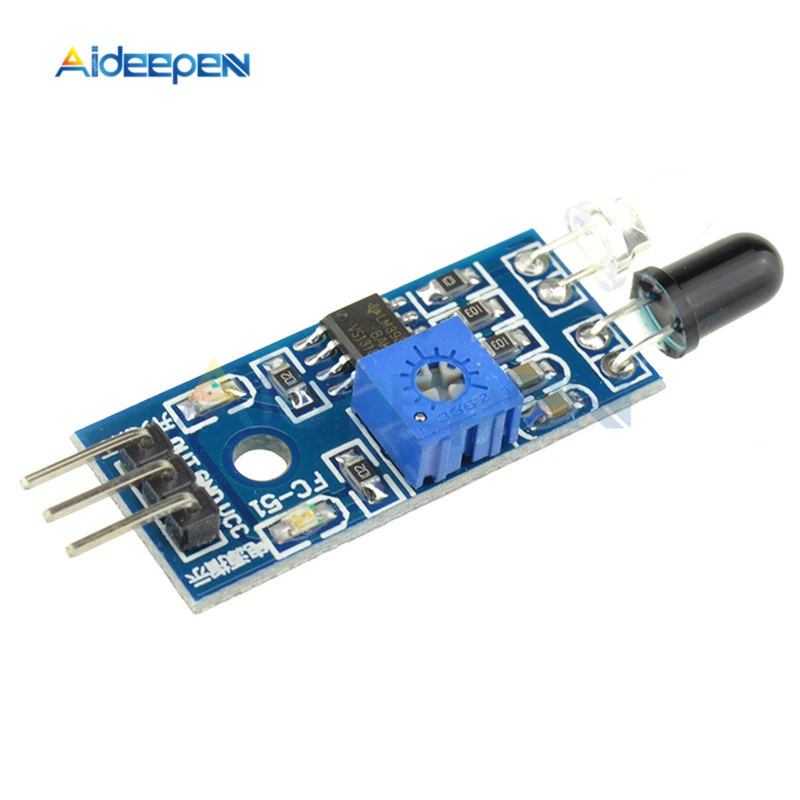

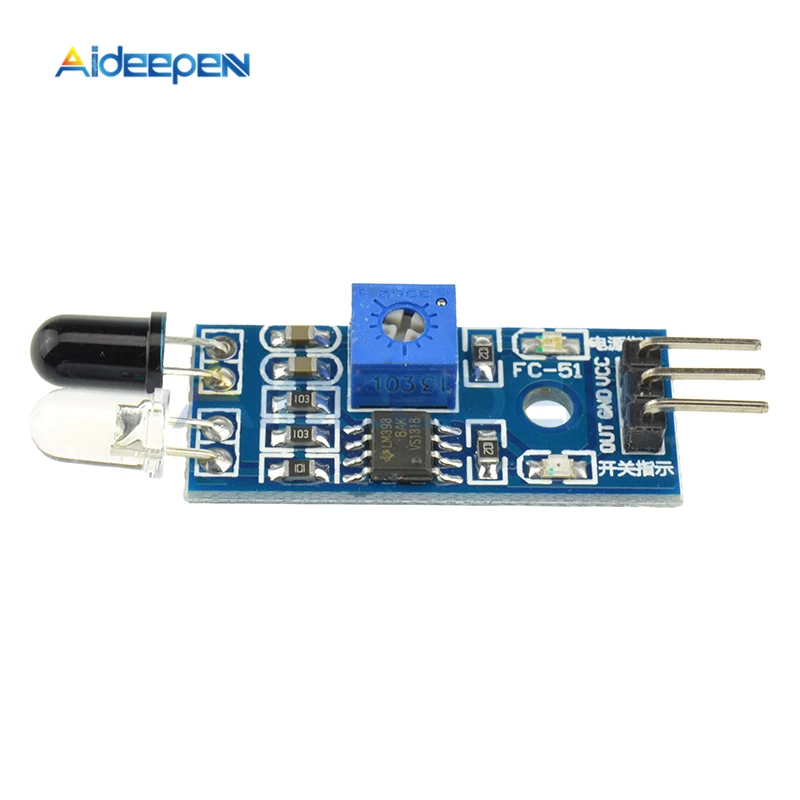

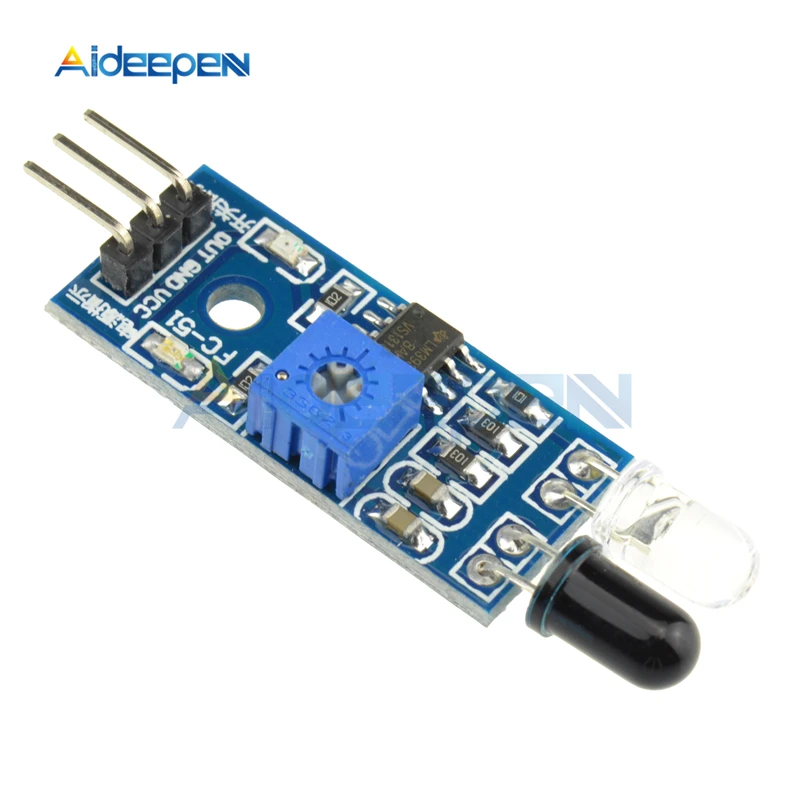

Capteur d’Évitement d’Obstacles Infrarouge pour Arduino – Test et Avis

Le module de capteur de lumière a une forte adaptabilité à l’environnement, ayant une paire d’émetteur et de récepteur infrarouges, l’émetteur lance une certaine fréquence infrarouge, lorsqu’il rencontre un obstacle dans la direction de détection, le récepteur infrarouge est réfléchi par le tube récepteur, après traitement à travers le circuit comparateur, Le voyant vert s’allume alors que le signal numérique de sortie de l’interface de sortie du signal (un signal de bas niveau) peut être réglé via la distance de détection du bouton du potentiomètre, la plage de distance effective 2 ~ 30cm, tension de fonctionnement est de 3.3V-5V. La plage de détection du capteur peut être ajustée par le potentiomètre, avec peu d’interférences, facile à assembler, fonctionnalités faciles à utiliser, peut être largement utilisé pour éviter les obstacles du robot, le comptage de la ligne d’assemblage de la voiture d’évitement d’obstacles et le suivi de la ligne noir et blanc et de nombreuses autres occasions.

Paramètre:

• Lorsque le module détecte un obstacle devant le signal, les niveaux de voyant vert de la carte de circuit imprimé tout en continuant le port de sortie du signal bas, le module détecte la distance 2 ~ 30cm, angle de détection 35 °, la distance peut détecter le contrôle du potentiel à ajuster, ajuster le potentiomètre dans le sens des aiguilles d’une montre, la distance de détection augmente; Potentiomètre de réglage dans le sens antihoraire, la distance de détection diminue.
• Détection de réflexion infrarouge active du capteur, réflectivité cible et forme de la distance de détection de la clé. La distance de détection minimale qui noir et blanc max; petite zone de la distance de l’objet est petite, une grande zone de la Grand.
• Le port de sortie du module OUT peut être directement connecté au port IO du microcontrôleur peut également être piloté directement sur un relais 5V; Connexion: VCC-VCC; GND-GND; OUT-IO
• Le comparateur utilisant LM393, stabilité du travail;
• Peut être une alimentation CC 3-5V pour le module. Lorsque l’alimentation est allumée, le voyant d’alimentation rouge;
• Avec trous de vis de 3mm pour un montage facile, installation;
• La taille du circuit imprimé: 3.2CM * 1.4CM
• Chaque module dans la livraison a la tension de comparateur de seuil réglable par l’intermédiaire du potentiomètre, circonstances spéciales, svp n’ajustent pas le potentiomètre.

Interface:

• VCC externe 3.3V-5V tension (5v microcontrôleur et peut être directement connecté à 3.3v MCU);
• GND un GND externe;
• interfaces de sortie numérique de petite carte OUT (0 et 1);

Aucun avis de clients n’est disponible pour le moment.

Notre avis sur le Capteur d’Évitement d’Obstacles à Infrarouge IR est le suivant:

• Avantages:
• Facile à assembler et à utiliser
• Distance de détection ajustable
• Adaptabilité à l’environnement
• Inconvénients:
• Pas d’avis de clients disponibles

Aucune question fréquemment posée n’est disponible pour le moment.
