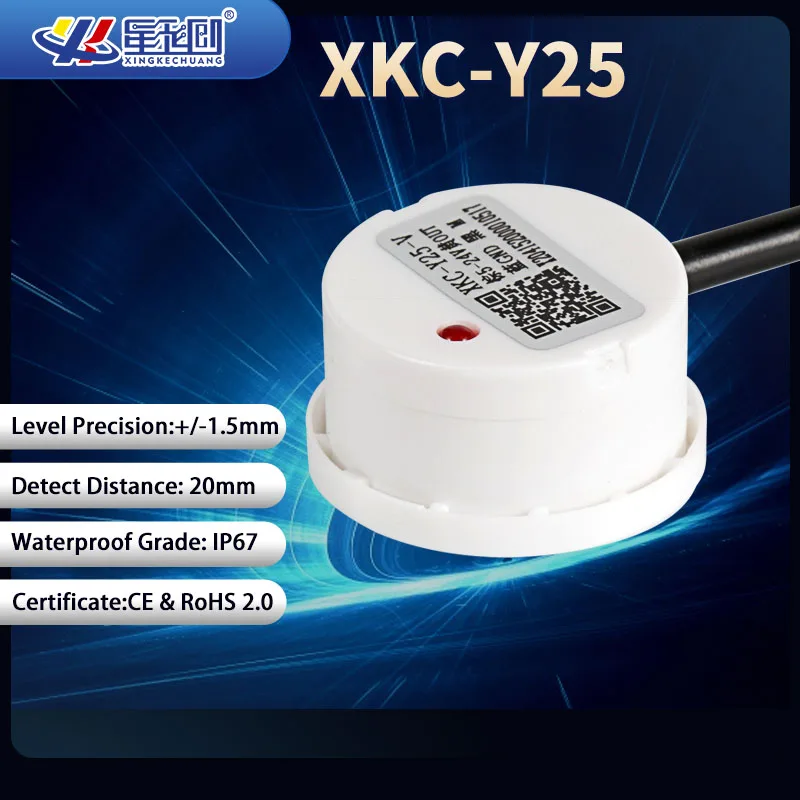

Capteur de niveau d’eau compatible 24V – Test et Avis

.
.

Points Clés

• Capteur de niveau sans contact pour la détection de liquide dans des conteneurs non métalliques
• Quatre interfaces de sortie de signal : haut et bas niveau, NPN, PNP, RS485
• Résistant aux acides forts, alcalis et liquides corrosifs
• Détection précise du niveau de liquide
• Haute sensibilité et grande capacité anti-interférence
• Compatible avec une tension d’alimentation de 5-24V
• Convient à divers conteneurs non métalliques
• Structure électronique pure et durabilité élevée
• Certifications CE et ROHS 2.0

Présentation du modèle

Les produits de la série XKC-Y25-XXX sont spécialement développés pour la détection de niveau de liquide de conteneurs non métalliques. Cette série de capteurs de niveau de liquide a quatre interfaces de sortie de signal, qui sont interface de sortie de niveau haut et bas, interface de sortie NPN, interface de sortie PNP, interface de sortie RS485; les quatre types de modes de sortie correspondent aux quatre types suivants:

• Interface de sortie haut et bas niveau-Modèle: XKC-Y25-V
• Interface de sortie NPN — Modèle: XKC-Y25-NPN
• Interface de sortie PNP — Modèle: XKC-Y25-PNP
• Interface de sortie RS485 — Modèle: XKC-Y25-RS485

Caractéristiques du produit

• Le capteur de niveau de liquide sans contact convient à la paroi extérieure des récipients non métalliques sans contact direct avec le liquide
• Détection précise et stable du niveau d’eau bouillante
• Structure de circuit électronique pure, mode de fonctionnement non mécanique, performances stables et durabilité
• Haute stabilité, haute sensibilité, forte capacité anti-interférence
• Compatible avec tous les adaptateurs d’alimentation 5-24V sur le marché
• Pénètre divers conteneurs non métalliques (plastique, verre, céramique) avec une distance de détection de jusqu’à 20mm
• Mode de sortie collecteur ouvert, large plage de tension (5-24V)

Produit paramètre

• Voltage d’alimentation (Vin): DC5-24V
• Exigences d’ondulation de puissance: ≤ 200 mv
• Courant électrique: 5mA
• Réponse tim:500mS
• Température de fonctionnement: -20 ~ 80 ℃
• Épaisseur d’induction: ≤ 20mm (épaisseur de paroi du conteneur)
• Précision du niveau de liquide: ± 1.5mm
• Longueur de ligne: 500MM (± 10MM) (personnalisable)
• Borne sequen: Marron (alimentation positive), jaune (sortie de signal), Bleu (puissance négative), noir (terminal COM)
• Matériel: PC V0 Matériau ignifuge
• Imperméable
• Interprète: IP67
• Certification standard de sécurité: CE
• Certification de protection de l’environnement: ROHS 2.0

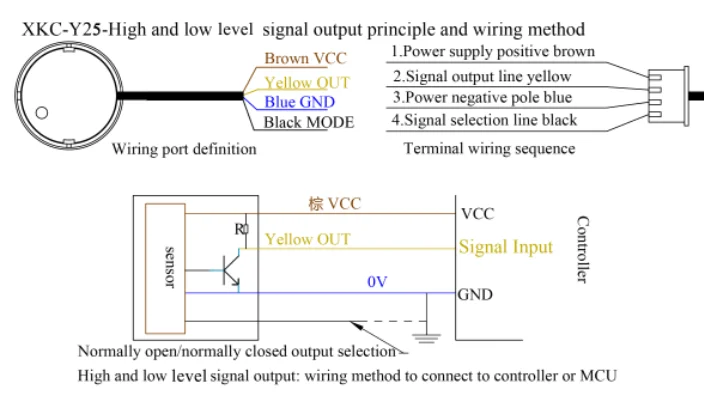

Principe de sortie et méthode de câblage recommandée

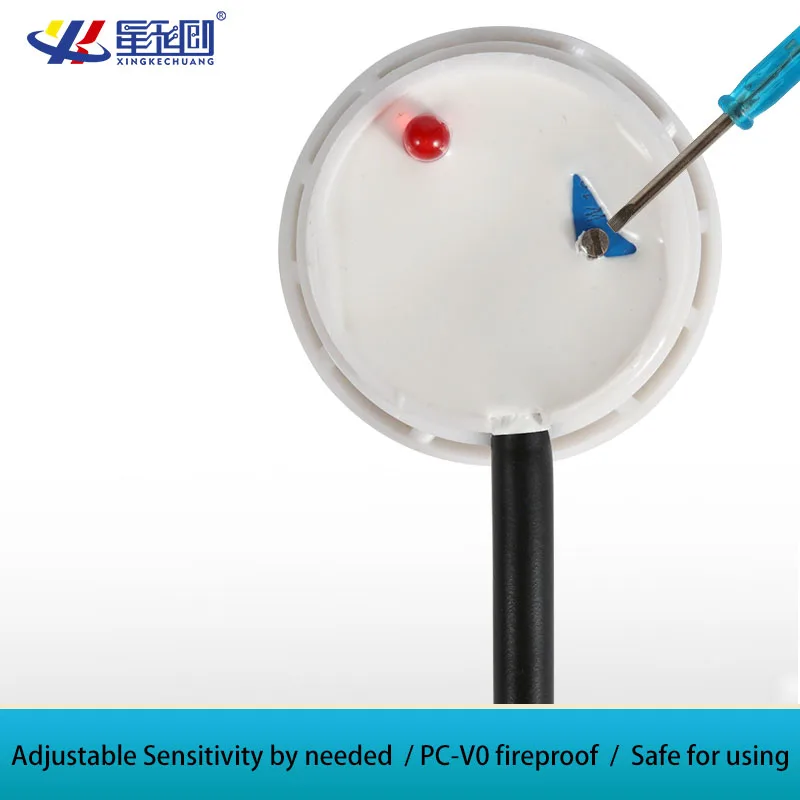

Réglage de la sensibilité

S’il ne peut pas être détecté ou si le niveau de liquide détecté est trop élevé à partir du capteur Y25. Ouvrez le couvercle arrière du capteur et utilisez un petit tournevis pour régler le bouton de sensibilité. Il existe deux méthodes de réglage:
