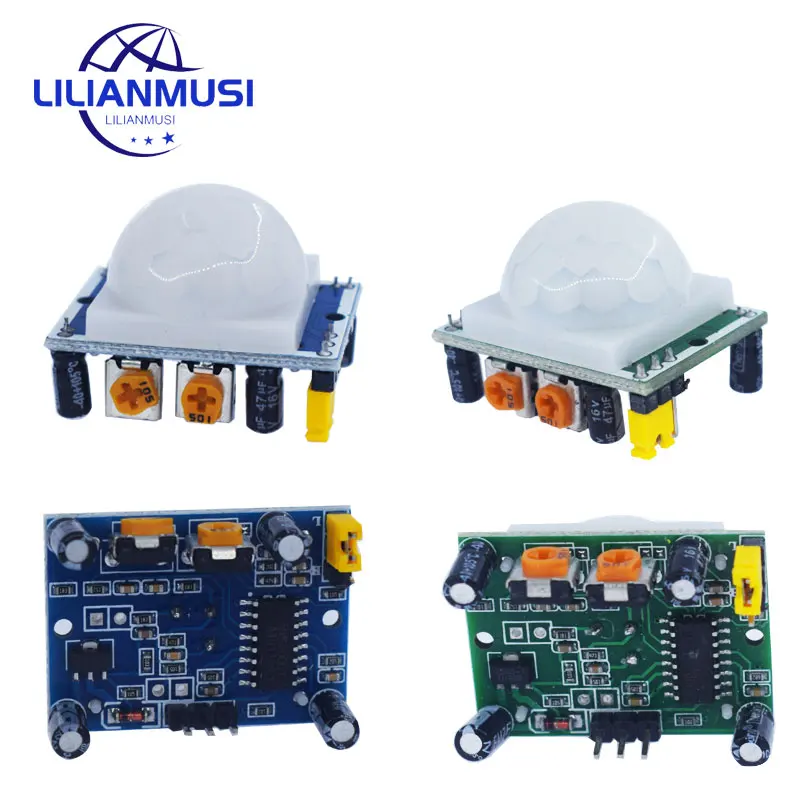

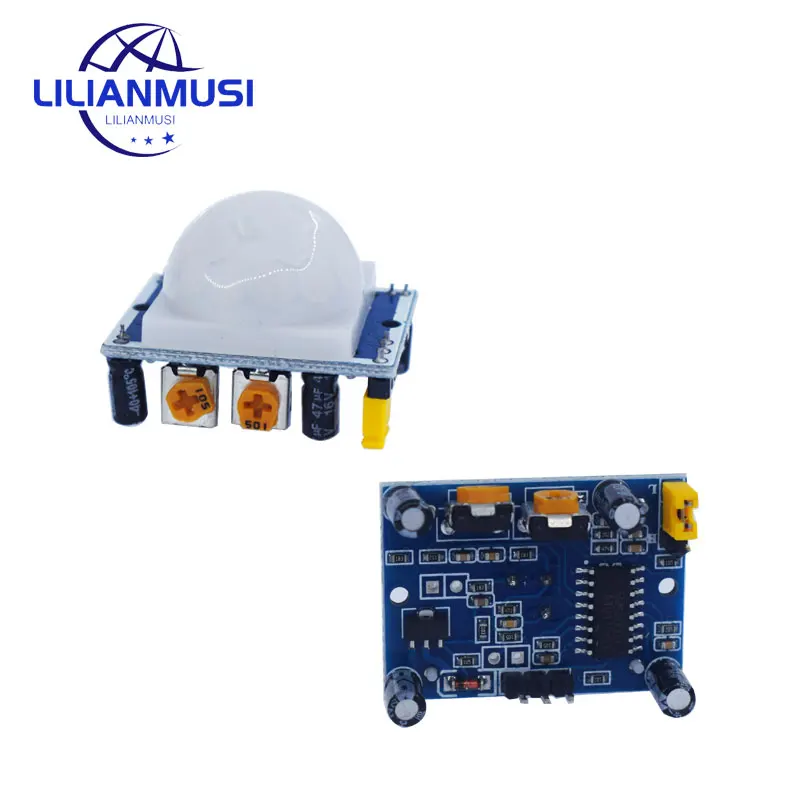

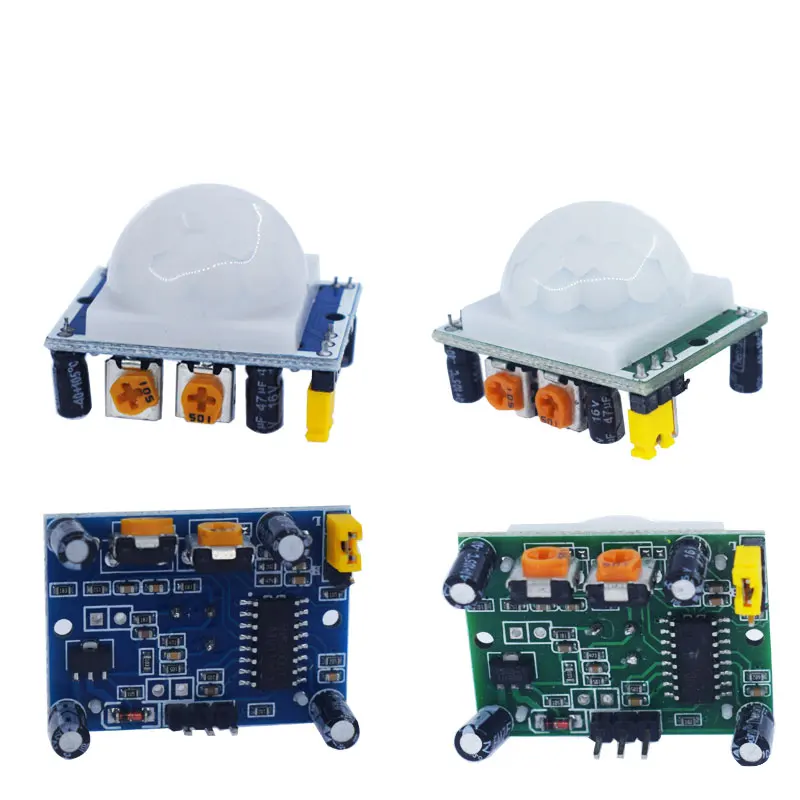

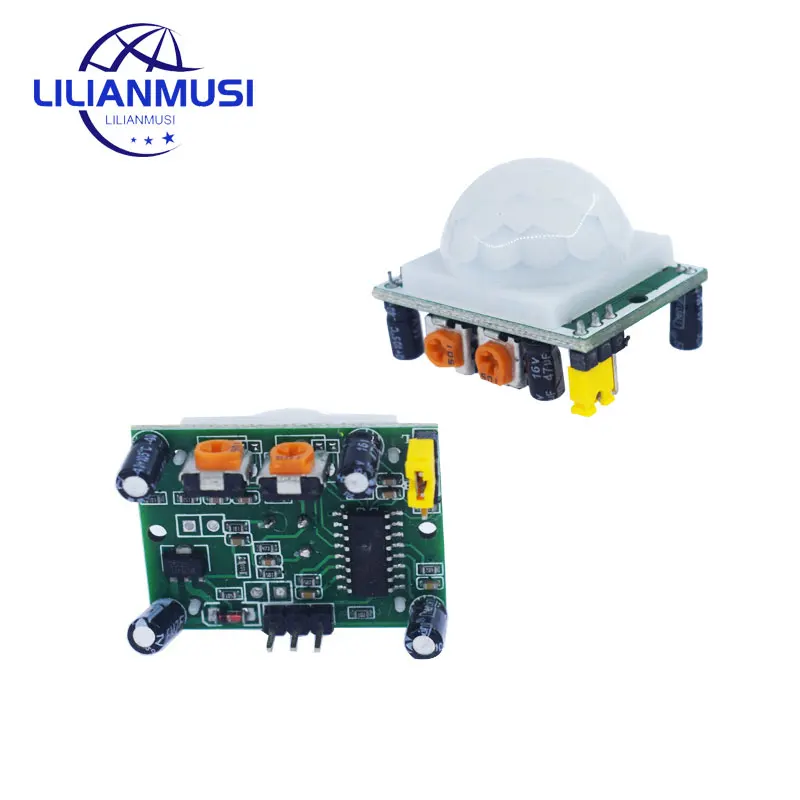

Test et avis sur le HC-SR501

Table of Contents

Points Clés

Tension de fonctionnement	DC5V à 20V
Consommation d’énergie statique	65
Niveau de sortie	Haute 3.3V, faible 0V
Temps de retard	Réglable (0.3 sec ~ 18 sec)
Temps d’embargo	0.2 secondes
Mode de déclenchement	L non répétable, H peut être répété
Gamme d’induction	Angle de cône de moins de 120 degrés, jusqu’à 7 mètres
Température de travail	-15 ~ + 70
Dimensions PCB	32*24mm, trou de vis 28mm, diamètre de vis 2mm

Automatique: lorsque quelqu’un entre dans la plage de détection est entrée haut niveau, les personnes quittant la
plage d’induction est automatiquement retardée fermeture haut niveau. Sortie de bas niveau.
Contrôle de la lumière (facultatif): module pour mettre de côté un emplacement, vous pouvez définir le contrôle de
la photo, ou une lumière forte pendant la journée sans induction. Le contrôle de la lumière est une fonction optionnelle,
la photorésistance d’usine n’est pas installée. Si vous le souhaitez, veuillez acheter la photorésistance installée.
Deux modes de déclenchement: L non reproductible, H peut être répété. L’option Jumper est par défaut H.

Mode de déclenchement non répétable: après la sortie du capteur à haut niveau, le temps de retard est écoulé,
la sortie passe automatiquement du niveau haut au niveau bas.
Peut répéter la manière déclenchée: cette sortie d’induction haut niveau Hou, dans le paragraphe de temps de retard
à l’intérieur, si a l’homme dans sa gamme d’induction dans les activités, sa sortie sera a été maintenue à haut
niveau, jusqu’à ce que les gens ont quitté Hou seul retard sera haut niveau devient bas niveau (La détection
du module d’induction à l’homme de chaque fois les activités Hou prolongera automatiquement un paragraphe
de temps de retard, et enfin une fois les activités du temps pour le temps de retard des points de départ).

Temps de panne d’induction (réglage par défaut: 0.2 sec): après chaque induction, la sortie du module d’induction
(niveau haut bas), vous pouvez immédiatement définir un temps de panne, pendant ce temps, le capteur ne reçoit
aucun signal de capteur. Cette fonctionnalité peut être réalisée (sortie du capteur et temps de blocage) l’intervalle
entre les travaux, peut être appliquée aux produits de détection d’intervalle; en même temps cette fonction peut
inhiber diverses perturbations charge dans le processus de commutation.
