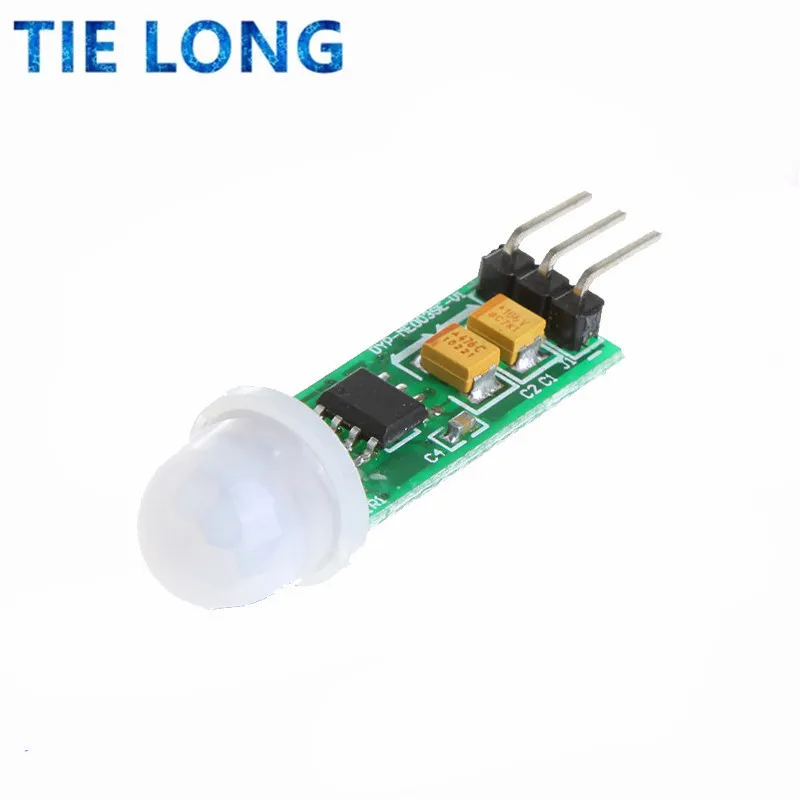

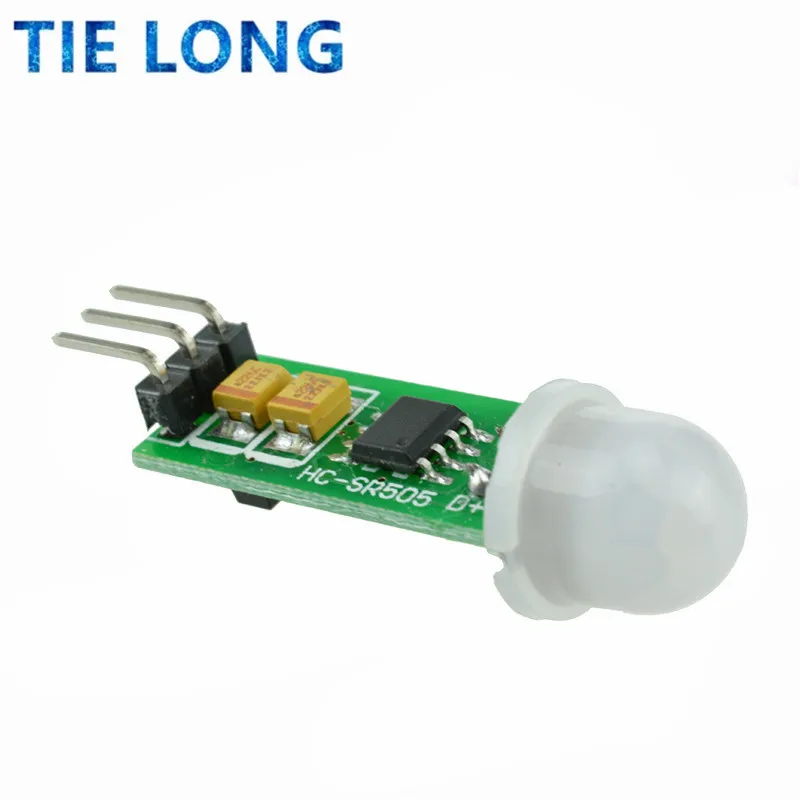

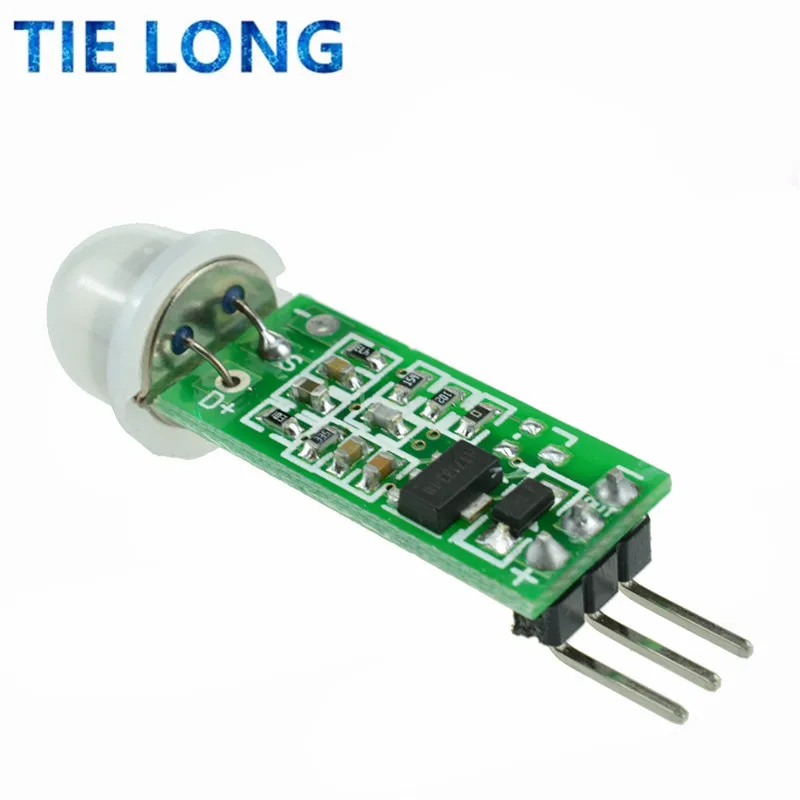

"Capteur de mouvement infrarouge miniature HC-SR505"

Blog > Capteur Infrarouge Arduino > “Capteur de mouvement infrarouge miniature HC-SR505” – Test et Avis

.
.

Test et avis sur le HC-SR505 Mini Capteur de Mouvement Infrarouge

Table of Contents

Points Clés

Voici les points importants à retenir sur le HC-SR505 Mini Capteur de Mouvement Infrarouge :

Paramètres techniques	Caractéristiques	Applications	Le paquet comprend
Gamme de tension de fonctionnement: DC4.5-20V Courant statique: <60uA Niveau de sortie: Élevé 3.3V/Faible 0V Déclencheur: déclencheur répétable (par défaut) Temps de retard: par défaut 8S + -30% PCB Dimensions: 10*23mm Angle d’induction: angle de cône <100 degrés Distance d’induction: 3 mètres Température de fonctionnement: -20 – + 80 degrés Dimensions de la lentille du capteur: Diamètre: 10 mm (par défaut)	Induction automatique Déclencheur répétable Large gamme de tension de fonctionnement Micropuissance Signal élevé de sortie	Lampes à induction Jouets capteurs corporels Produits de sécurité Automatisation et contrôle industriels Détection automatique des équipements électriques Contrôle automatique alimenté par batterie	1 x HC-SR505 Mini module de détection

Description du produit

Le HC-SR505 petit module de détection de corps est basé sur la technologie infrarouge. Il est utilisé dans divers équipements électriques à détection automatique, en particulier les produits de contrôle automatique alimentés par batterie. Ce capteur offre une haute sensibilité, une haute fiabilité et un mode de fonctionnement ultra-petit, ultra-basse tension.

Paramètres techniques

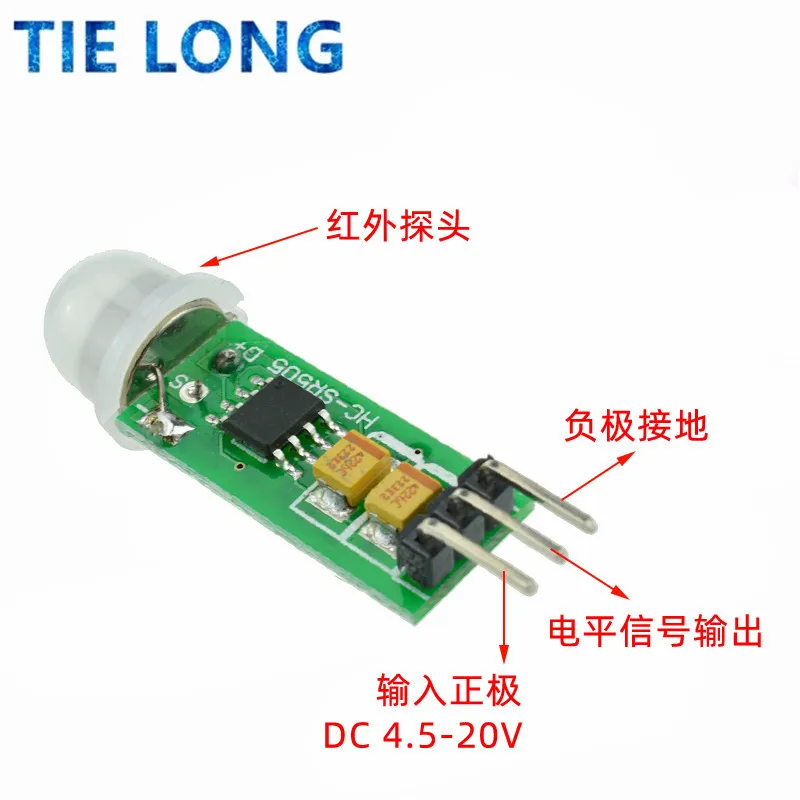

Gamme de tension de fonctionnement: DC4.5-20V
Courant statique: <60uA
Niveau de sortie: Élevé 3.3V/Faible 0V
Déclencheur: déclencheur répétable (par défaut)
Temps de retard: par défaut 8S + -30% (peut être une plage personnalisée de quelques dixièmes-dizaines de minutes)
PCB Dimensions: 10*23mm
