Points Clés
Caractéristiques | Avantages |
---|---|
Capteur de couleur TCS3200 intégré |
– Pratique pour une utilisation sur les cartes matricielles – Alimentation 3-5V – Anti-interférence lumineuse – Contrôle de l’allumage et de l’extinction de la LED blanche – Peut détecter la couleur des objets non lumineux |
Boîtier de montage en surface SOIC TCS230 à 8 broches |
– 64 photodiodes avec différents filtres – Précision de la reconnaissance des couleurs améliorée – Élimination des erreurs de position de couleur – Plage de fréquence de sortie ajustable |
Couleur: noir | – Fourni avec 1 capteur de reconnaissance des couleurs |
Description du produit
Capteur de reconnaissance des couleurs TCS230 TCS3200, 1 pièce, module de reconnaissance des couleurs, noir pour Arduino DIY, entrée DC 3-5V
- Capteur de couleur TCS3200 intégré
- Toutes les broches de la puce ont été sorties, et les broches sont standard 100mil (2.54mm), ce qui est pratique pour une utilisation sur les cartes matricielles
- Alimentation 3-5V
- Interférence anti-lumière
- LED blanche, peut contrôler l’allumage et l’extinction. Peut détecter la couleur de l’objet non lumineux
Le boîtier de montage en surface SOIC TCS230 à 8 broches, sur une seule puce, comporte 64 photodiodes. Ces diodes sont divisées en quatre types. 16
de la photodiode avec un filtre rouge; 16 photodiodes avec un filtre vert; 16 photodiodes avec un filtre bleu; les 16 restants sans aucun filtre,
peuvent toutes les informations optiques à travers.
La puce de photodiode sont décalées, il est possible que minimiser la non uniformité du rayonnement incident, augmentant ainsi la précision de la
reconnaissance des couleurs; d’autre part, la même couleur de la photodiode 16 est connectée en parallèle, uniformément répartie dans le réseau de
diodes, vous pouvez éliminer la couleur d’erreur de position. Fonctionne par deux broches programmables pour sélectionner dynamiquement le filtre
souhaité. Plage de fréquence de sortie typique du capteur de 2Hz à 500 kHz, les utilisateurs peuvent également sélectionner deux broches
programmables à 100%, 20% ou 2% du facteur d’échelle de sortie, ou mode de mise hors tension. Facteur d’échelle de sortie afin que la sortie du
capteur puisse être adaptée à différentes plages de mesure et augmente sa capacité d’adaptation. Par exemple, lorsque vous utilisez un compteur de
fréquence à basse vitesse, vous pouvez choisir une petite valeur de mise à l’échelle que la fréquence de sortie TCS230 et le compteur
correspondent.
- Couleur: noir
- Matériau: PCB
- Dimensions: PCB dimensions: 31.6(mm)x24.4(mm)
Contenu d’emballage
1 * capteur de reconnaissance des couleurs
Seul le contenu de l’emballage ci-dessus, les autres produits ne sont pas inclus.
Remarque: La réflexion de la lumière et différents affichages peuvent rendre la couleur de l’article dans l’image un peu différente de la vraie
chose. L’erreur de mesure autorisée est de +/- 1-3cm.

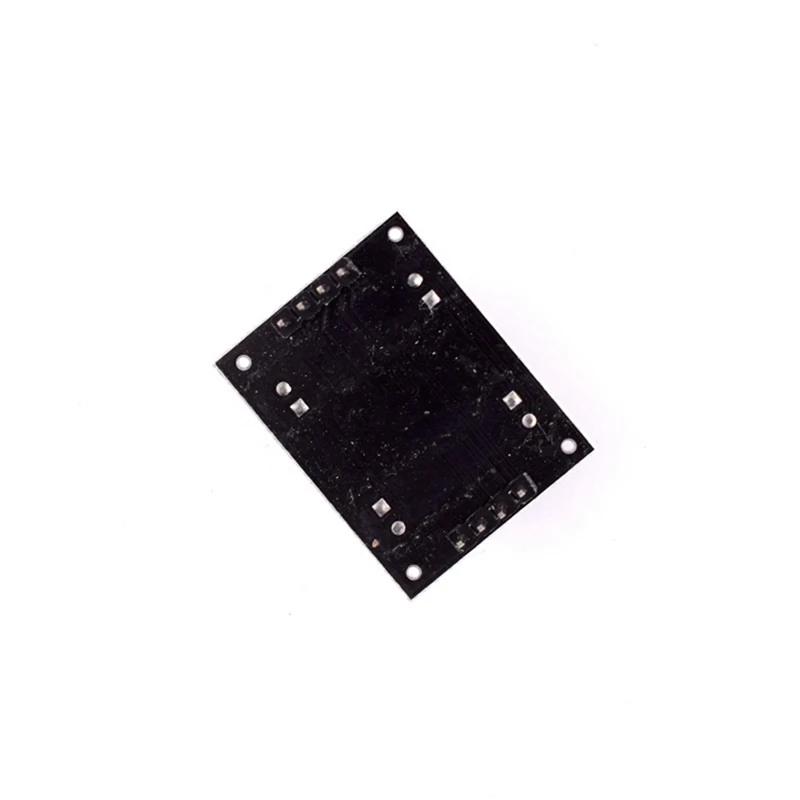

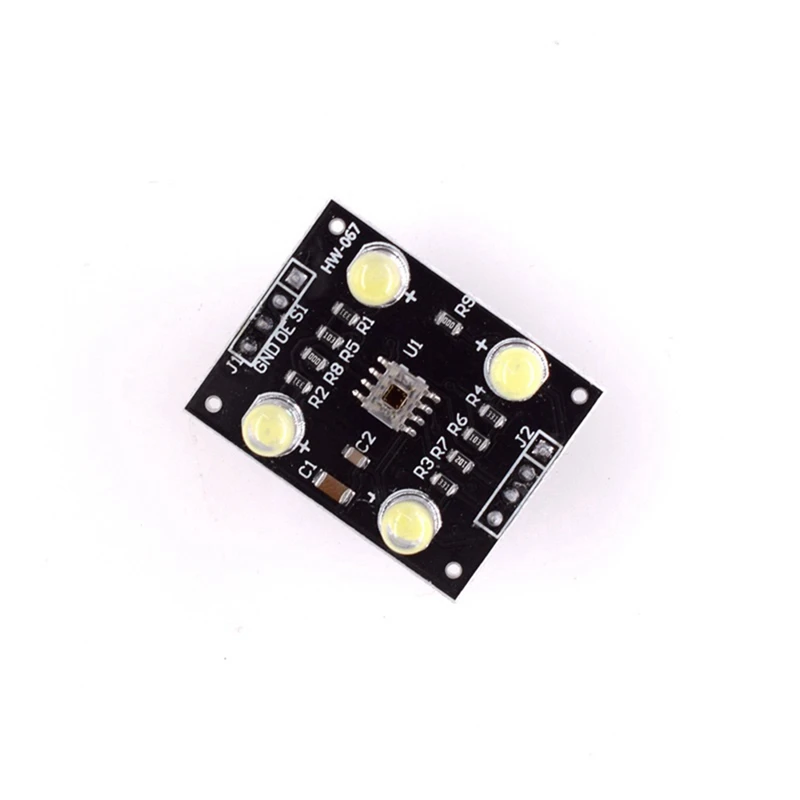

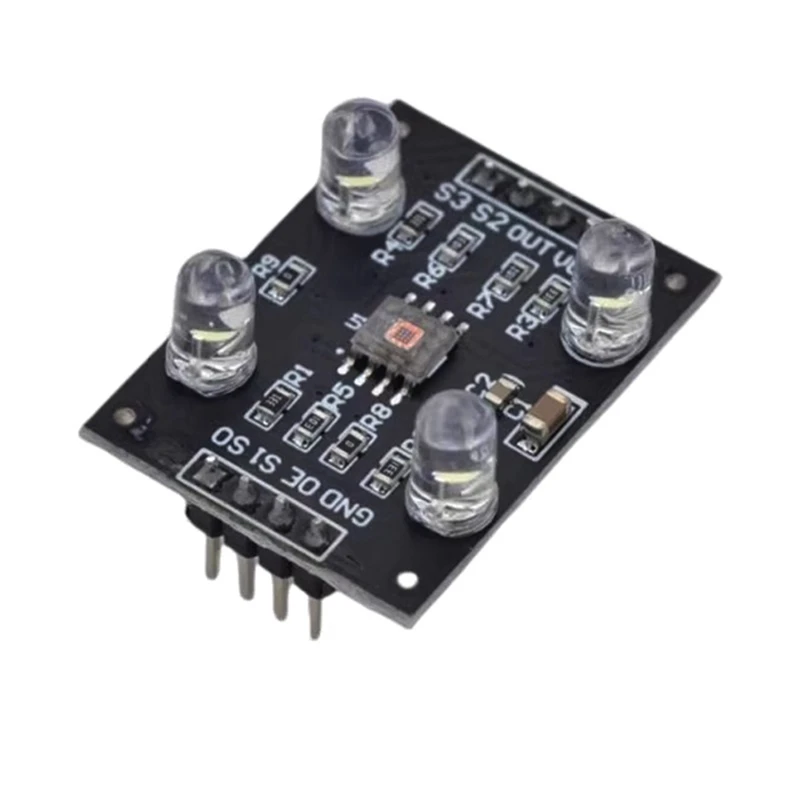

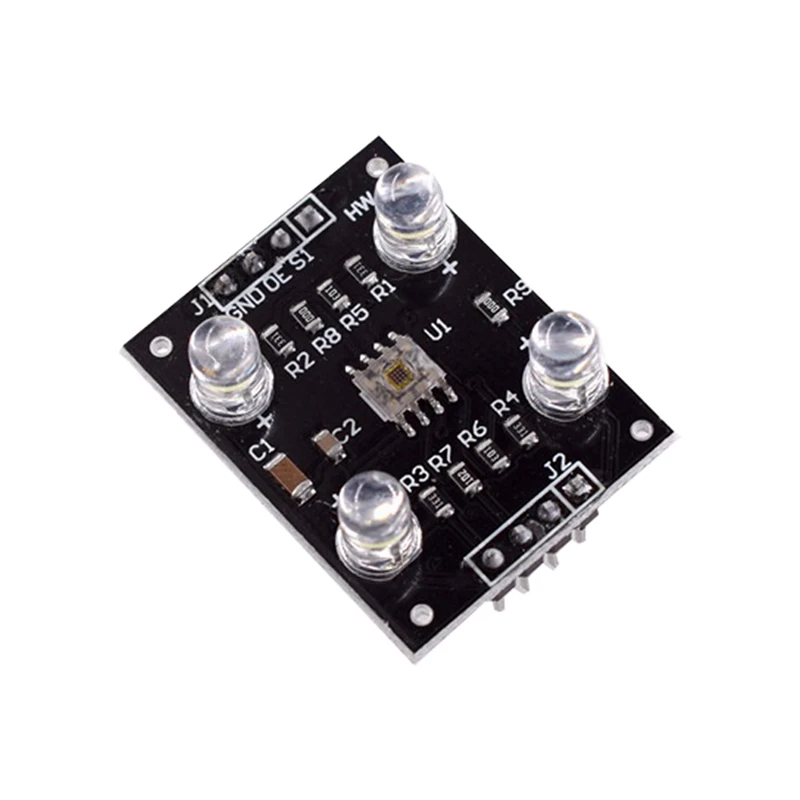

Photos du produit






Que pensent les clients du produit ?
Aucun avis disponible pour le moment.
Notre avis :
- Avantages :
- Facile à utiliser
- Précision de reconnaissance des couleurs élevée
- Inconvénients :
- Pas de documentation fournie
- Le prix est un peu élevé par rapport à d’autres capteurs similaires sur le marché
Notre avis sur le produit
Le capteur de documents Heroes Tech Black pour Ardu37DIY, TCS230, TCS3200 est un excellent choix pour les amateurs d’Arduino et les projets de
reconnaissance des couleurs. Il est équipé du capteur de couleur TCS3200 intégré qui offre une grande précision dans la reconnaissance des couleurs.
Les broches de la puce sont toutes sorties et sont standard 100mil (2.54mm), ce qui facilite son utilisation sur les cartes matricielles.
L’alimentation du capteur
