Capteur de distance ultrasonique à 4 et 5 broches – Test et Avis
Blog > Hc Sr04 >

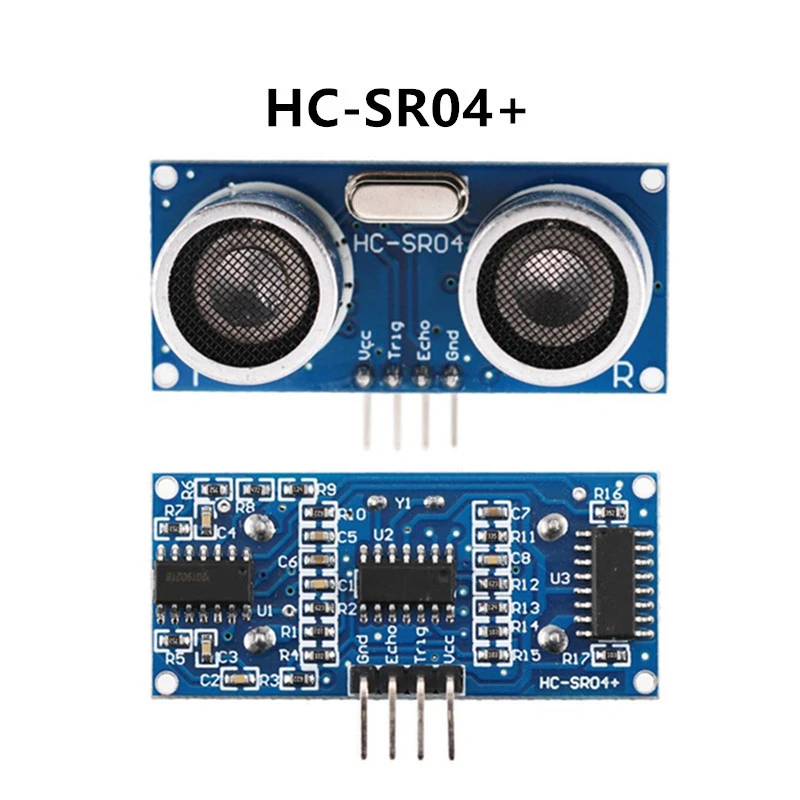

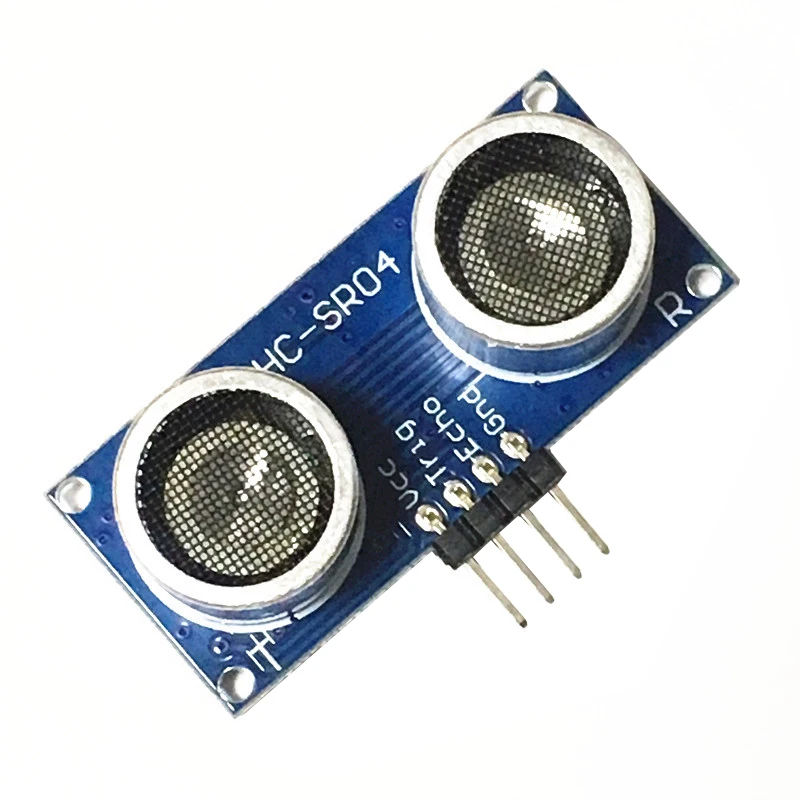

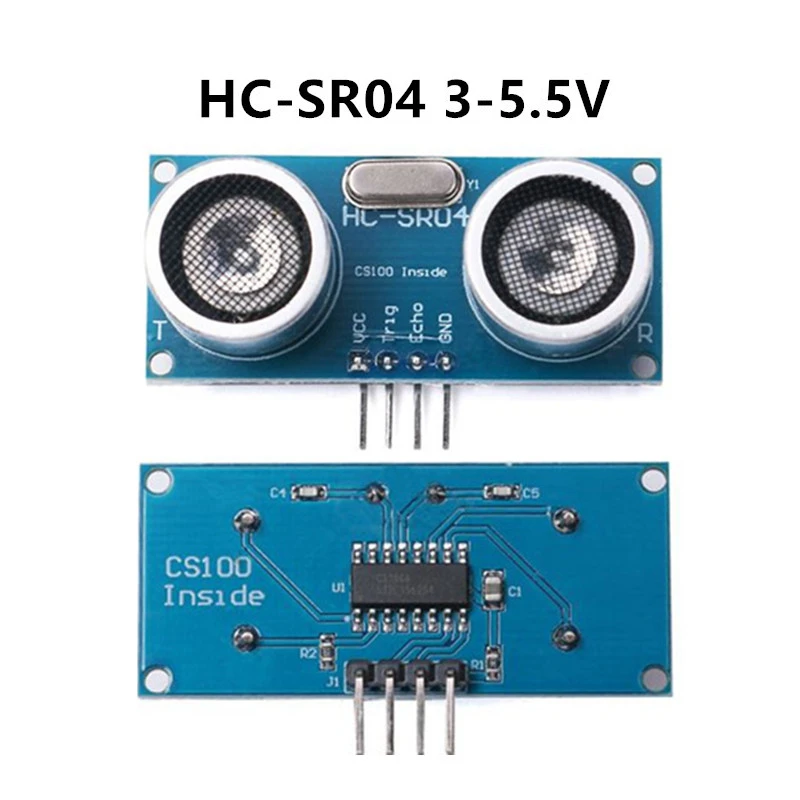

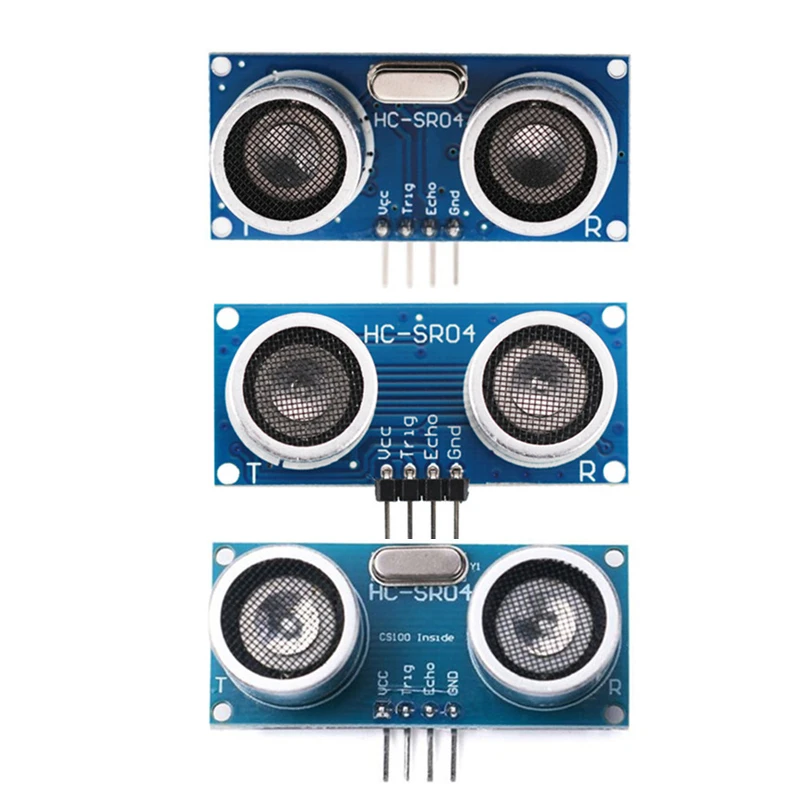

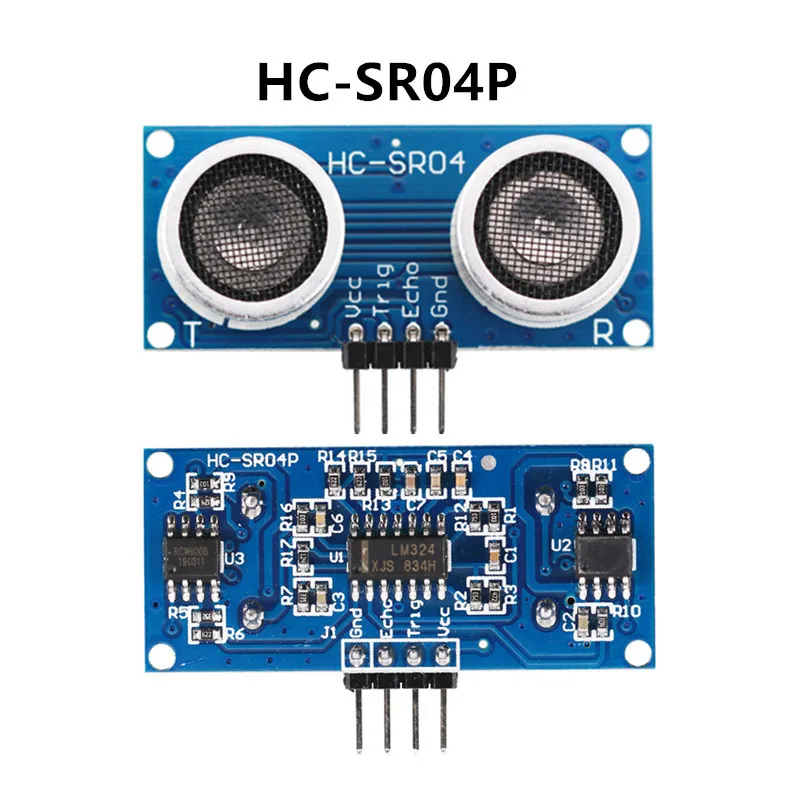

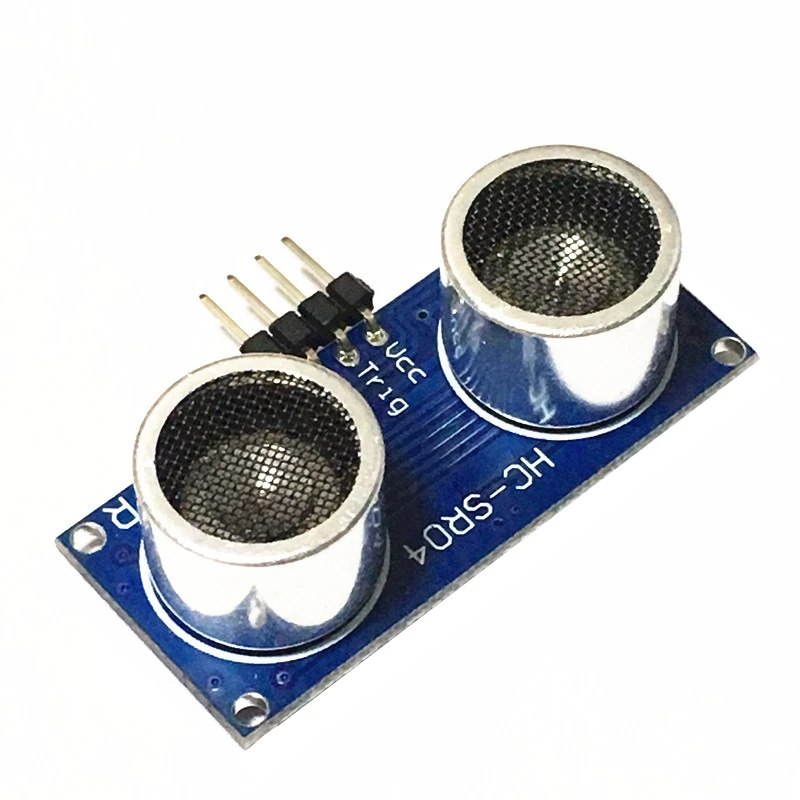

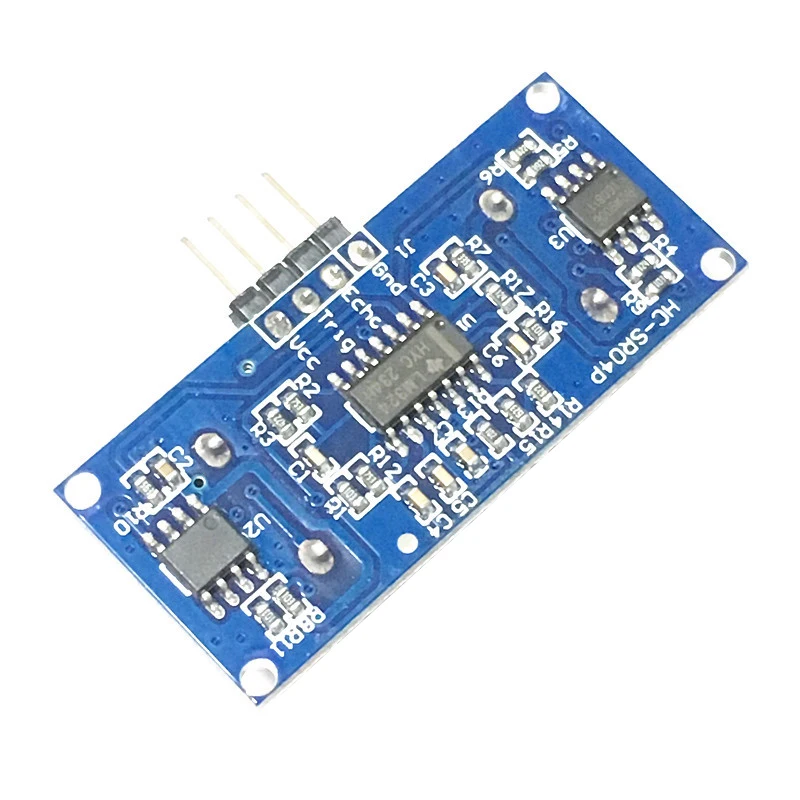

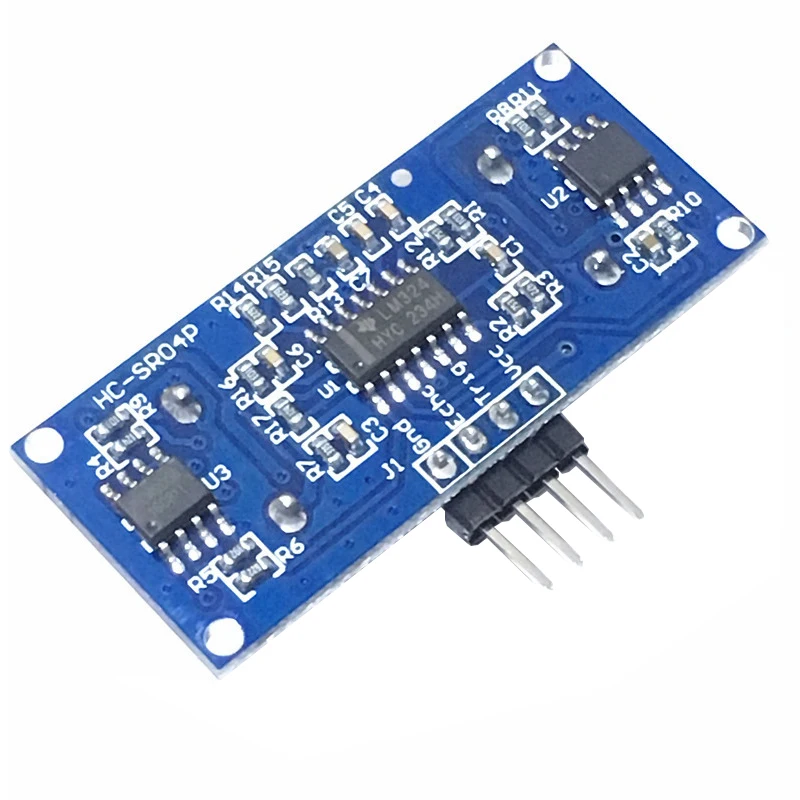

Test et avis sur le HC-SR04 HCSR04 4Pin
.
.
Points Clés du produit
| Paramètres techniques principaux: |
|---|
| Utiliser la tension: DC5V |
| Courant de repos: moins de 2mA |
| Sortie de niveau: 5V élevé |
| Sortie de niveau: faible 0V |
| Angle d’induction: pas plus de 15 degrés |
| Distance de détection: 2cm-450cm |
| Haute précision: jusqu’à 3mm |
Comment utiliser ce produit:
- Quand un port de contrôle envoie un haut niveau de plus de 10US, il peut attendre une sortie de haut niveau au port de réception. Une fois qu’il y a une sortie, le temporisateur peut être commencé à compter, et quand ce port devient un bas niveau, la valeur du temporisateur peut être lue. Le temps est le temps de cette distance, et la distance peut être calculée. Avec une telle mesure périodique constante, vous pouvez déplacer la valeur mesurée ~~
Comment fonctionne le module:
- Utilisez IO pour déclencher la télémétrie et donner un signal de haut niveau d’au moins 10us;
- Le module envoie automatiquement 8 ondes carrées de 40khz et détecte automatiquement s’il y a un retour de signal;
- Il y a un retour de signal, un niveau élevé est sorti par IO, et la durée du niveau élevé est le temps entre le lancement de l’onde ultrasonique au retour. Distance de test = (temps de haut niveau * vitesse du son (340 M/S))/2;
Description du produit:
Ce que pensent les clients
Aucun avis client n’est disponible pour le moment.
Avis de l’expert
Le HC-SR04 est un capteur de distance utilisant la technologie de télémétrie par onde ultrasonique. Son design compact et ses performances précises en font un choix idéal pour les projets nécessitant des mesures de distance. Le module est facile à utiliser et peut être intégré à une variété de plates-formes de développement.
Cependant, il est important de noter que la distance de détection maximale est limitée à 450 cm. Il convient donc de prendre cela en compte lors de la planification de votre projet. De plus, le capteur doit être câblé correctement selon les instructions fournies pour assurer un fonctionnement optimal.
FAQ
Quelle est la tension d’alimentation recommandée pour ce capteur de distance?
La tension d’alimentation recommandée est de DC5V.
Quelle est la précision de mesure de ce capteur de distance?
La précision de mesure de ce capteur de distance est de jusqu’à 3mm.
Quel est l’angle d’induction de ce capteur de distance?
L’angle d’induction de ce capteur de distance ne dépasse pas 15 degrés.
