“Capteur d’alimentation DC bidirectionnel 3V-5V, IIC, I2C, INA219” – Test et Avis

Cette carte de dérivation résoudra tous vos problèmes de surveillance de puissance. Au lieu de vous débattre avec deux multimètres, vous pouvez simplement utiliser la puce pratique INA219B sur cette évasion pour mesurer à la fois la tension latérale élevée et le courant continu sur I2C avec une précision de 1%.

La plupart des appareils de mesure de courant tels que notre compteur de panneau actuel ne sont bons que pour la mesure du côté bas. Cela signifie que, à moins que vous ne vouliez impliquer une batterie, vous devez coller la résistance de mesure entre la terre cible et la vraie terre. Cela peut causer des problèmes avec les circuits car l’électronique a tendance à ne pas l’aimer lorsque les références au sol changent et se déplacent avec une consommation de courant variable. Cette puce est beaucoup plus intelligente-elle peut gérer la mesure du courant latéral élevé, jusqu’à + 26VDC, même si elle est alimentée avec 3 ou 5V. Il signalera également cette tension latérale élevée, ce qui est idéal pour suivre la durée de vie de la batterie ou les panneaux solaires.

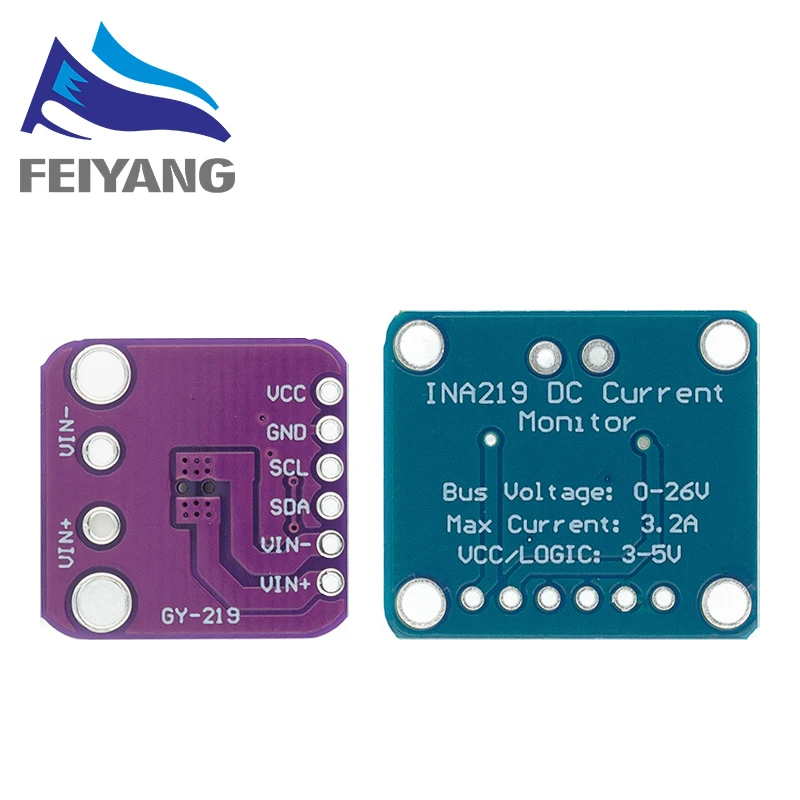

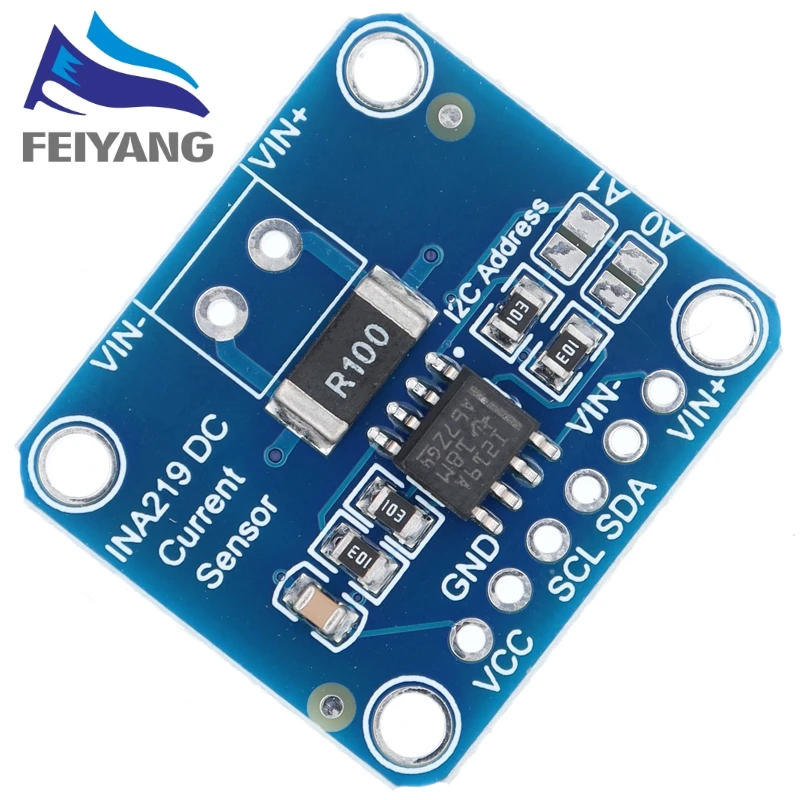

Un amplificateur de précision mesure la tension à travers la résistance de détection de 0.1 ohms, 1%. Comme la différence d’entrée maximale de l’amplificateur est de ± 320mV, cela signifie qu’il peut mesurer jusqu’à ± 3.2 ampères. Avec le CAN interne 12 bits, la résolution à la plage de ± 3.2A est de 0,8 mA. Avec le gain interne réglé au minimum de div8, le courant maximum est ± 400mA et la résolution est 0.1mA. Les pirates informatiques avancés peuvent supprimer la résistance de détection de courant de 0.1 ohms et la remplacer par la leur pour changer la plage (disons 0.01 ohms pour mesurer 32 ampères avec une résolution de 8mA).

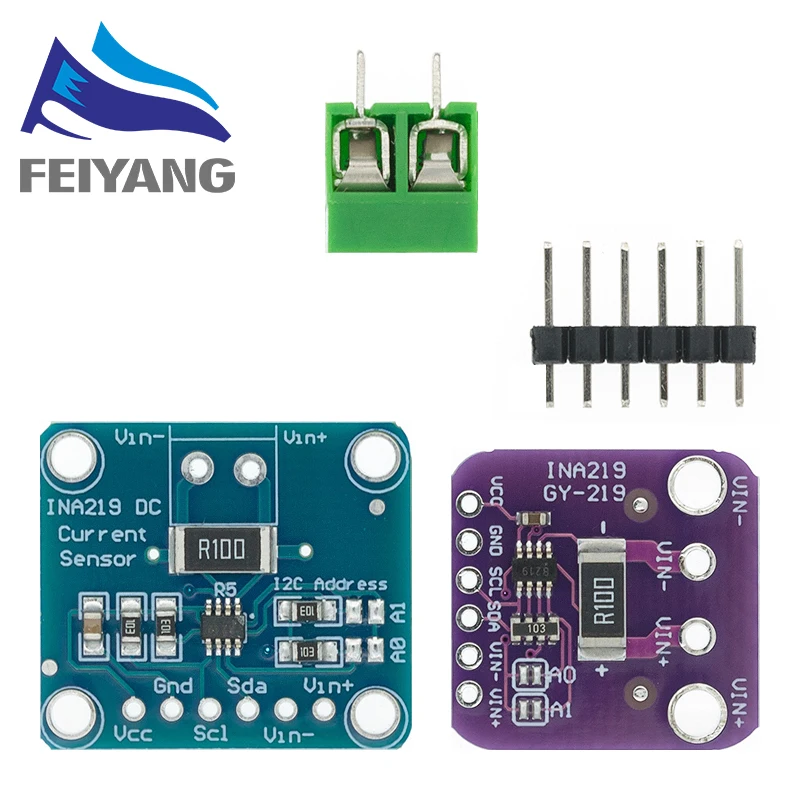

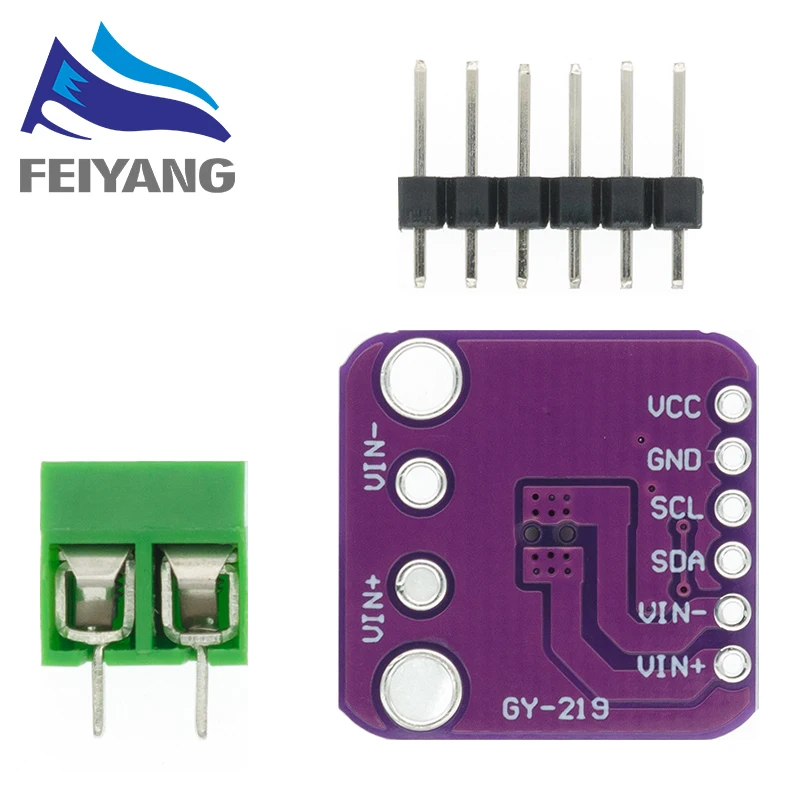

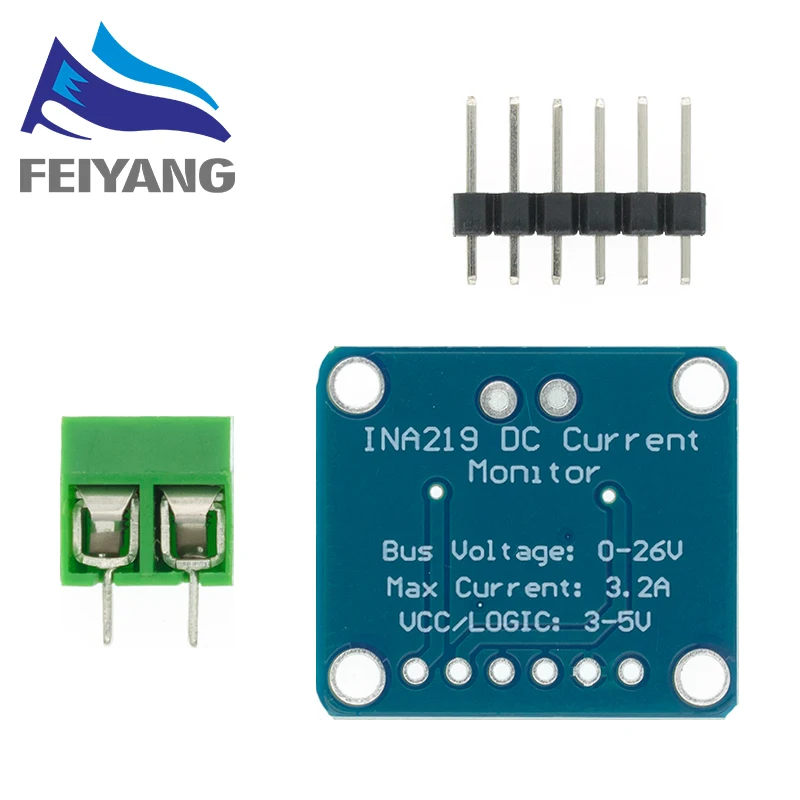

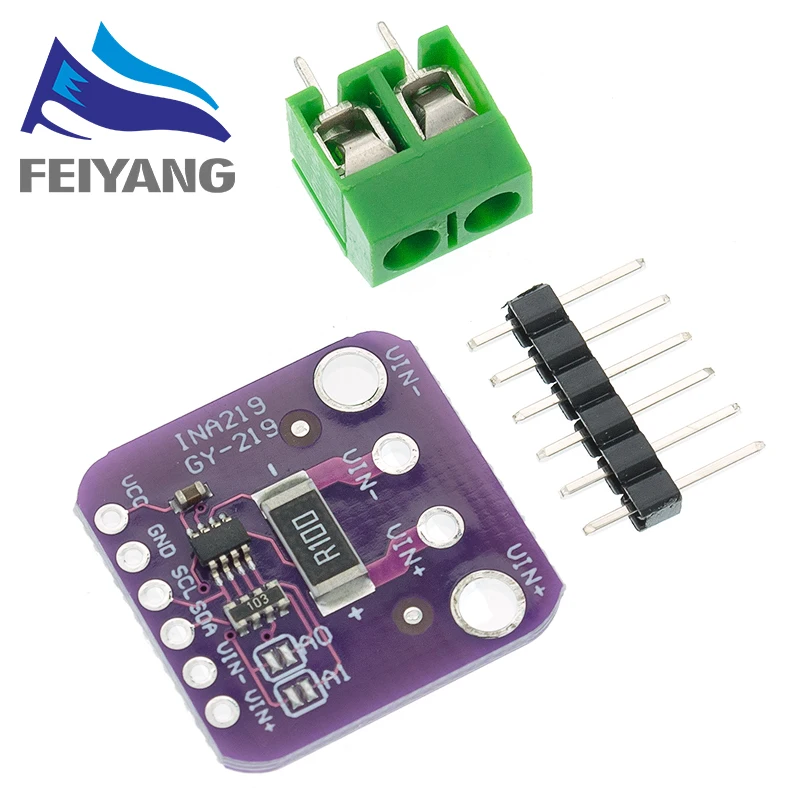

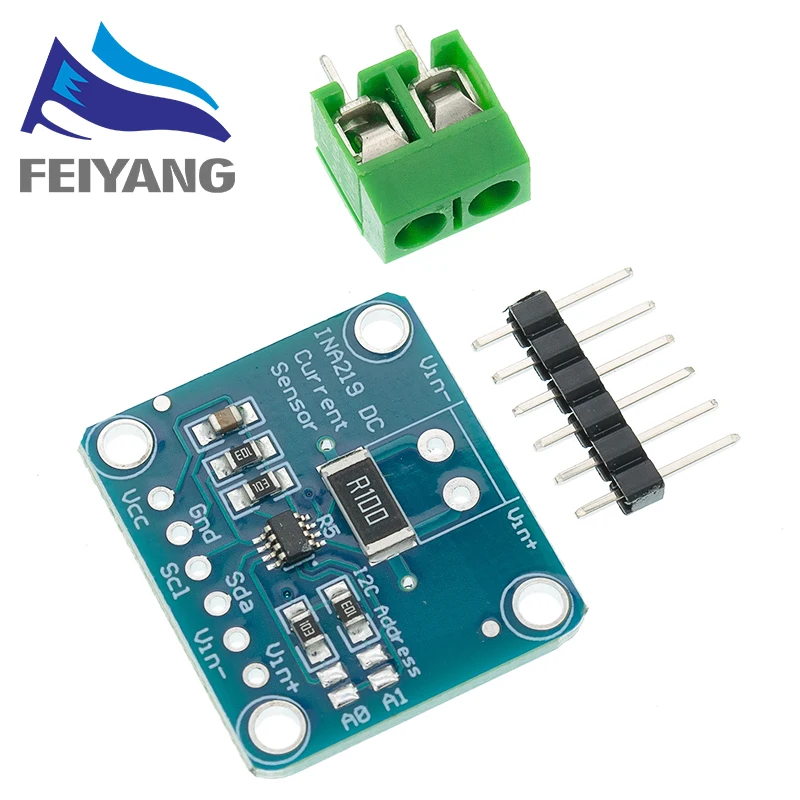

Nous incluons une tête à 6 broches (de sorte que vous pouvez facilement attacher ce capteur à une planche à pain) ainsi qu’une prise terminale de 3.5mm afin que vous puissiez facilement attacher et détacher votre charge. L’utilisation est simple. Alimentez le capteur lui-même avec 3 à 5VDC et connectez les deux broches I2C à votre microcontrôleur. Connectez ensuite votre alimentation cible à VIN + et la charge à la terre à VIN-
