Briques électroniques Ardu37 pour robot, capteur. – Test et Avis

Blog > Briques électroniques Ardu37 pour robot, capteur. – Test et Avis

.
.



Points Clés:

  • Module basé sur une conception de diviseur résistif
  • Tension d’entrée réduite 5 fois
  • Plage de tension d’entrée de 0.02445V à 25V
  • Résolution analogique de tension de 0.00489V
  • Connecteur d’entrée DC: VCC et GND
  • Interface de sortie: + (5V / 3.3V), – (GND), S (broche AD d’Arduino)

Description:

Introduction:

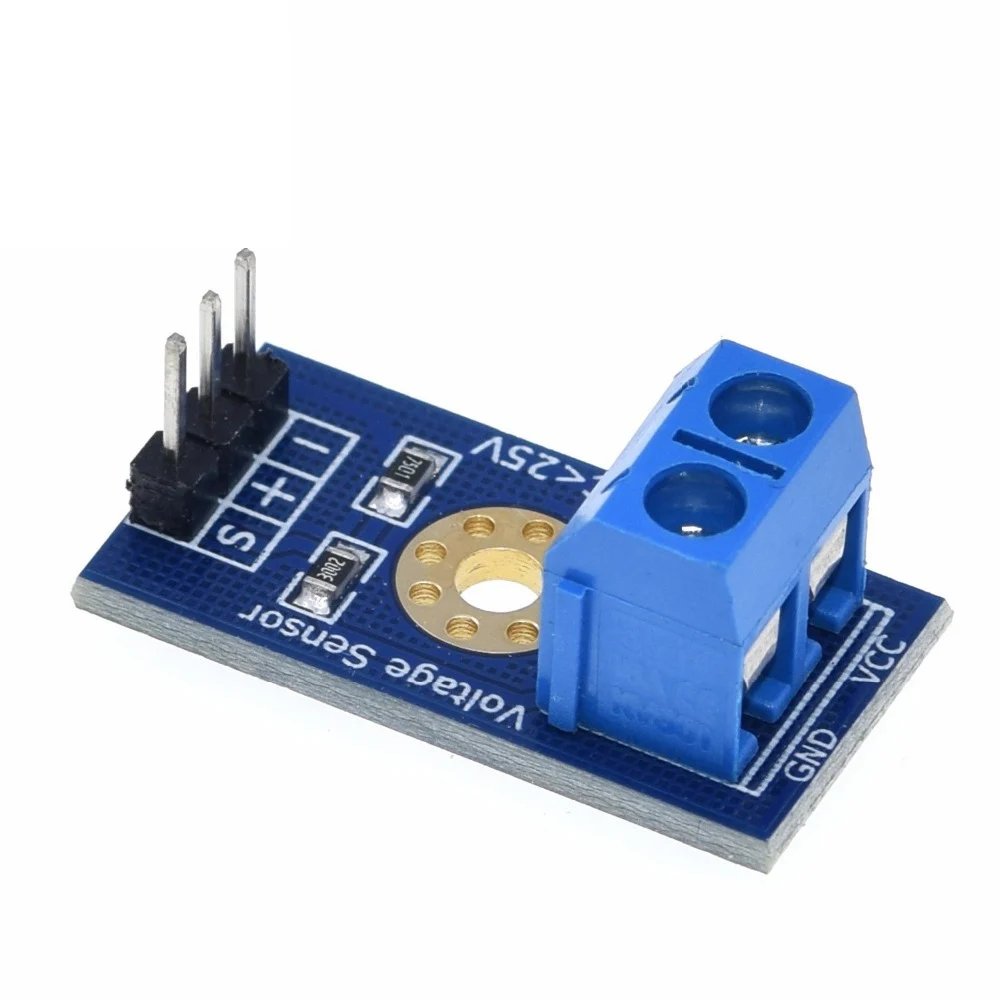

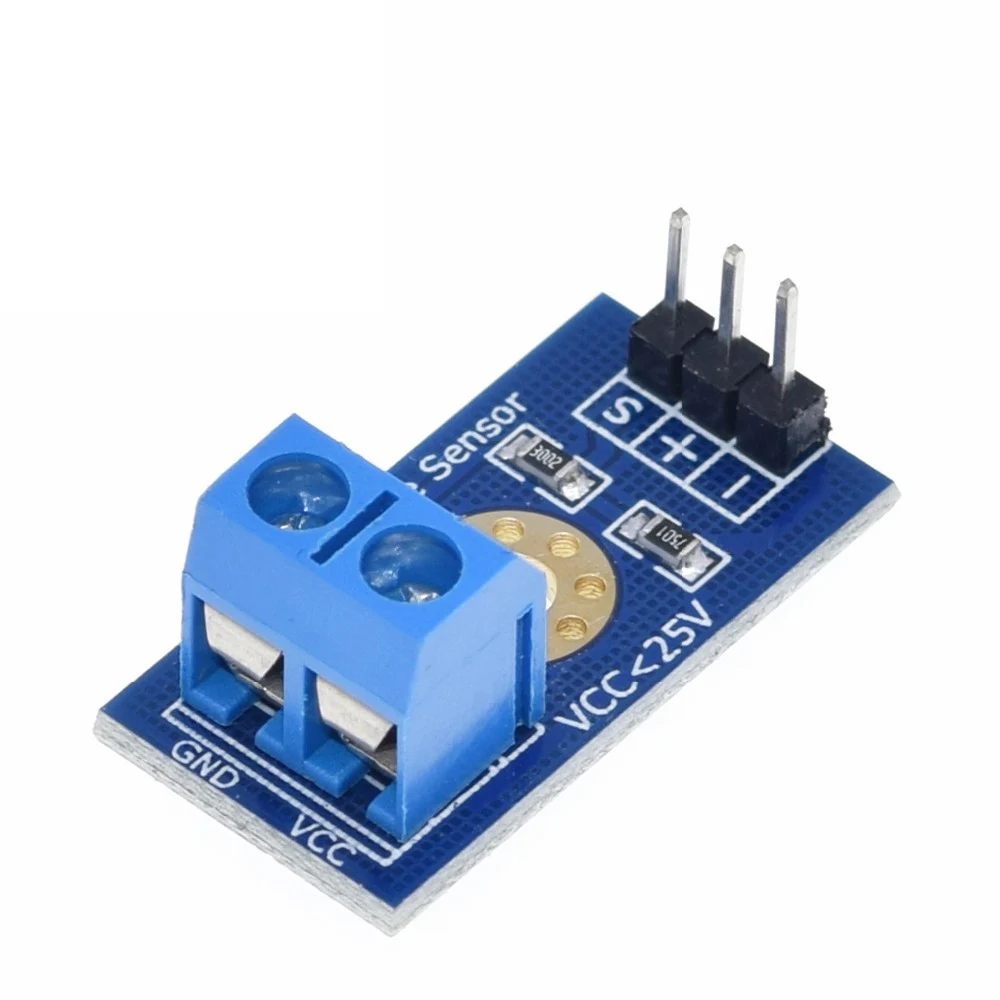

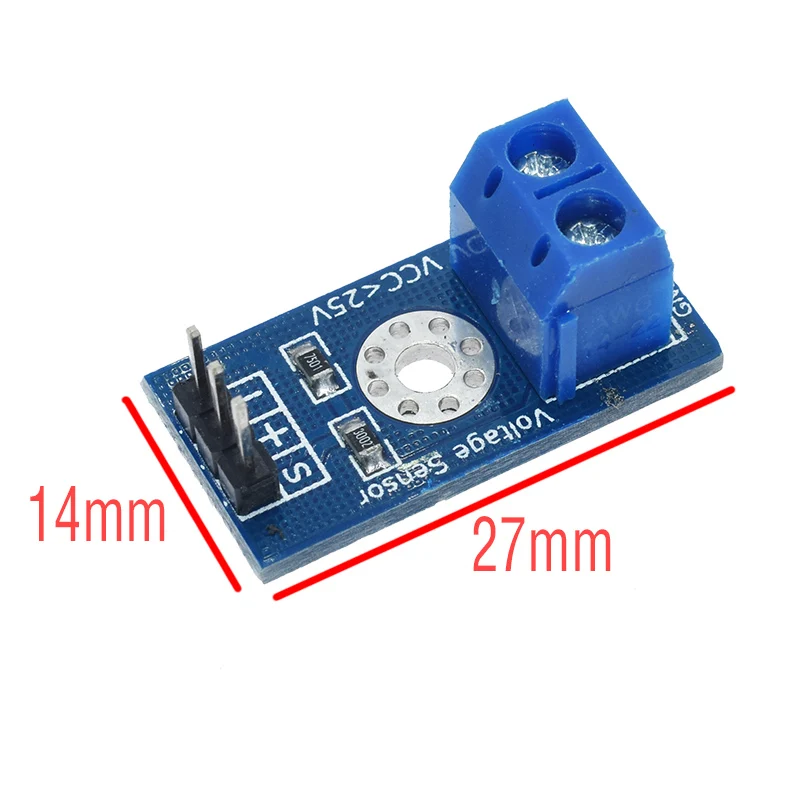

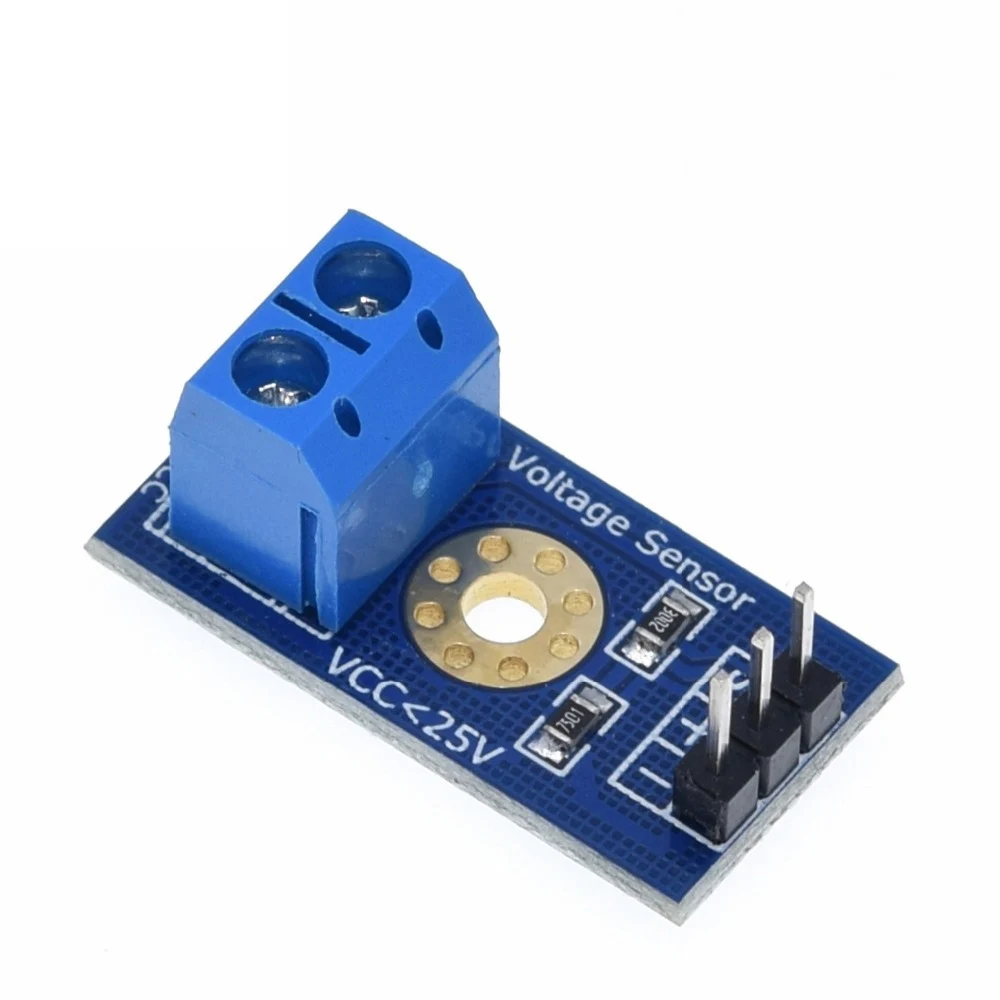

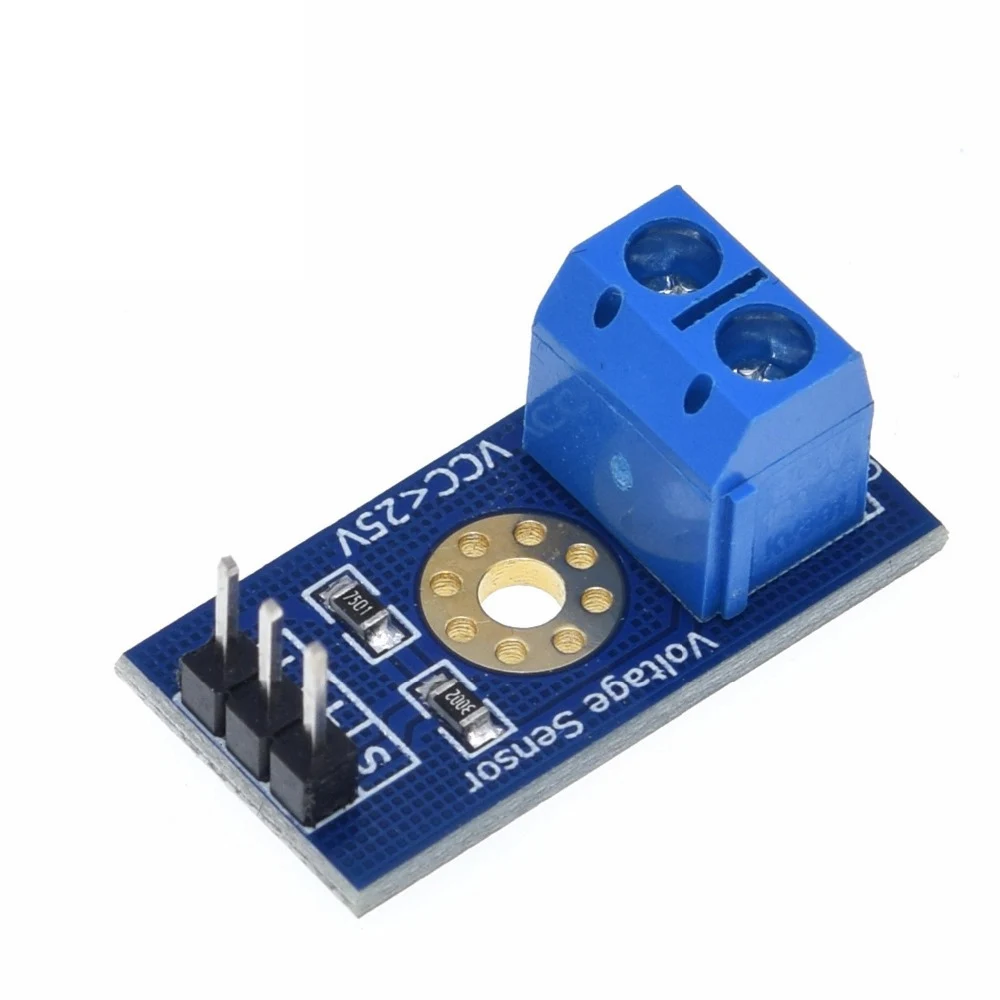

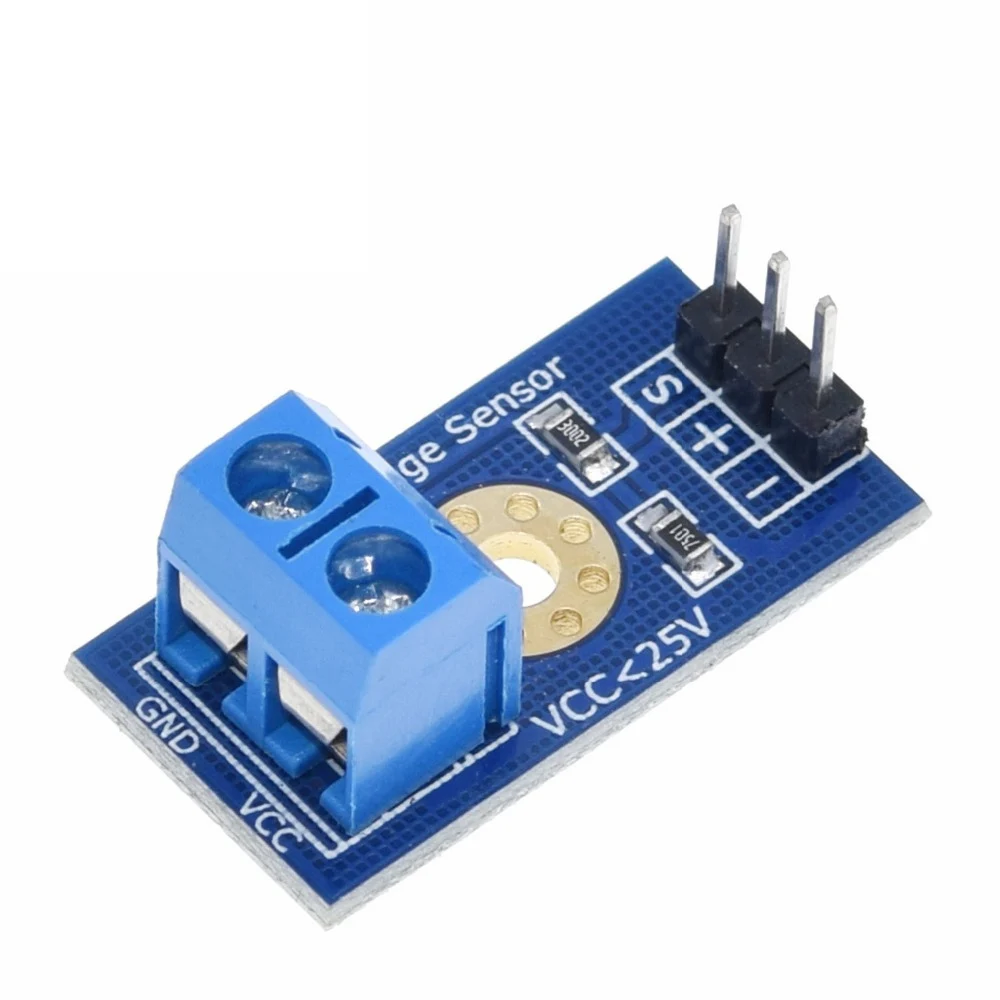

Ce module est basé sur une conception de principe de diviseur résistif, rend la tension d’entrée de borne d’interface réduite 5 fois, une tension d’entrée analogique Arduino jusqu’à 5V, alors la tension d’entrée du module de détection de tension ne peut pas être supérieure à 5V x 5 = 25V (si utilisé système 3.3V, La tension d’entrée ne peut pas dépasser 3.3Vx5 = 16.5V). Parce que les puces Arduino AVR utilisées ont une résolution du module analogique de 0.00489V (5V / 1023), le module de détection de tension détecte une tension d’entrée minimale de 0.00489V x 5 = 0.02445V.

Paramètre:

  • Gamme d’entrée de tension: DC0-25V
  • Plage de détection de tension: DC0.02445V-25V
  • Résolution analogique de tension: 0.00489V
  • Câblage:
    • Connecteur d’entrée DC:
      • La borne positive connectée à VCC
      • Le négatif est connecté à GND
    • Interface de sortie:
      • “+”, est de 5 / 3.3V
      • “-“, puis GND
      • “S”, Arduino connecté à la broche AD

Code:

#include<Arduino.h>

int val1;
int val2;

void setup() {
  pinMode(LED1, OUTPUT);
  Serial.begin(9600);
  Serial.println("Emartee.Com");
  Serial.println("Voltage:");
  Serial.print("V");
}

void loop() {
  float temp;
  val1 = analogRead(1);
  temp = val1/4.092;
  val1 = (int)temp;
  val2 = ((val1 % 100)/10);
  Serial.println(val2);
  delay(1000);
}

Ce que pensent les clients du produit:

Il n’y a pas d’avis clients pour le moment.

Mon avis sur le produit:

Le capteur de tension standard Ardu37 est un excellent choix pour les projets qui nécessitent une mesure précise de la tension. Avec sa résolution analogique de 0.00489V et sa plage de tension d’entrée de 0.02445V à 25V, il offre une grande précision et une grande flexibilité. De plus, son câblage simple et son interface de sortie compatible avec Arduino en font un choix idéal pour les amateurs de robots et de projets électroniques.

FAQ:

Question: Quelle est la résolution du module de détection de tension Ardu37?

Réponse: Le module de détection de tension Ardu37 a une résolution analogique de 0.00489V.

Question: Quelle est la plage de tension d’entrée du module Ardu37?

Réponse: La plage de tension d’entrée du module Ardu37 est de DC0.02445V à 25V.
