Bouclier audio stéréo pour carte Ardu37UNO R3 – Test et Avis

Points Clés

Description

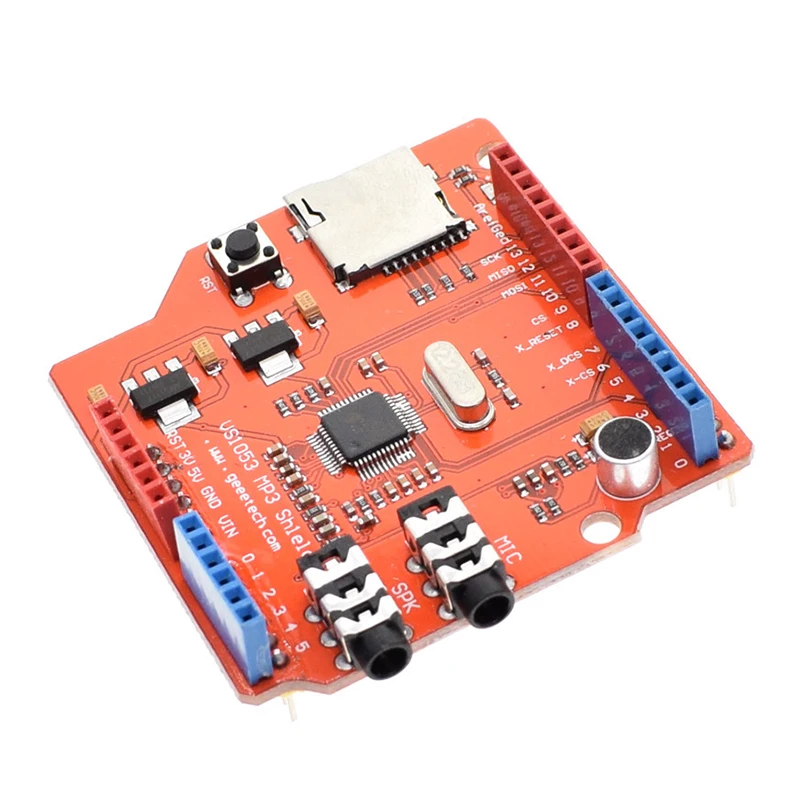

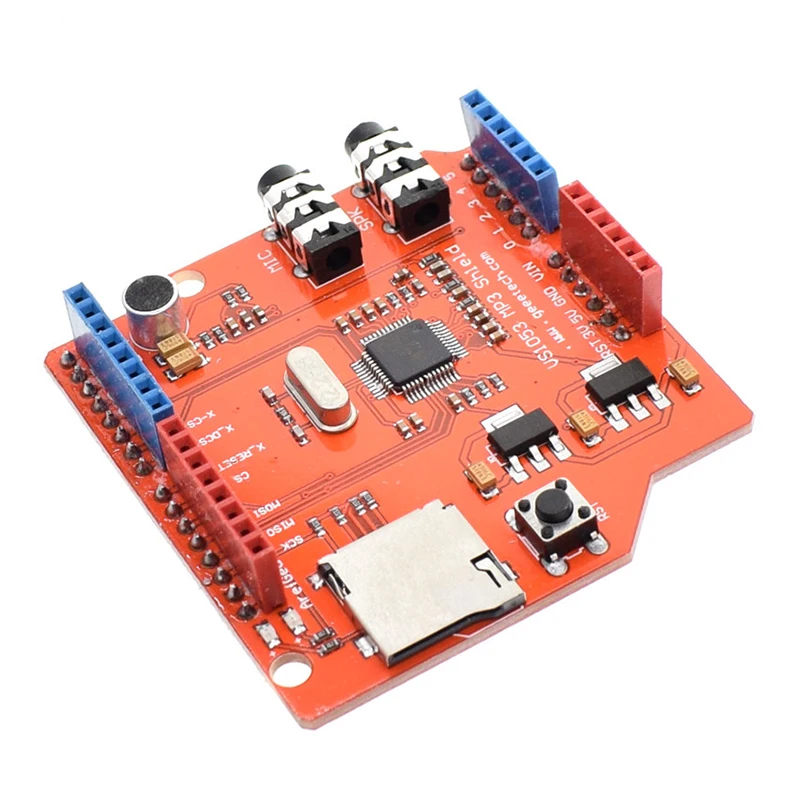

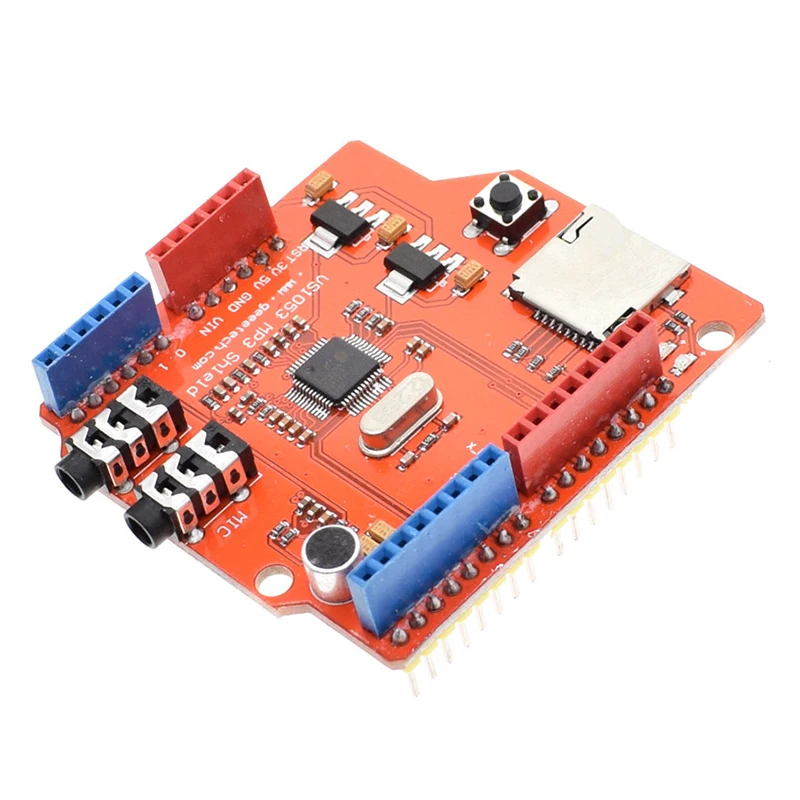

Ce bouclier audio stéréo MP3 est basé sur VS1053B de VLSI. Il permet de brancher directement pour ARDUINO UNO/MEGA sans avoir besoin de pulls. Il est conçu pour faciliter la lecture de musique par rapport à une petite carte de dérivation MP3. Le VS1053 est un processeur de codec MP3 polyvalent capable de décoder une variété de formats de musique, y compris Ogg Vorbis/MP3/AAC/WMA/MIDI audio. Il est également capable d’enregistrer au format Ogg Vobis. Le bouclier dispose également d’un emplacement pour carte TF, ce qui permet de jouer des fichiers MP3 directement depuis une carte TF.

Caractéristiques

• Peut lire une variété de formats de musique
• Supporte l’encodage et l’enregistrement en temps réel OGG
• Interface SPI avec sorties des lignes de signal de commande
• Sortie casque et stéréo
• Microphone pour l’enregistrement
• Interface d’entrée line_in
• Indicateur de puissance
• Puce LDO AMS-1117 intégrée fournissant un courant de 800mA
• Alimentation unique: +5VDC
• Cristal oscillateur 12.288Mhz
• Emplacement pour carte TF

Test et avis

Pour tester le module MP3 VS1053, vous aurez besoin du matériel suivant : une carte d’extension VS1053, une carte micro SD, un lecteur de carte, une carte de contrôle principale Arduino, un casque et un PC.

Voici la procédure pour le test :

1. Placez le dossier “SdFat” dans le dossier de test des bibliothèques de votre IDE Arduino.
2. Ajoutez plusieurs fichiers de musique au format MP3 sur la carte SD et nommez-les “track001.mp3”, “track002.mp3”, “track003.mp3”, etc. Vous pouvez ajouter jusqu’à neuf chansons.
3. Ouvrez le projet arduino MP3Shield_library_demo – mp3buld_library_demo avec votre IDE Arduino.
4. Insérez la carte SD dans la carte d’extension MP3, connectez la carte d’extension MP3 à la carte de contrôle principale et connectez le casque.

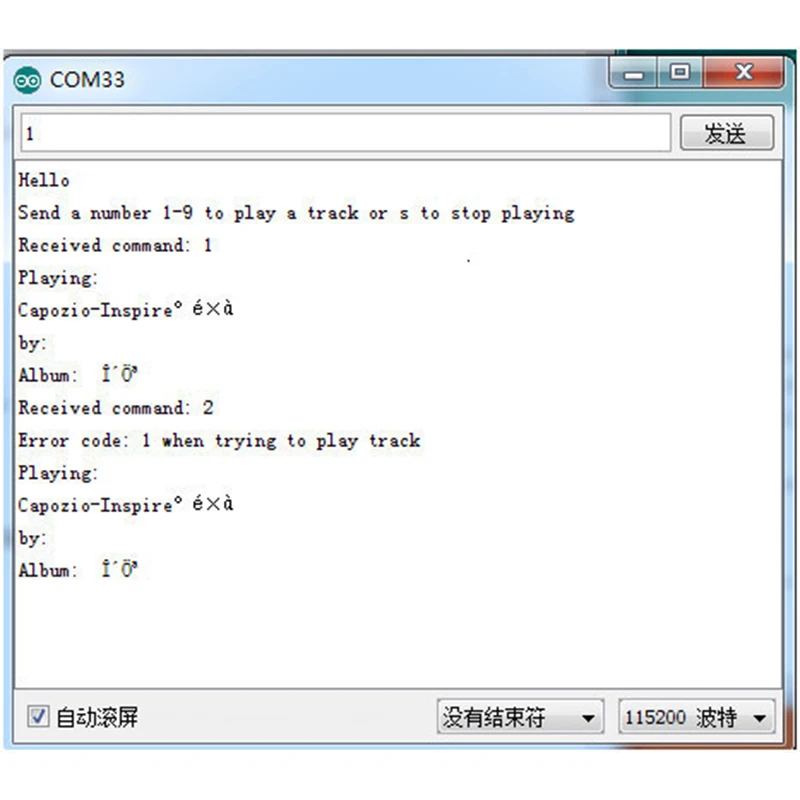

5. Allumez le moniteur de port série de l’IDE Arduino et réglez le débit en bauds sur 115200.
6. Entrez un numéro (1 à 9) dans la zone d’envoi correspondant au fichier “track00x.mp3”. Vous devriez entendre la chanson correspondante.

Que pensent les clients du produit ?

Malheureusement, nous n’avons pas d’avis de clients sur ce produit pour le moment. Cependant, nous pouvons vous donner un aperçu des avantages et des limitations de ce produit :

• Avantages :
  • Facile à utiliser et à connecter à une carte Arduino UNO/MEGA
  • Supporte de nombreux formats de musique
  • Permet l’enregistrement en temps réel
  • Possède une sortie casque et stéréo
  • Intègre un microphone pour l’enregistrement
  • Dispose d’une interface d’entrée line_in
• Limitations :
  • Manque de retours d’expérience de clients pour le moment

FAQ

1. Quels formats de musique peut-il lire ?

Le bouclier audio stéréo peut lire une variété de formats de musique, y compris Ogg Vorbis, MP3, AAC, WMA et MIDI audio.

2. Peut-il enregistrer en temps réel ?

Oui, le bouclier prend en charge l’encodage et l’enregistrement en temps réel au format OGG.

3. Est-ce qu’il nécessite une source d’alimentation externe ?

Non, le bouclier dispose d’une alimentation unique de +5VDC qui peut être fournie par la carte Arduino UNO/MEGA.
