“Bouclier assemblé pour Arduino avec 4 relais” – Test et Avis

Points Clés

Description du produit

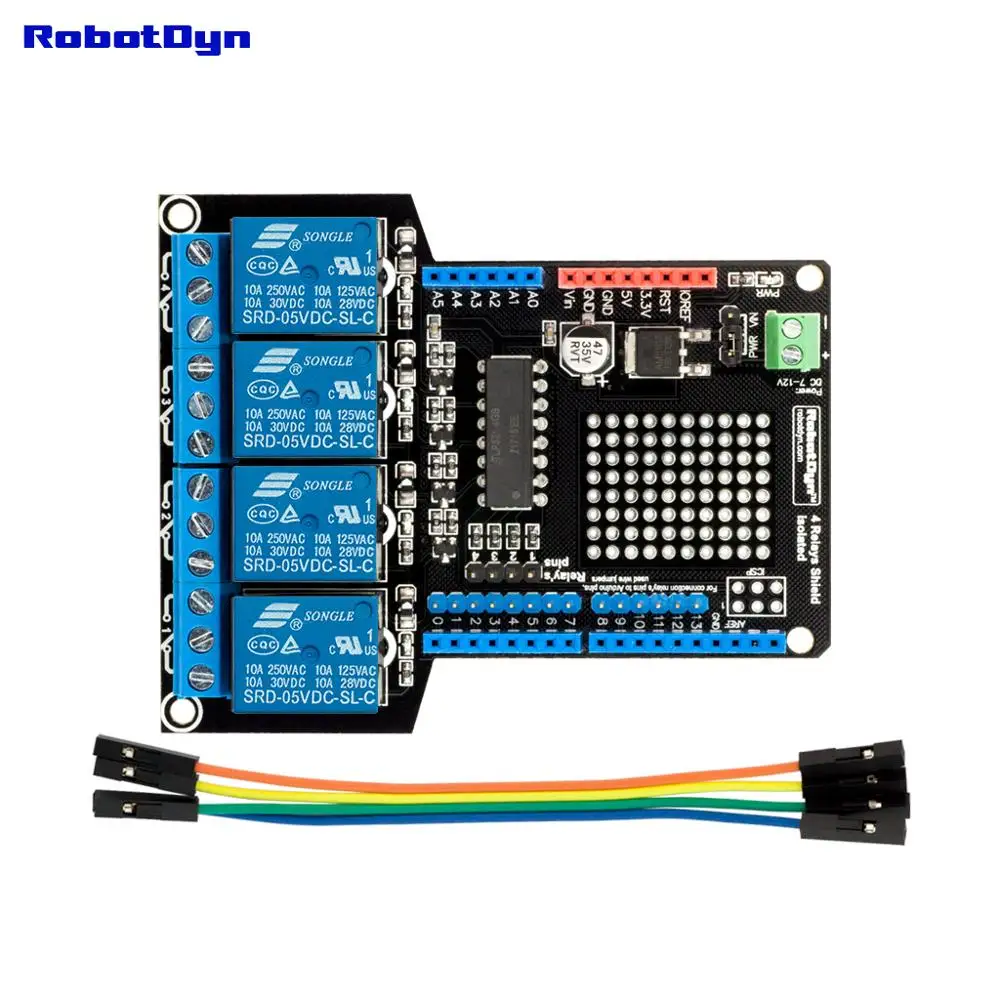

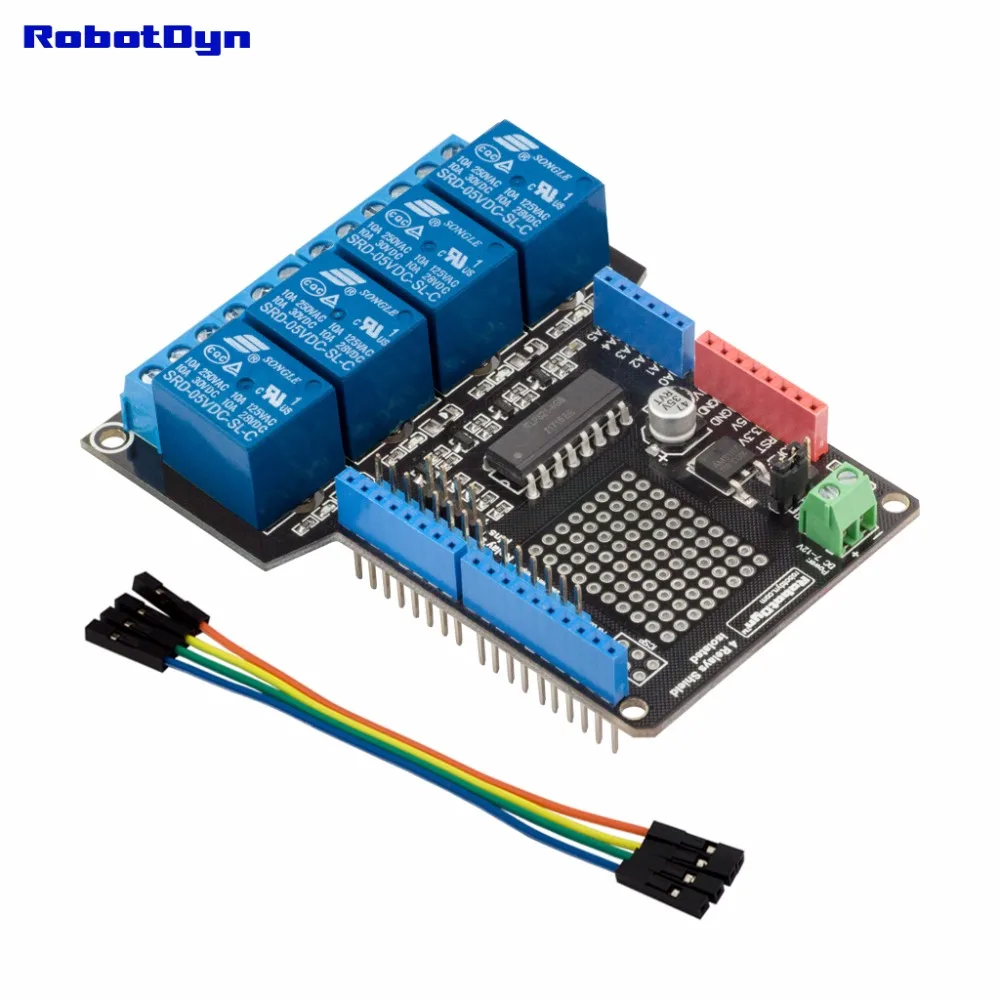

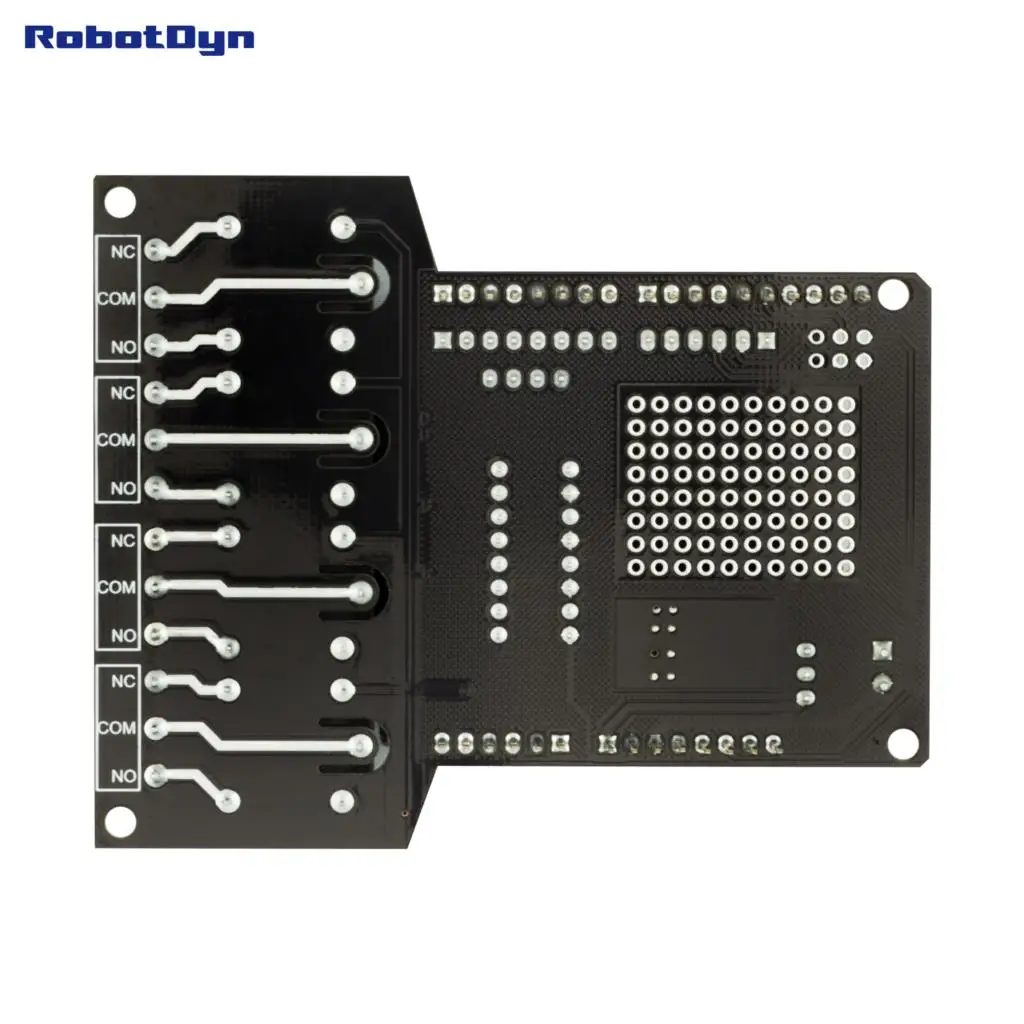

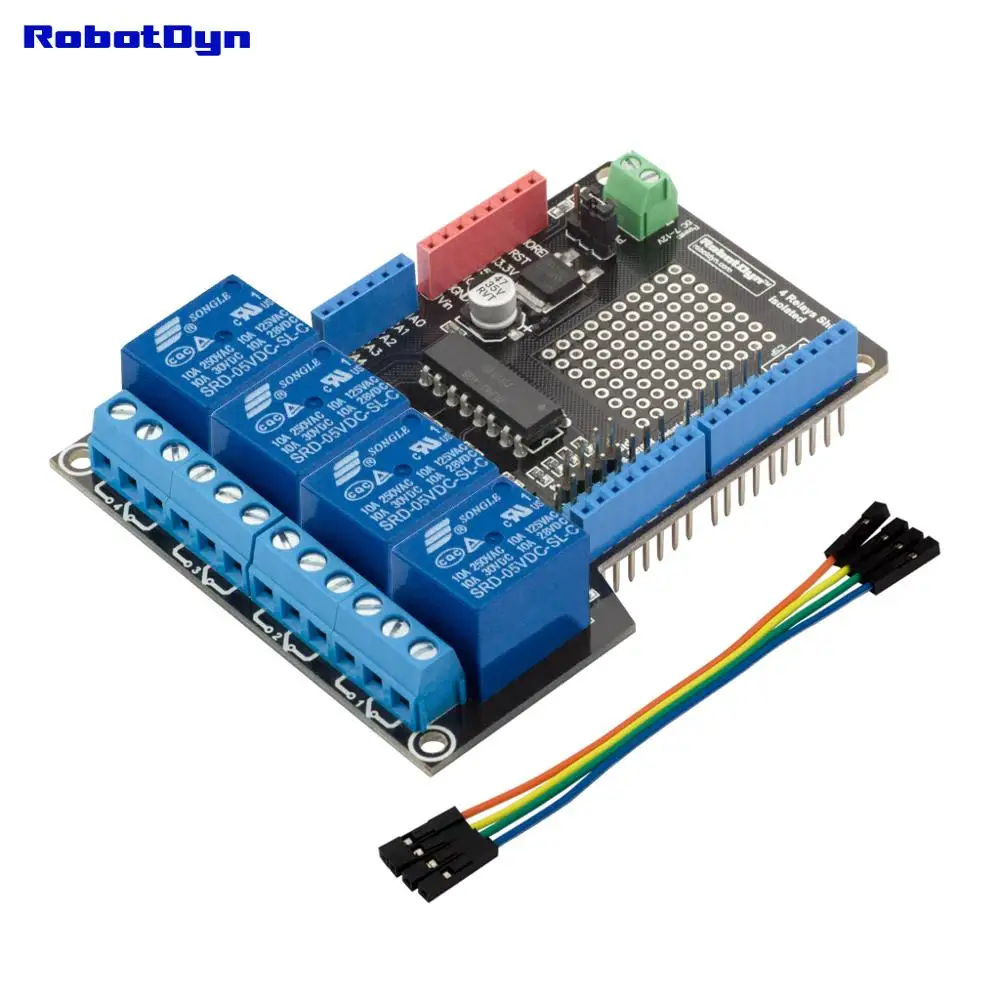

Avec le bouclier de relais pour Ardu37Uno, 4 relais (assemblé), vous pouvez allumer les appareils ménagers et contrôler les équipements électriques. Ce bouclier de relais dispose de 4 relais avec des caractéristiques de commutation AC 250V-10A, DC 60V-10A. Il vous permet de gérer les appareils grand public connectés au réseau 220V tels que les moteurs et les pompes.

Le bouclier de relais facilite la séparation des canaux de contrôle et des canaux de trafic, offrant ainsi une plus grande protection à votre microcontrôleur. Cependant, il n’offre pas de garantie de protection contre des courants très élevés.

Nous avons amélioré ce bouclier de relais pour une meilleure sécurité. Les relais et les terminaux de palourdes ont été pris en dehors de la carte contrôleur Arduino pour éviter les surcharges. De plus, le contrôle du relais est désormais effectué via un optocoupleur, ce qui élimine la commutation des relais de télécommunications par le circuit Arduino et les sorties de signaux.

La carte dispose également d’une petite zone de montage de soudure pour installer les composants de votre projet, ajoutant ainsi plus de fonctionnalités et de logique pour le contrôle des relais. Elle est livrée avec des vis de montage et des écrous pour fixer le rack à la carte Arduino.

Caractéristiques techniques

• Compatible avec le facteur de forme, Arduino Rev3
• 4 relais et le canal de contrôle
• Indication LED pour relais
• Sélection de l’une des broches numériques D0-D13 pour contrôler les relais
• Circuits de découplage complets du contrôleur et contrôle du relais via des optocoupleurs
• Relais d’options: Charge AC-240V / 10A, DC-60V / 10A
• Consommation de courant 6-12V / 400mA


Documents

Documents (manuels d’instructions, schémas, etc.), liens:

• Robotdyn.com/RelayShieldUno-FR-International
• Paille-Russe

Que pensent les clients du produit

Aucun avis client n’a été publié pour ce produit.

Avis sur le produit

Le bouclier de relais pour Ardu37Uno, 4 relais (assemblé) est un produit intéressant pour ceux qui ont besoin de contrôler des appareils ménagers et des équipements électriques. Il offre une facilité d’utilisation avec Arduino Rev3 et la possibilité de gérer jusqu’à 4 appareils électriques.

Les circuits de découplage complets du contrôleur et le contrôle du relais via des optocoupleurs assurent une protection accrue du microcontrôleur. De plus, la possibilité de sélectionner l’une des broches numériques D0-D13 pour contrôler les relais offre une plus grande flexibilité dans les projets Arduino.

Cependant, il est important de noter que ce bouclier de relais ne garantit pas une protection contre des courants très élevés. De plus, une alimentation externe est nécessaire pour son fonctionnement. Malgré ces limitations, il reste un produit fiable et pratique pour les projets nécessitant le contrôle de charges électriques de puissance.

FAQ

1. Quelles sont les dimensions de ce bouclier de relais?

Les dimensions de ce bouclier de relais sont 68mm x 57mm x 25mm.

2. Est-il compatible avec tous les modèles d’Arduino?

Oui, ce bouclier de relais est compatible avec le facteur de forme Arduino Rev3.

3. Combien de relais peut-on contrôler avec ce bouclier?

Ce bouclier de relais vous permet de contrôler jusqu’à 4 relais.
