Test et avis sur le produit – Alimentation LM2596s DC-DC Buck

Table of Contents

Points Clés

Caractéristiques du produit	Paramètres du produit	Utilisation	Méthode de câblage	Liste d’expédition
Large gamme d’utilisation Forte capacité de dissipation thermique Utilisation de condensateurs à semi-conducteurs Circuit imprimé épaissi 36u Valeur Q élevée et inductance haute puissance avec voyant LED de sortie	LM2596S Module de puissance abaisseur de DC-DC 3A module abaisseur de tension réglable avec stabilisation de tension supérieure à LM2576 Trous traversants denses, forte capacité de dissipation thermique! Ajoutez des condensateurs de dérivation haute fréquence X7R high Q aux bornes d’entrée et de sortie respectivement, avec de fortes performances de compatibilité électromagnétique! Plage de tension d’entrée: DC 3.2V à 35V (la tension d’entrée doit être supérieure de plus de 1.5V à la tension de sortie. Il ne peut pas être boosté) Plage de tension de sortie: tension DC 1.25V à 30V réglable en continu, haute efficacité (maximum 92%), courant de sortie maximum de 3A. Le taux d’ajustement de la charge lors de la mesure du courant d’entrée 12V et de sortie 5V 1A est inférieur à 1% Remarque: l’entrée et la sortie ne peuvent pas être connectées en sens inverse, car la connexion inverse peut brûler la puce; Il s’agit d’un module de réduction de tension, et la tension d’entrée doit être supérieure à la tension de sortie; La sortie inférieure à 2A peut être utilisée pendant longtemps sans ajouter de dissipateur de chaleur. Si le courant de sortie est supérieur à 2,5 A (ou la puissance de sortie est supérieure à 10W), veuillez ajouter un dissipateur thermique pour un fonctionnement à long terme.	Connectez l’alimentation électrique (3-35V), réglez le bouton du potentiomètre bleu (tournez généralement dans le sens des aiguilles d’une montre pour augmenter la tension et dans le sens inverse des aiguilles d’une montre pour diminuer la tension), et utilisez un multimètre pour surveiller la tension de sortie jusqu’à ce qu’elle atteigne la tension requise	Souder, souder directement le cordon d’alimentation au port d’entrée (sortie); Des goupilles de soudure peuvent être insérées par des fils ou être utilisées sur des panneaux de trou; Alternativement, après avoir ajouté des goupilles, elles peuvent être directement soudées sur le PCB.	Module 5

Test et avis sur le produit

Caractéristiques du produit

Le module d’alimentation LM2596s DC-DC Buck est doté de caractéristiques remarquables :

Large gamme d’utilisation
Forte capacité de dissipation thermique
Utilisation de condensateurs à semi-conducteurs
Circuit imprimé épaissi 36u
Valeur Q élevée et inductance haute puissance avec voyant LED de sortie

Paramètres du produit

Les paramètres du produit sont les suivants :

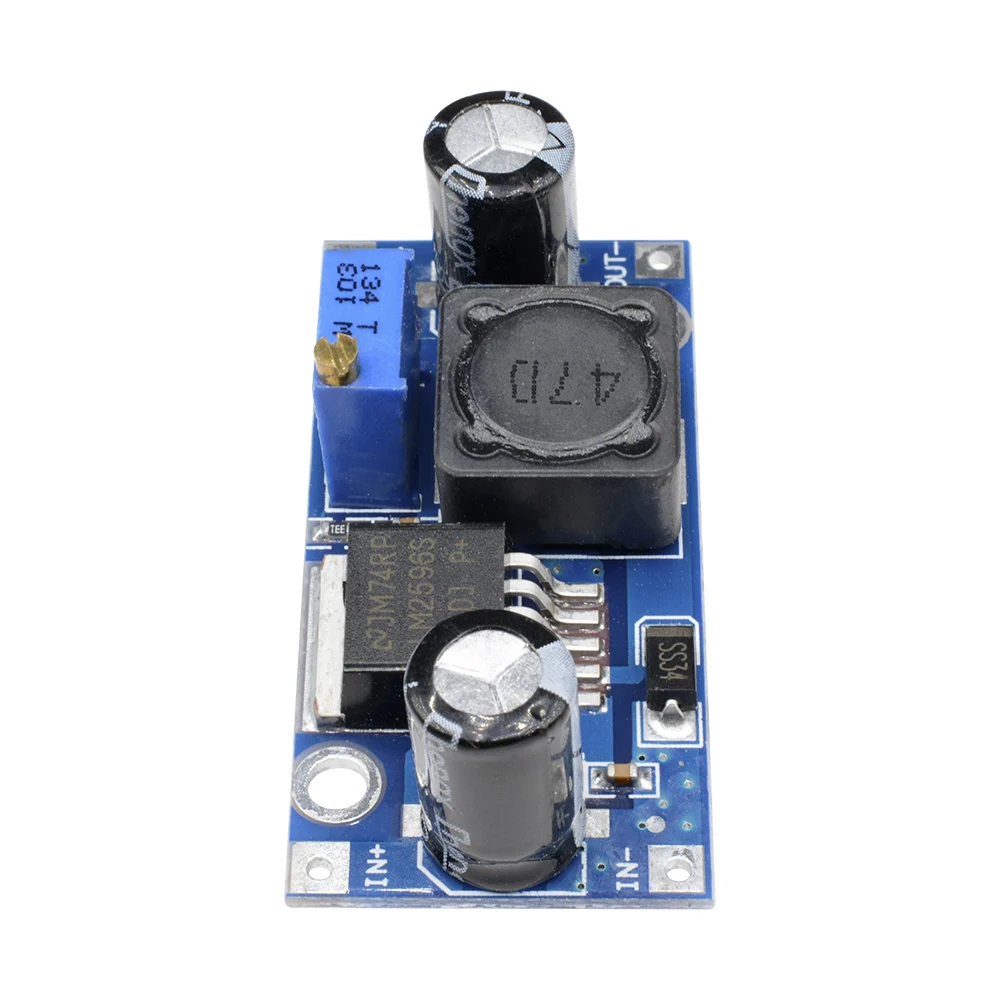

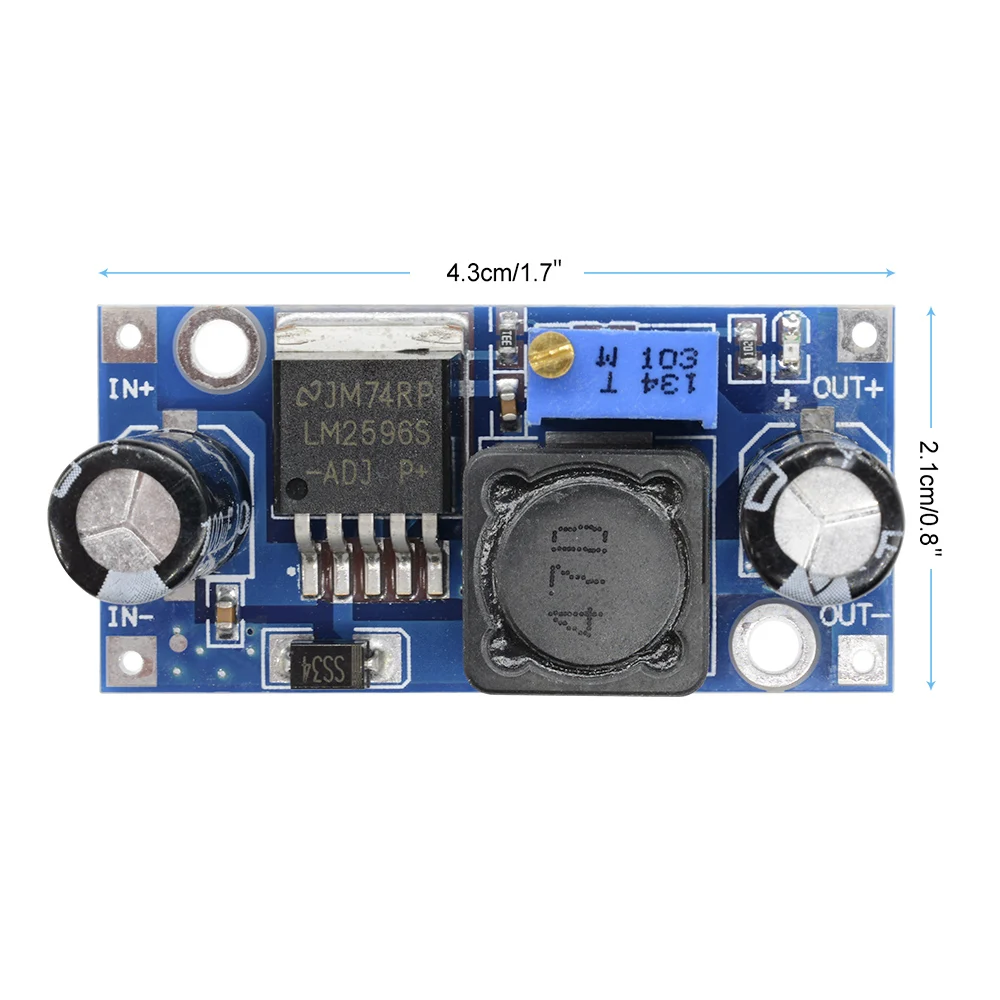

LM2596S Module de puissance abaisseur de DC-DC 3A module abaisseur de tension réglable avec stabilisation de tension supérieure à LM2576
Trous traversants denses, forte capacité de dissipation thermique!
Ajoutez des condensateurs de dérivation haute fréquence X7R high Q aux bornes d’entrée et de sortie respectivement, avec de fortes performances de compatibilité électromagnétique!
Plage de tension d’entrée: DC 3.2V à 35V (la tension d’entrée doit être supérieure de plus de 1.5V à la tension de sortie. Il ne peut pas être boosté)
Plage de tension de sortie: tension DC 1.25V à 30V réglable en continu, haute efficacité (maximum 92%), courant de sortie maximum de 3A.
Le taux d’ajustement de la charge lors de la mesure du courant d’entrée 12V et de sortie 5V 1A est inférieur à 1%
Remarque: l’entrée et la sortie ne peuvent pas être connectées en sens inverse, car la connexion inverse peut brûler la puce;
Il s’agit d’un module de réduction de tension, et la tension d’entrée doit être supérieure à la tension de sortie;
La sortie inférieure à 2A peut être utilisée pendant longtemps sans ajouter de dissipateur de chaleur. Si le courant de sortie est supérieur à 2,5 A (ou la puissance de sortie est supérieure à 10W), veuillez ajouter un dissipateur thermique pour un fonctionnement à long terme.

Utilisation

Il suffit de connecter l’alimentation électrique (3-35V), régler le bouton du potentiomètre bleu pour ajuster la tension de sortie.

Méthode de câblage

Souder directement le cordon d’alimentation au port d’entrée (sortie)
Les goupilles de soudure peuvent être insérées par des fils ou être utilisées sur des panneaux de trou

Que pensent les clients du produit ?

Malheureusement, nous n’avons pas d’avis de clients sur ce produit pour le moment.

Avis de l’expert

Le module d’alimentation LM2596s DC-DC Buck présente de nombreuses fonctionnalités intéressantes. Sa large gamme d’utilisation, sa forte capacité de dissipation thermique et son utilisation de condensateurs à semi-conducteurs en font un choix fiable pour les projets nécessitant une alimentation régulée. Sa plage de tension d’entrée de 3.2V à 35V et sa plage de tension de sortie réglable en continu de 1.25V à 30V offrent une grande flexibilité. De plus, sa capacité à maintenir un taux d’ajustement de charge inférieur à 1% est un avantage indéniable.

Toutefois, il convient de noter que l’entrée et la sortie ne doivent pas être connectées en sens inverse, car cela peut endommager la puce. De plus, si le courant de sortie
