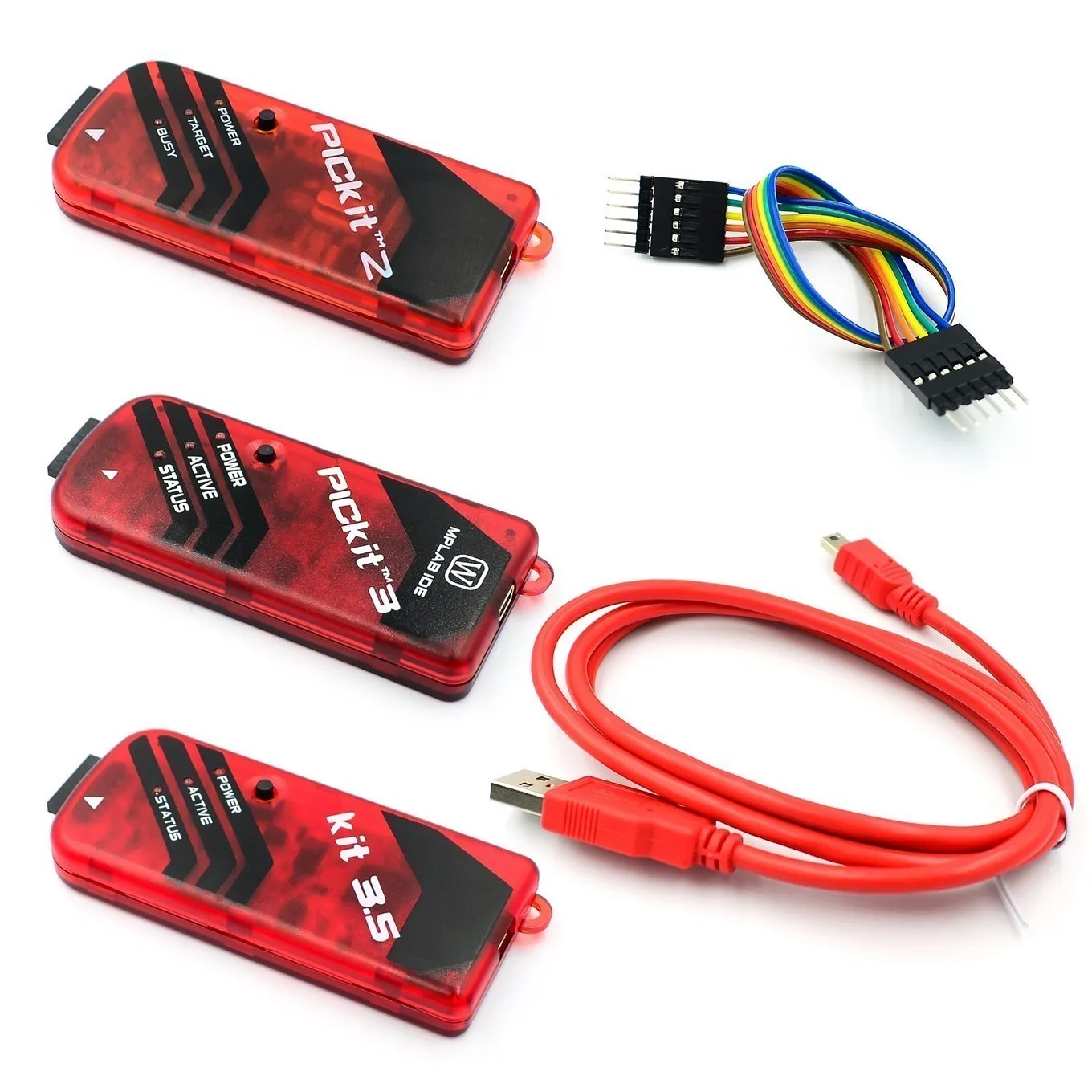

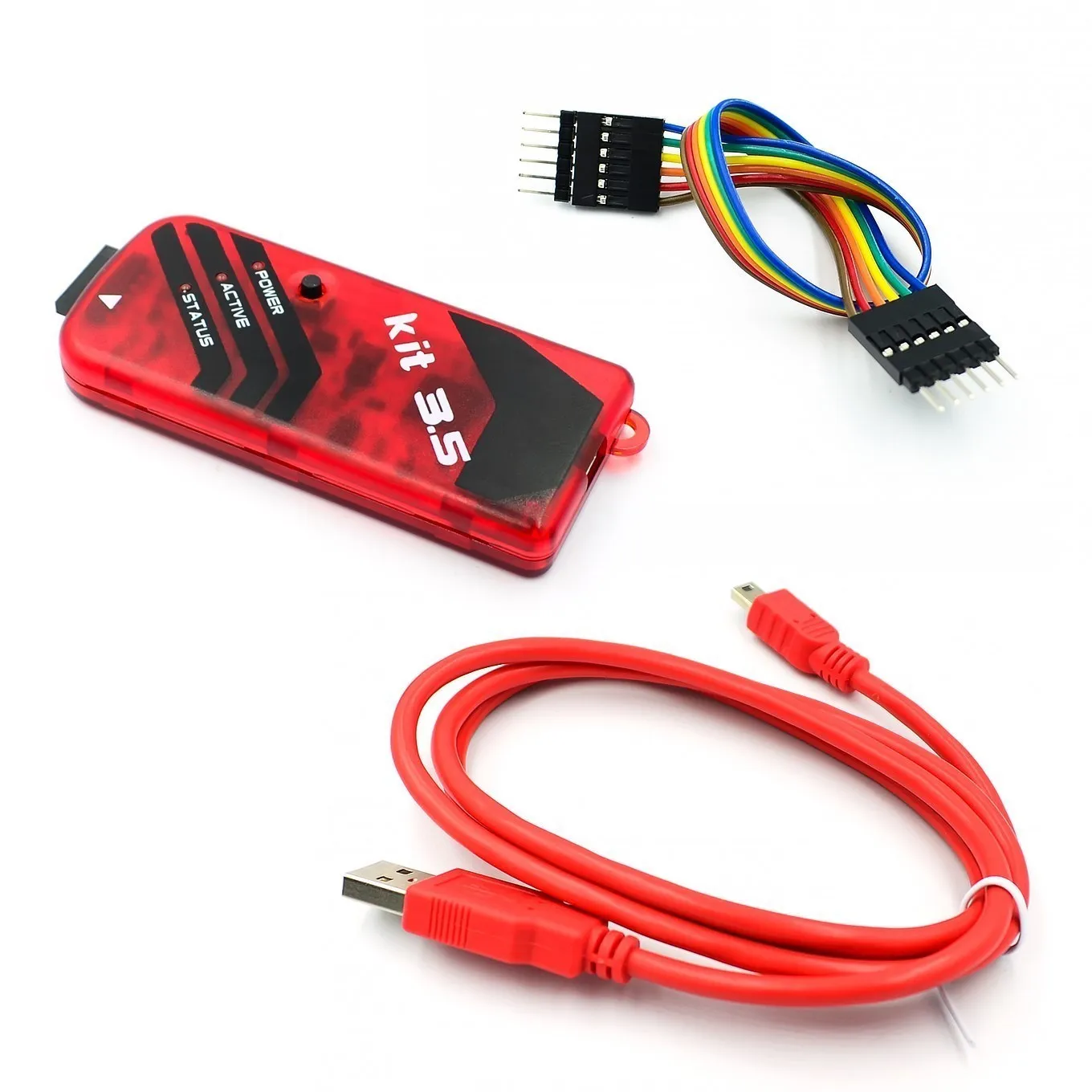

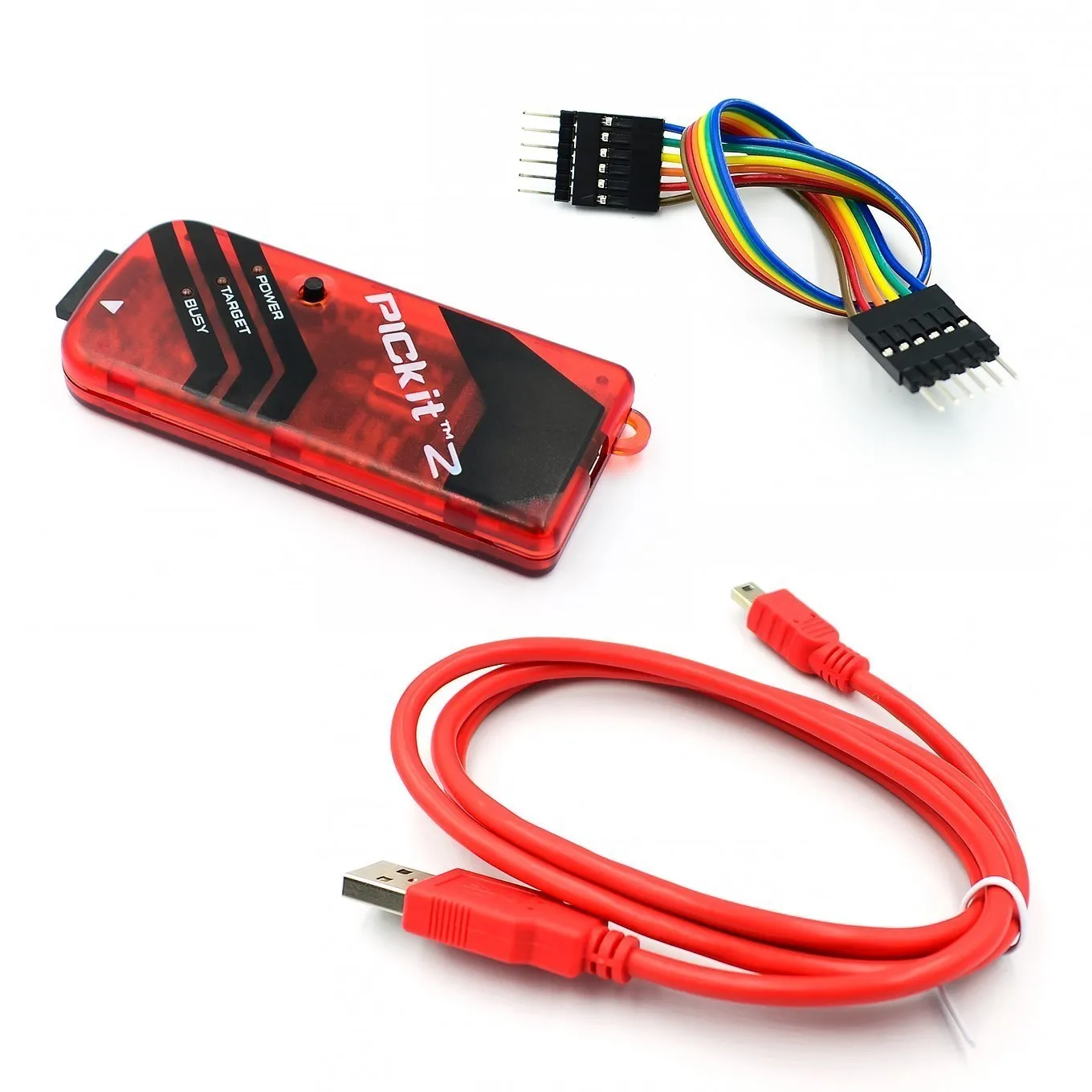

Adaptateur universel pour programmation PICKit2/3/ICD2 – Test et Avis

Lien: code d’extraction de xb1n copie après ce paragraphe

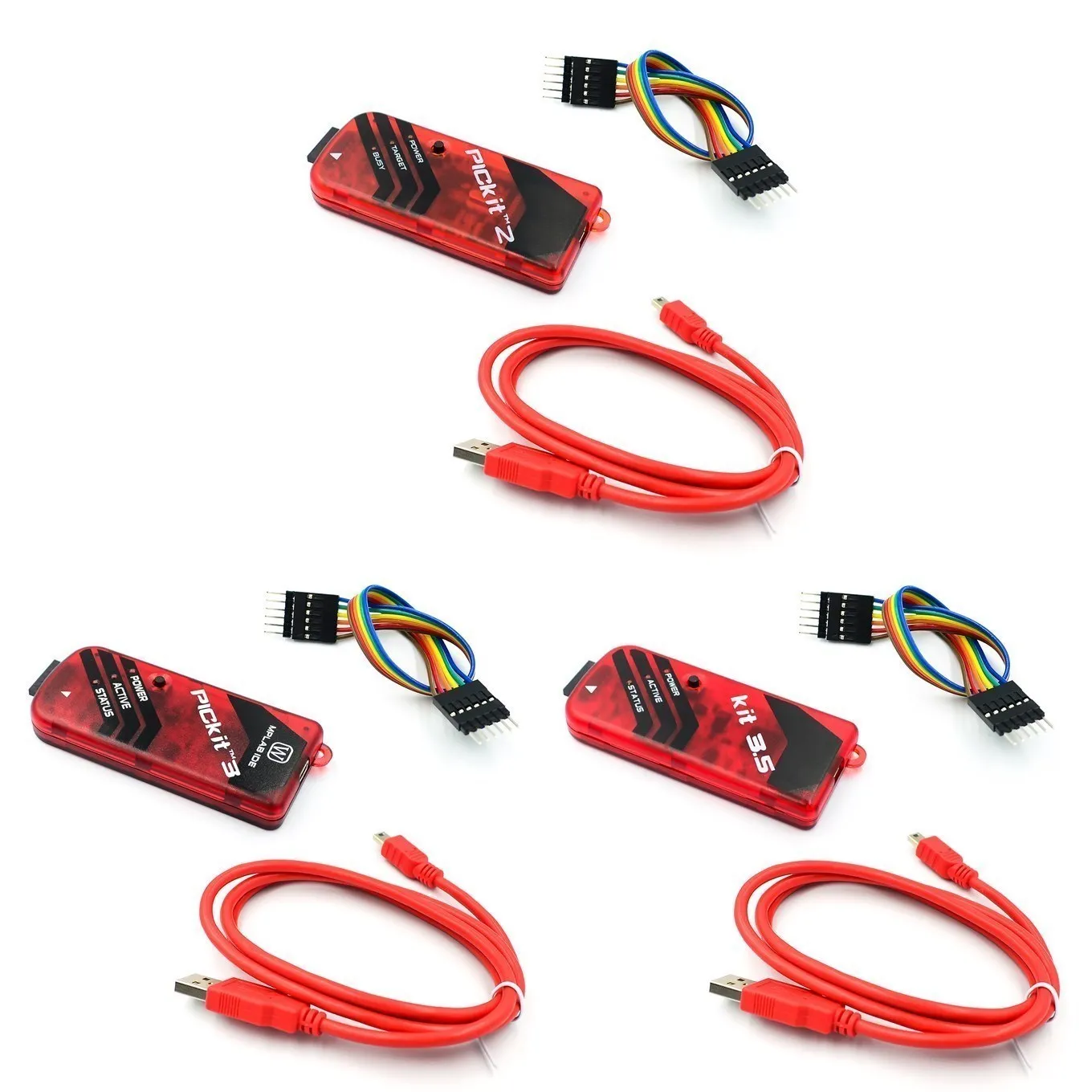

Les lots de ligne d’interface sont différents. 5PIN et 6PIN seront livrés de manière aléatoire.

PICkit3 est une simulation en ligne et télécharger un outil de développement de photos!

PICkit3 est un outil de développement de simulation et de téléchargement en ligne conçu par Microchip pour les débutants pour apprendre, évaluer et développer les mcu de la série PIC

Logiciel pris en charge

• Soutien Direct à l’ide officiel de Microchip (logiciel d’environnement de développement intégré) MPLAB

Appareils pris en charge

• Prend en charge tous les microcontrôleurs de la série PIC avec interface ICSP

Le circuit intégré pris en charge par PICKIT3 peut être consulté via MPLAB IDE V8.92

Configurer-> sélectionner le périphérique PICKIT3

Appareils 8 bits – PIC10F/12F/16F

• PIC10F/12F/16F5X
• PIC16F6xx
• PIC16F7XX
• PIC16F8XX
• PIC16F9XX
• PIC16F1XXX

Appareils 8 bits – PIC18F

• PIC18CXX/FXX
• PIC18F1XXX
• PIC18F2XXX/4XXX/6XXX/8XXX
• PIC18FXXJ
• PIC18FXXK

Appareils 16 bits

• DsPIC30F/33F, PIC24F/H

Appareils 32 bits

• PIC32MX

Fonction et performance

• Fonction de programmation: peut graver FLASH ROM, EEPROM et ainsi de suite.
• Fonction de Simulation: prise en charge de la course à pleine vitesse, du débogage en une seule étape, du débogage par point d’arrêt et d’autres méthodes de débogage.
• Performances de Simulation: interface USB pour le débogage de simulation, débogage en une seule étape, débogage par point d’arrêt, réponse rapide!
• Performances de programmation: interface USB, téléchargement ICSP, téléchargement rapide!

Le port USB sert à brancher le PC

Interface de connexion avec la carte cible

• PICkit3 spécifie l’interface standard ICSP.

Micrologiciel évolutif

À l’avenir, Microchip publiera plus de modèles PIC et ajoutera de nouveaux modèles d’appareils à la liste de soutien des appareils ICSP. Lorsque vous devez utiliser un nouveau modèle dans le développement futur, mise à niveau KIT3, programme de mise à niveau du micrologiciel, vous pouvez prendre en charge le nouveau modèle!

Le mode de mise à niveau est automatique. Microchip fournit le programme de mise à niveau.

Outils qui

Le programmeur/débogueur PICkit 3 est un simple débogueur en ligne à faible coût contrôlé par un PC exécutant un logiciel MPLAB IDE(V8.20 ou version ultérieure) sur la plate-forme Windows®.

PICkit3 peut programmer et déboguer la puce de microcontrôleur FLASH de la puce pic10/12/16/18/24/32, dsPIC30/dsPIC33 et ainsi de suite. Et PICkit3 peut programmer la puce de la série KEELOQ HCS, la puce de la série MCP250xx CAN et la puce mémoire EEPROM.

PICkit3 a plus de stabilité de simulation que PICkit2, prend en charge plus de modèles, rapide et d’autres avantages, peut supporter de manière stable PIC16 PIC18 PIC24 DSPIC et autres simulations et téléchargements MCU.

L’interface PIC ICSP n’a qu’une rangée de connexions 6PIN, donc lorsque PICkit3 est connecté à la carte cible PIC, veuillez faire attention aux directions gauche et droite de la connexion. N’insérez pas le téléchargeur PICkit3 afin d’éviter de le brûler.

État du voyant LED de pickit3

• Puissance:
  • Vert, allumé lors de la mise sous tension ou de la connexion à la carte cible.
• Actif:
  • Bleu, allumé lorsque PICkit 3 a établi la communication avec le PC ou les commandes envoyées/reçues.
• Statut:
  • Vert, allumé lorsque le débogueur fonctionne correctement (veille).
  • Jaune, allumez quand occupé.
  • Rouge, allumé lorsque le débogueur échoue.
