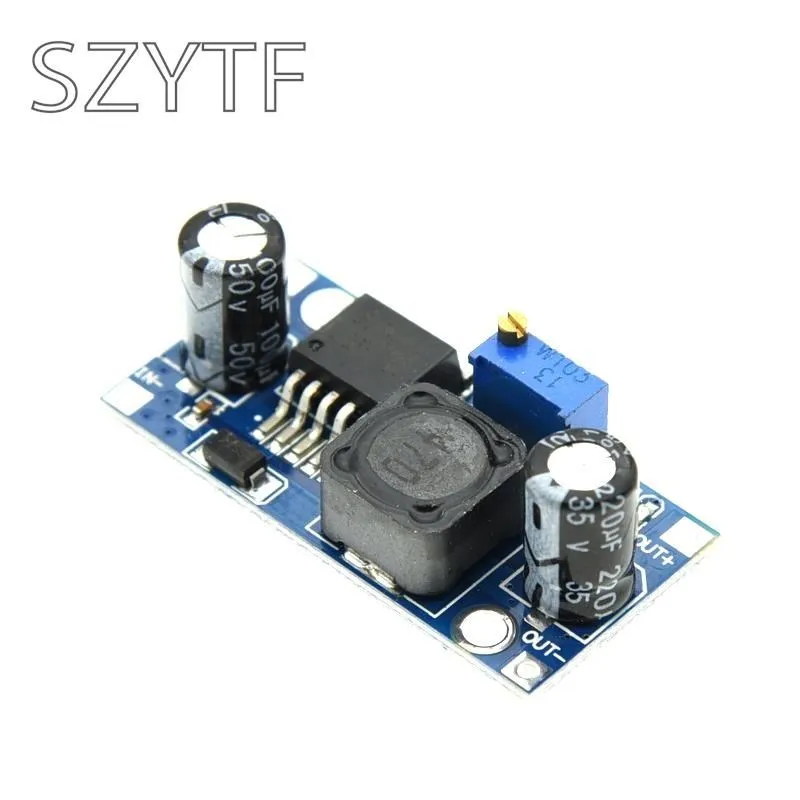

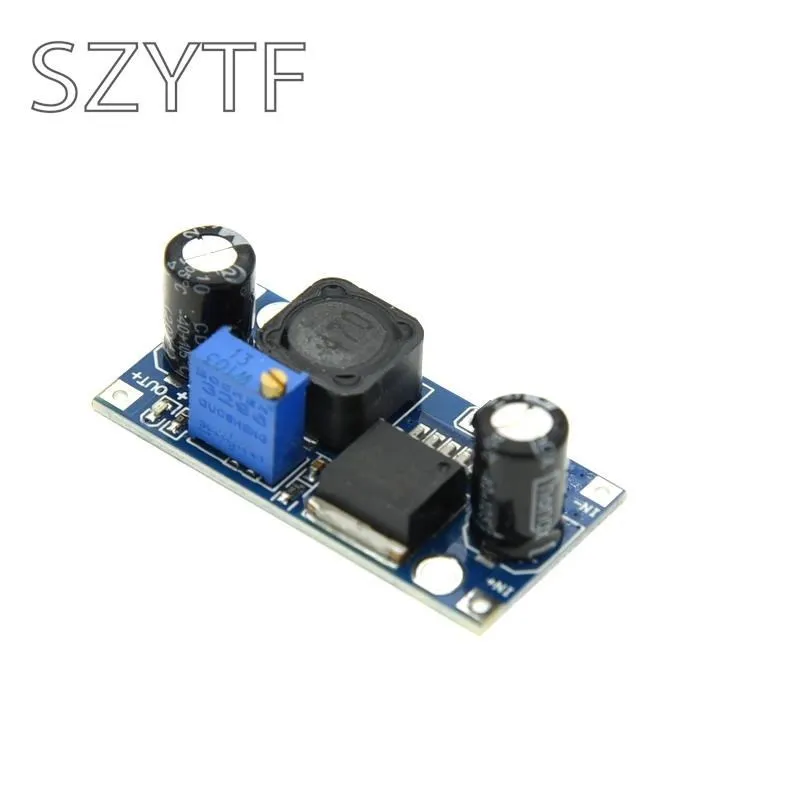

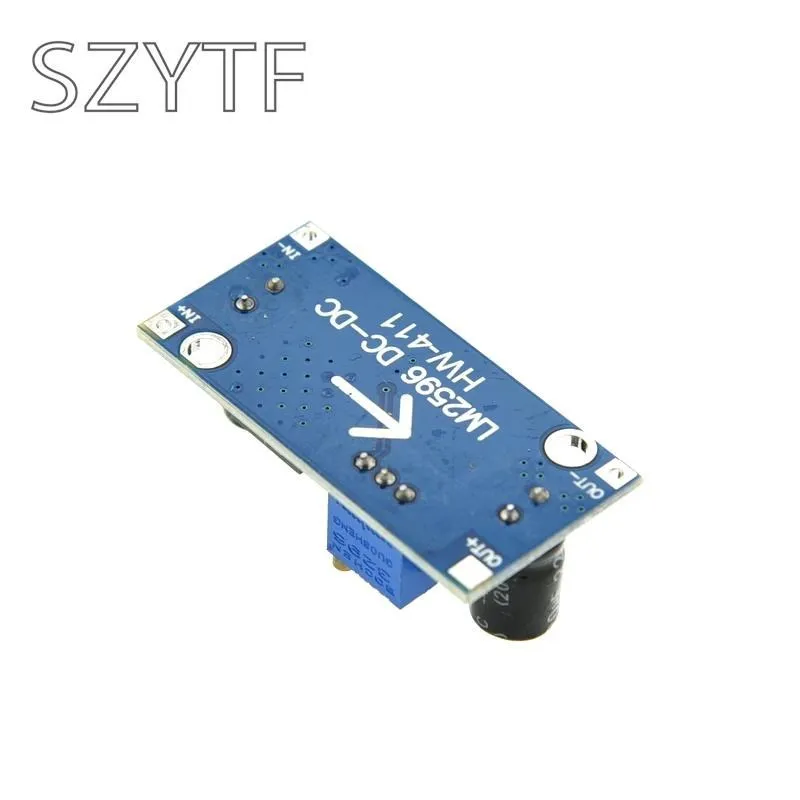

Description du produit

IN est connecté à l’entrée, OUT est connecté à la sortie, et les pôles positif et négatif ne doivent pas être inversés selon les marques sur la carte! Une fois la connexion terminée, ajustez la réduction de tension dans le sens inverse des aiguilles d’une montre et faites-la pivoter pendant plus de dix tours!

Paramètres du produit

• Modèle/Nom: LM2596S DC-DC Buck Module
• Tension d’entrée: 3.2V ~ 35V
• Tension de sortie: 1.25V ~ 35V
• Courant de sortie: 3A
• Efficacité de conversion: 92%
• Ondulation de sortie: <30mV
• Fréquence de commutation: 65KHz
• Température de fonctionnement: -45 ℃ ~ + 85 ℃
• Taille: 43mm * 21mm * 14mm (L * W * H)

Précautions:

• IN + entrée positive IN-entrée négative!
• OUT + sortie positive OUT-sortie négative!
• Notez que l’entrée et la sortie ne peuvent pas être inversées. La connexion inversée peut brûler!
• Entrée: DC 3V à 35V (la tension d’entrée doit être supérieure de plus de 1.5V à la tension de sortie. Il ne peut pas être boosté)
• Sortie: DC 1.5V à 35V tension réglable en continu, courant de sortie à haute efficacité est 3A.
• Caractéristiques: toutes utilisent des condensateurs à semi-conducteurs SANYO, une carte de circuit imprimé épaisse de 36U, des inducteurs de haute puissance de haute qualité, avec des indicateurs LED de sortie
• Il est recommandé d’utiliser le courant dans les 2,5 A lorsque vous travaillez pendant une longue période. S’il dépasse 2A, vous devez ajouter un dissipateur thermique (sortie supérieure à 10W);
• Comme il s’agit d’un module abaisseur, afin d’assurer une sortie stable, veuillez garder une petite chute de tension de 1.5V.

Câblage

• Soudage, soudage direct du cordon d’alimentation au port d’entrée (sortie);
• Souder les broches, qui peuvent être insérées dans les broches à travers les fils ou insérées dans le panneau de trou pour l’utilisation; ou directement soudé sur le PCB après avoir ajouté les broches.

Exemple d’application

• Alimentation régulée du véhicule, il vous suffit de connecter l’extrémité d’entrée de ce module à l’allume-cigare de la voiture pour alimenter l’alimentation, vous pouvez ajuster le potentiomètre, et la tension de sortie peut être ajustée arbitrairement entre 1.25-30V pour charger votre téléphone portable, MP3, MP4, PSP, etc. Alimenté par de nombreux appareils, Très simple et pratique.
• Alimentation des équipements électron
