Contrôle de moteur pas à pas hybride CNC. – Test et Avis
Blog > Tb6600 >
Test et avis sur le Pilote de moteur pas à pas hybride CNC à axe unique
.
.
Points Clés
| Marque | CNC |
| Type de moteur | Pas à pas hybride |
| Axe | Unique |
| Phase | 2 phases |
| Connectique | TB6 femelle |
| Courant | 0 à 5A |
| Tension | DC 12 à 48V |
| Référence | SM576 @ CF |
Test et avis sur le Pilote de moteur pas à pas hybride CNC à axe unique
Le paquet comprend:
- 1 x Entraînement de moteur pas à pas hybride CNC à axe unique et biphasé TB6600
- Manuel en anglais (veuillez nous contacter et nous indiquer votre adresse e-mail, nous vous l’enverrons par e-mail.)
Aperçu:
Il s’agit d’un pilote micro-pas haute performance basé sur le dernier original TOSHIBA Haute efficacité Circuit intégré TB6600HG. Le TB6600HG adopte un hachoir sinusoïdal bipolaire PWM monopuce pour assurer une faible vibration et un rendement élevé. De plus, le tout nouveau design avec la technologie de process BiCD0.13 (50V) sur le chipset assure également un courant de sortie maximal de 5.0A et une tension de tenue de sortie de 50V. Par conséquent, tant que la plage de courant du moteur pas à pas est comprise entre 0.2 et 5 ampères, toutes les phases 2 ou 4 phases de Nema17, Nema23, les moteurs pas à pas Nema24 et Nema34 fonctionneront parfaitement avec ce nouveau type de pilote pas à pas TB6600HG.

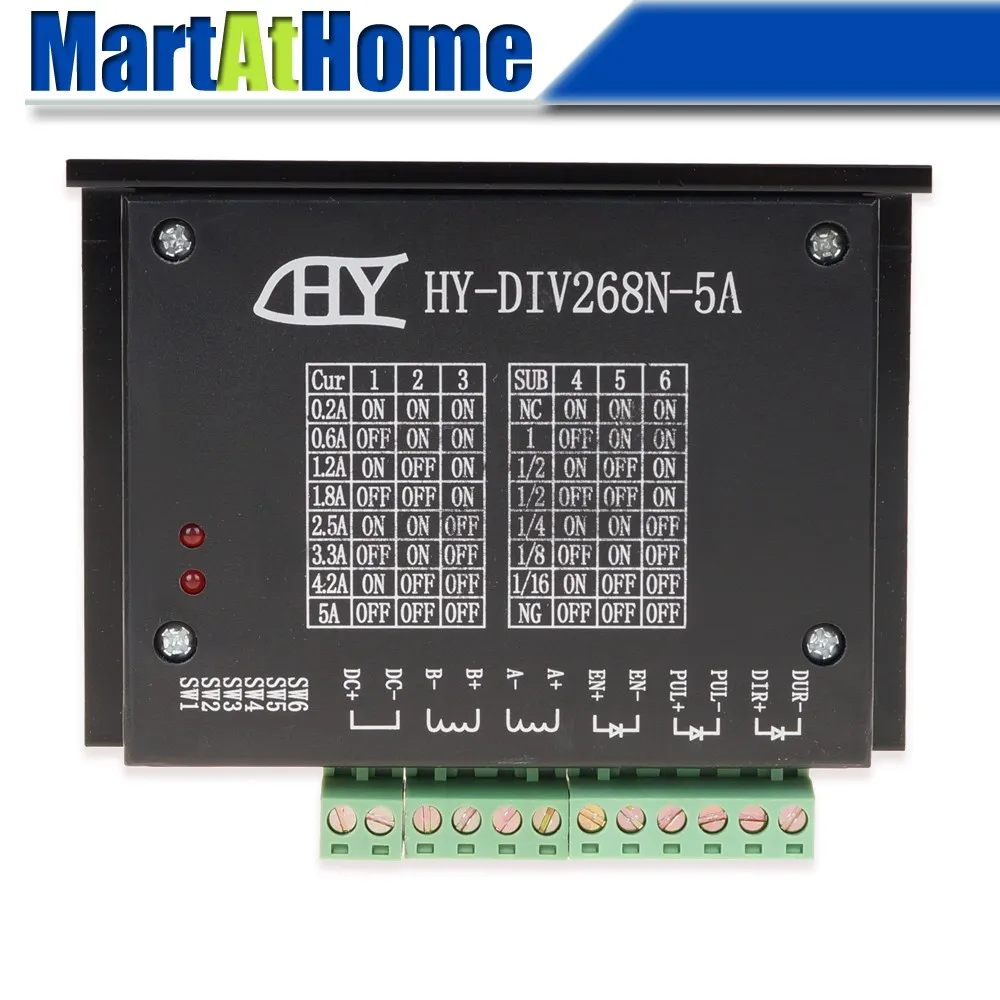

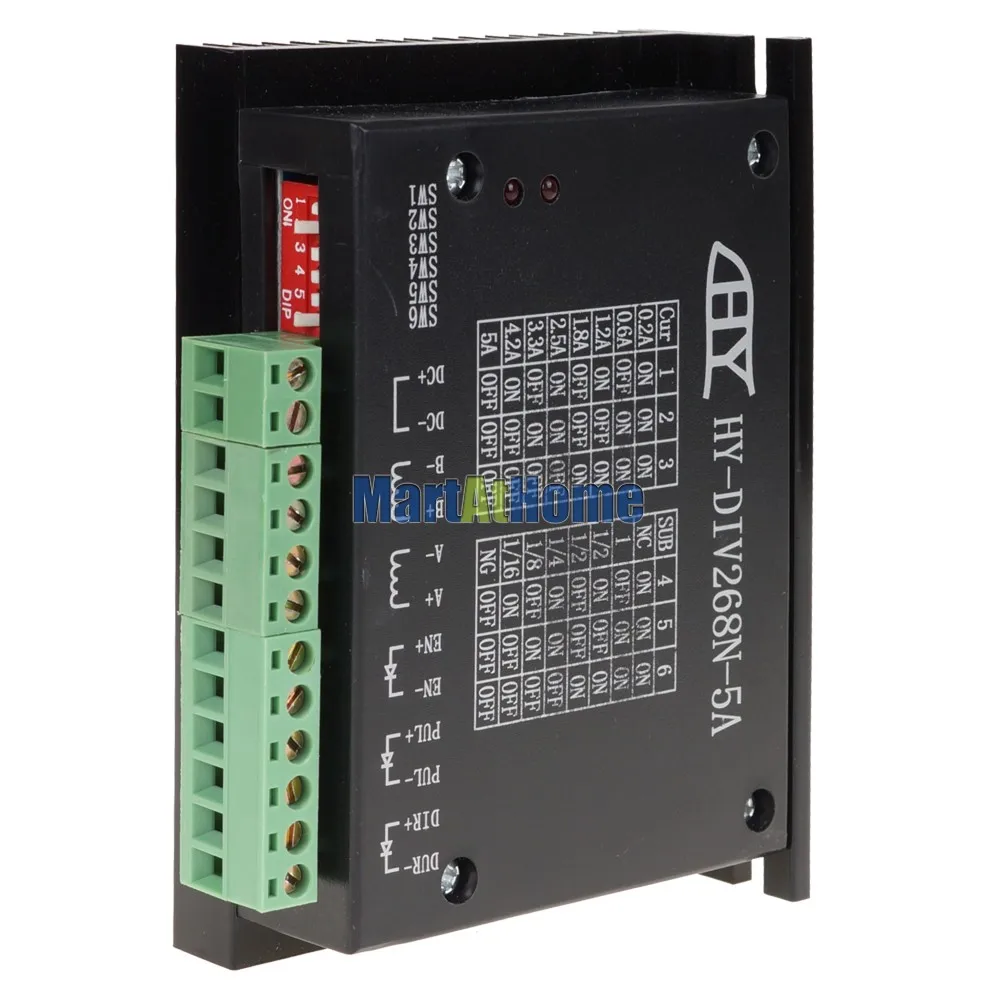

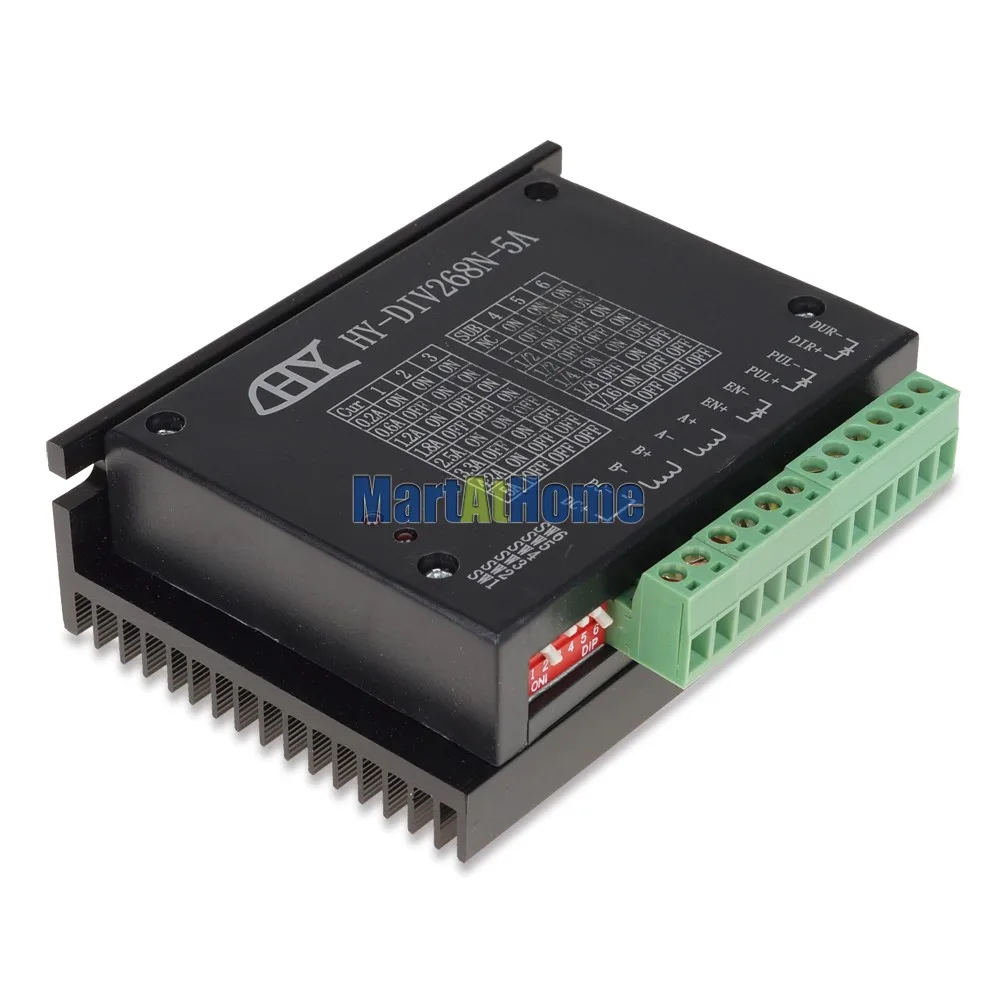

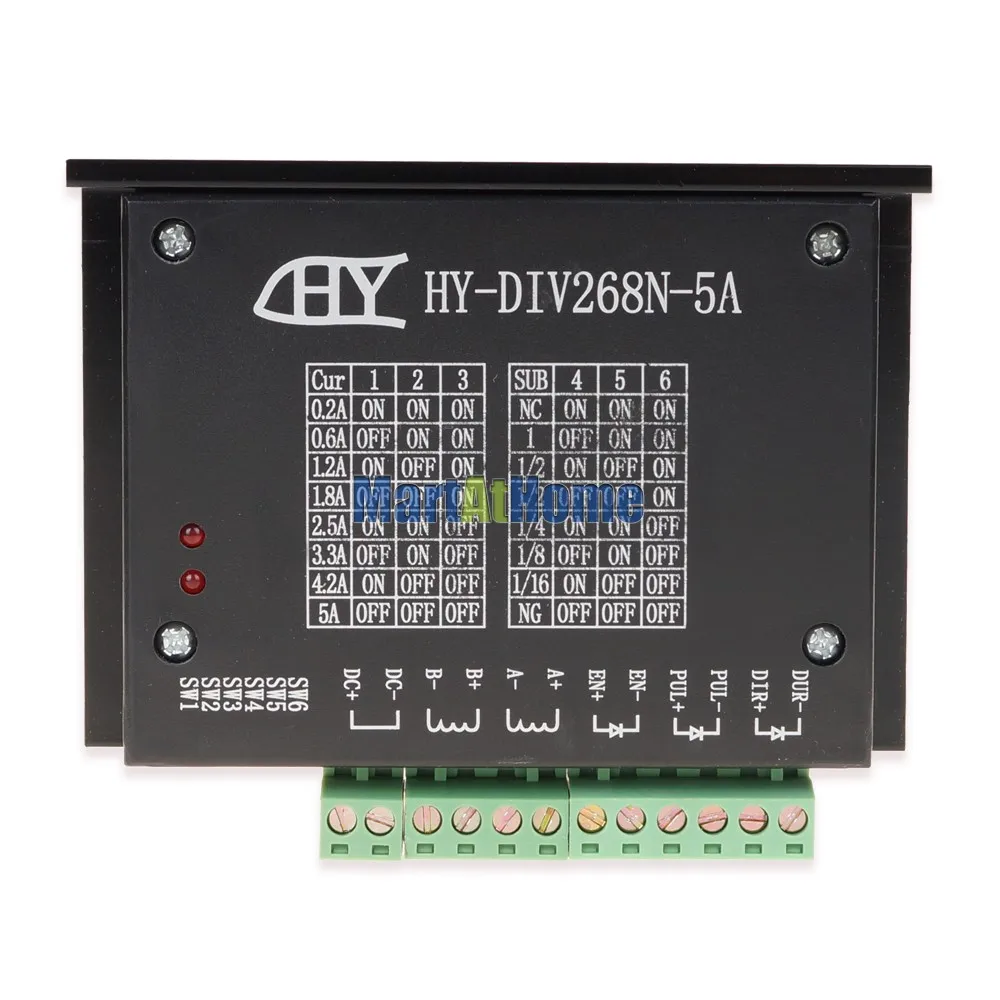

Entraînement de moteur pas à pas hybride biphasé de type subdivision HY-DIV268N-5A
Utiliser une alimentation DC 12 ~ 48V. Il convient à l’entraînement du moteur pas à pas hybride biphasé, dont la tension dynamique est de 12 à 48V, le courant est inférieur à 5A et le diamètre extérieur est
